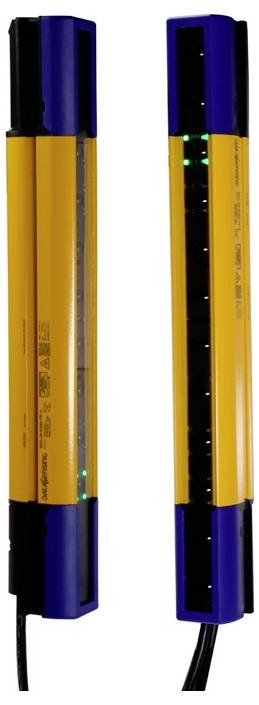

Datasensing Sicherheitslichtgitter SH4 Reichweite (max.) 20 m Schutzfeldhöhe 1650 24 V/DC Sicherheitsklasse: 3 Anzahl St kaufen

Datasensing Sicherheitslichtgitter SH4 Reichweite (max.) 20 m Schutzfeldhöhe 1650 24 V/DC Sicherheitsklasse: 3 Anzahl St-0

Datasensing Sicherheitslichtgitter SH4 Reichweite (max.) 20 m Schutzfeldhöhe 1650 24 V/DC Sicherheitsklasse: 3 Anzahl St-1

Datasensing Sicherheitslichtgitter SH4 Reichweite (max.) 20 m Schutzfeldhöhe 1650 24 V/DC Sicherheitsklasse: 3 Anzahl St-2

1/3

Produkt-Art

Sicherheitslichtgitter

Länge

35 mm

Höhe

1659 mm

Typ

SH4

Ausführung

Empfänger

Sender

Datenblatt (PDF)

Lieferung Fr., 9. Okt.

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 2.412,50 / Stück)

€ 2.412,50

zzgl. € 54,16

zzgl. MwSt.

Sperrgutzuschlag

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

SH4-30-1650-B-5 Sicherheits-Lichtgitter der Base-Serie

Typ 4 Sicherheits-Lichtvorhang für Handschutz (30 mm Auflösung).
Kompaktes Profil von nur 35 x 40 mm für einfache Integration.
Keine Totzone: Die Schutzhöhe entspricht der gesamten Gehäuselänge.
Einfache Konfiguration direkt über die Verdrahtung (Basic-Modell).

Unser Service für Sie

Technische Daten

Gehäusematerial: Lackiertes Aluminium (Gelb RAL 1003)
Frontscheibenmaterial: Makrolon AR 7099 Clear PC

Produkt-Art: Sicherheitslichtgitter

Typ: SH4

Ausführung: Empfänger
Sender

Anwendungsgebiet: Fingerschutz

Besonderheiten: Automatischer Neustart

Betriebsspannung: 24 V/DC

Betriebsspannung min.: 19.2 V/DC

Betriebsspannung max.: 28.8 V/DC

Betriebsspannungsbereich: 19.2 - 28.8 V/DC

Ansprechzeit: 14 ms

Schaltspannung (max.): 24 V/DC

Schaltstrom (max.): 500 mA

Max. Schaltleistung: 12 W

Kleinstes zu erkennendes Objekt (Durchmesser): 30 mm

Anschluss: Stecker M12, 5 polig

Sendertyp: LED Infrarot

Wellenlänge: 850 nm

Reichweite (min.): 0.2 m

Reichweite (max.): 20 m

Ausgänge: 2 x PNP

Ausgangssignal (min.): 0 V

Ausgangssignal (max.): 24 V

Ausgangsstrom: 500 mA

Zulassungen (Sensoren): CE
cULus
TÜV

Performance Level: PL e

Safety Integrity Level: SIL 3

Sicherheitskategorie: 4

Sicherheitsklasse: 3

Strahlen: 66

Strahlenabstand: 25 mm

Schutzfeldbreite (min.): 200 mm

Schutzfeldbreite (max.): 20000 mm

Schutzfeldhöhe: 1650

Höhe Aluprofil: 1659 mm

Gesamt-Höhe: 1659 mm

Inhalt: 1 St.

: IP65
IP67

Länge: 35 mm

Breite: 40 mm

Höhe: 1659 mm

Abm.: (L x B x H) 35 x 40 x 1659 mm

Min. Temperatur: -30 °C

Max. Temperatur: 55 °C

Nennspannung: 24 V/DC

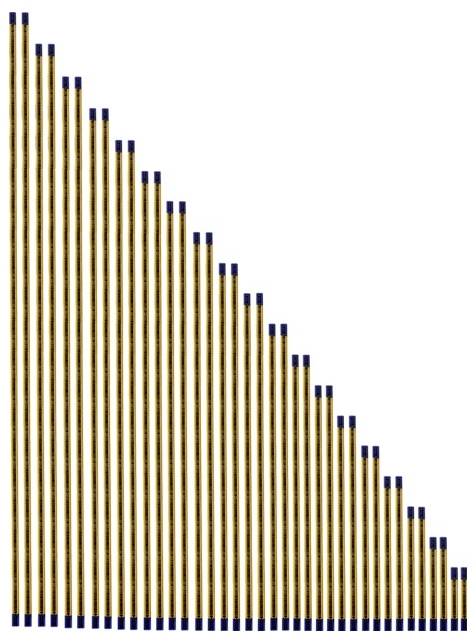

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Länge

Breite

Schutzart

Reichweite (max.)

Höhe

Produkt-Art

Datasensing Sicherheitslichtgitter SH4 Reichweite (max.) 10 m Schutzfeldhöhe 300 mm 24 V/DC Sicherheitsklasse: 3 Anzahl Strahlen: 32

Bestell-Nr.:3760108

35 mm

40 mm

IP65/67

10 m

380 mm

Sicherheitslichtgitter

Datasensing Sicherheitslichtgitter SH4 Reichweite (max.) 10 m Schutzfeldhöhe 450 mm 24 V/DC Sicherheitsklasse: 3 Anzahl Strahlen: 45

Bestell-Nr.:3760109

40 mm

35 mm

IP65IP67

10 m

459 mm

Sicherheitslichtgitter

Datasensing Sicherheitslichtgitter SH4 Reichweite (max.) 10 m Schutzfeldhöhe 600 mm 24 V/DC Sicherheitsklasse: 3 Anzahl Strahlen: 64

Bestell-Nr.:3760110

40 mm

35 mm

IP65IP67

10 m

682.8 mm

Sicherheitslichtgitter

Datasensing Sicherheitslichtgitter SH4 Reichweite (max.) 10 m Schutzfeldhöhe 750 mm 24 V/DC Sicherheitsklasse: 3 Anzahl Strahlen: 75

Bestell-Nr.:3760111

35 mm

40 mm

IP65IP67

10 m

759 mm

Sicherheitslichtgitter

Datasensing Sicherheitslichtgitter SH4 Reichweite (max.) 10 m Schutzfeldhöhe 900 24 V/DC Sicherheitsklasse: 3 Anzahl Strahlen: 90

Bestell-Nr.:3760112

35 mm

40 mm

IP65IP67

10 m

909 mm

Sicherheitslichtgitter

Datasensing Sicherheitslichtgitter SH4 Reichweite (max.) 10 km Schutzfeldhöhe 1050 24 V/DC Sicherheitsklasse: 3 Anzahl Strahlen: 105

Bestell-Nr.:3760113

35 mm

40 mm

IP65IP67

10 km

1059 mm

Sicherheitslichtgitter

Datasensing Sicherheitslichtgitter SH4 Reichweite (max.) 10 m Schutzfeldhöhe 1200 mm 24 V/DC Sicherheitsklasse: 3 Anzahl Strahlen: 120

Bestell-Nr.:3760114

35 mm

40 mm

IP65IP67

10 m

1209 mm

Sicherheitslichtgitter

Datasensing Sicherheitslichtgitter SH4 Reichweite (max.) 10 m Schutzfeldhöhe 1350 mm 24 V/DC Sicherheitsklasse: 3 Anzahl Strahlen: 135

Bestell-Nr.:3760115

35 mm

40 mm

IP65IP67

10 m

1359 mm

Sicherheitslichtgitter

Datasensing Sicherheitslichtgitter SH4 Reichweite (max.) 10 m Schutzfeldhöhe 1500 mm 24 V/DC Sicherheitsklasse: 3 Anzahl Strahlen: 150

Bestell-Nr.:3760116

35 mm

40 mm

IP65IP67

10 m

1509 mm

Sicherheitslichtgitter

Datasensing Sicherheitslichtgitter SH4 Reichweite (max.) 10 m Schutzfeldhöhe 1650 24 V/DC Sicherheitsklasse: 3 Anzahl Strahlen: 164

Bestell-Nr.:3760117

35 mm

49 mm

IP65IP67

10 m

1659 mm

Sicherheitslichtgitter

Dokumente & Downloads

Datenblatt

Datenblatt 3760141 Datasensing Sicherheitslichtgitter SH4 Reichweite (max.) 20 m Schutzfeldhöhe 1650 24 V/DC Sicherheitsklasse: 3 Anzahl St

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3760141 Datasensing Sicherheitslichtgitter SH4 Reichweite (max.) 20 m Schutzfeldhöhe 1650 24 V/DC Sicherheitsklasse: 3 Anzahl St

Beschreibung

Die SH4-Serie von Datasensing bietet eine komplette Linie an Typ 4 Sicherheits-Lichtvorhängen zur Lösung moderner Automatisierungsherausforderungen. Das Modell SH4-30-1650-B-5 ist als "Basic"-Variante konzipiert und bietet wesentliche Sicherheitsfunktionen wie automatischen Wiederanlauf und eine einfache Ausrichtung in einem extrem kompakten Gehäuse.
