Diotec Kleinsignal-Diode BAV21 DO-35 200 V 0.10 A kaufen | Conrad AT

Zwei rote, zylinderförmige Dioden, jede mit zwei langen Drahtanschlüssen, auf weißem Hintergrund. Geeignet für elektronische Schaltungen.

Zwei rote, zylinderförmige Dioden, jede mit zwei langen Drahtanschlüssen, auf weißem Hintergrund. Geeignet für elektronische Schaltungen.

Abbildung ähnlich

Produkt-Art

Kleinsignal-Diode

Gehäuse

DO-35

Durchlassstrom I(F)

0.10 A

Sperrspannung U(R)

200 V

Durchlassspannung U(F)

1 V

Datenblatt (PDF)

Diotec

Sofort-Lieferung Mi., 14. Okt.

4548 Stück

Verkauf und Versand:

Conrad ElectronicWiderruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Min.: 100

Gesamt (€ 0,03239 / Stück)

€ 3,24

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Small Signal Diode, DO-35, 200V, 0.25A, 200°C

Unser Service für Sie

Technische Daten

Typ: Axial
Gehäuse: DO-35
Periodische Spitzensperrspannung - VRRM: 200 V
Dauergrenzstrom - IFAV: 0.25 A
Sperrschicht Temperatur - Tjmax: 200 °C
Sperrverzugszeit - trr: 50 ns
Stoßstrom - IFSM: 5.00 A
Durchlass-Spannung - VF: 1.00 V
IF: 0.10 A
Sperrstrom - IR: 0.100 µA
VR: 200 V
Sperrschicht Kapazität - Cj: pF
VR: V

Typ: BAV21

Produkt-Art: Kleinsignal-Diode

Gehäuse: DO-35

Hersteller: Diotec

Durchlassstrom I(F): 0.10 A

Sperrspannung U(R): 200 V

Durchlassspannung U(F): 1 V

Sperrstrom I(r): 0.100 µA

Betriebstemperatur (max.): 200 °C

Montageart: Durchsteckmontage

I(FSM) 50Hz: 5 A

Sperrverzugszeit T(rr): 50 ns

RoHS-konform: Ja

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2807302 Diotec Kleinsignal-Diode BAV21 DO-35 200 V 0.10 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2807302 Diotec Kleinsignal-Diode BAV21 DO-35 200 V 0.10 A

Beschreibung

Kleinsignaldiode, Typ=BAV21, Betriebstemperatur, max.=200 °C, Betriebstemperatur, min.=-55 °C, Durchlassspannung (Vf)=1 V, Kapazität=5 pF, Leistungsverteilung (PV)=500 mW, Mittelwert Durchlassstrom (If(AV))=250 mA, Nichtperiodischer Stossstrom (Itsm)=-999, Pins=2, Reflow Löttemperatur max=260 °C, Sperrerholzeit (trr)=50 ns, Sperrspannung max. (Vrrm)=200 V, Thermischer Widerstand=300 K/W, Bauform=DO-35, Konfiguration=Einfach, MSL=Stufe-1, Montageart=Durchsteckmontage, Verpackung=Gurtware

Beschreibung

Kleinsignaldiode, Typ=BAV21, Betriebstemperatur, max.=200 °C, Betriebstemperatur, min.=-55 °C, Durchlassspannung (Vf)=1 V, Kapazität=5 pF, Leistungsverteilung (PV)=500 mW, Mittelwert Durchlassstrom (If(AV))=250 mA, Nichtperiodischer Stossstrom (Itsm)=-999, Pins=2, Reflow Löttemperatur max=260 °C, Sperrerholzeit (trr)=50 ns, Sperrspannung max. (Vrrm)=200 V, Thermischer Widerstand=300 K/W, Bauform=DO-35, Konfiguration=Einfach, MSL=Stufe-1, Montageart=Durchsteckmontage, Verpackung=Gurtware

Häufig gesuchte Dioden (Standard/HF/Leistung):

Gleichrichterdioden

Zubehör

(^*Alle Angaben sind zzgl. gesetzl. MwSt)

Das notwendige Zubehör ist erforderlich, um den Artikel wie beschrieben zu verwenden

ESD-Abschirmbeutel mit Druckverschluss (L x B) 300 mm x 200 mm N/A Materialstärke (Details) 80 µm

ESD-Abschirmbeutel mit Druckverschluss (L x B) 300 mm x 200 mm N/A Materialstärke (Details) 80 µm

Conrad Electronic

€ 0,60^*

Weitere interessante Produkte

(^*Alle Angaben sind zzgl. gesetzl. MwSt)

Diotec Gleichrichterdiode UF5404 DO-201 400 V 3 A

Diotec Gleichrichterdiode UF5404 DO-201 400 V 3 A

Conrad Electronic

€ 0,16348^*

-50%

TRU COMPONENTS Si-Gleichrichterdiode TC-BY550-800 DO-201AD 800 V 5 A

TRU COMPONENTS Si-Gleichrichterdiode TC-BY550-800 DO-201AD 800 V 5 A

Conrad Electronic

€ 0,10

€ 0,05^*

TRU COMPONENTS Si-Gleichrichterdiode TC-1N4004 DO-204AL 400 V 1 A

TRU COMPONENTS Si-Gleichrichterdiode TC-1N4004 DO-204AL 400 V 1 A

Conrad Electronic

€ 0,03^*

TRU COMPONENTS Ultraschnelle Si-Gleichrichterdiode TC-SUF4002 DO-213AB 100 V 1 A

TRU COMPONENTS Ultraschnelle Si-Gleichrichterdiode TC-SUF4002 DO-213AB 100 V 1 A

Conrad Electronic

€ 0,03^*

TRU COMPONENTS Si-Gleichrichterdiode TC-BY550-100 DO-201AD 100 V 5 A

TRU COMPONENTS Si-Gleichrichterdiode TC-BY550-100 DO-201AD 100 V 5 A

Conrad Electronic

€ 0,11^*

TRU COMPONENTS Si-Gleichrichterdiode TC-BY550-50 DO-201AD 50 V 5 A

TRU COMPONENTS Si-Gleichrichterdiode TC-BY550-50 DO-201AD 50 V 5 A

Conrad Electronic

€ 0,11^*

TRU COMPONENTS Ultraschnelle Si-Diode TC-1N4148 SOD-27 75 V 150 mA

TRU COMPONENTS Ultraschnelle Si-Diode TC-1N4148 SOD-27 75 V 150 mA

Conrad Electronic

€ 0,02^*

Diotec Si-Gleichrichterdiode 1N4007 DO-204AL 1000 V 1 A

Diotec Si-Gleichrichterdiode 1N4007 DO-204AL 1000 V 1 A

Conrad Electronic

€ 0,3164^*

TRU COMPONENTS Si-Gleichrichterdiode TC-1N4002 DO-204AL 100 V 1 A

TRU COMPONENTS Si-Gleichrichterdiode TC-1N4002 DO-204AL 100 V 1 A

Conrad Electronic

€ 0,03^*

TRU COMPONENTS Si-Gleichrichterdiode TC-1N5404 DO-201 400 V 3 A

TRU COMPONENTS Si-Gleichrichterdiode TC-1N5404 DO-201 400 V 3 A

Conrad Electronic

€ 0,09^*

TRU COMPONENTS Si-Gleichrichterdiode TC-P1000A P600 50 V 10 A

TRU COMPONENTS Si-Gleichrichterdiode TC-P1000A P600 50 V 10 A

Conrad Electronic

€ 0,52^*

TRU COMPONENTS Ultraschnelle Si-Diode TC-LL4148 SOD-80C 100 V 150 mA

TRU COMPONENTS Ultraschnelle Si-Diode TC-LL4148 SOD-80C 100 V 150 mA

Conrad Electronic

€ 0,02^*

-50%

TRU COMPONENTS Schnelle Schaltdiode TC-1N4148WS SOD-323 70 V 150 mA Tape cut

TRU COMPONENTS Schnelle Schaltdiode TC-1N4148WS SOD-323 70 V 150 mA Tape cut

Conrad Electronic

€ 0,02

€ 0,01^*

-63%

TRU COMPONENTS Si-Hochspannungs-Gleichrichterdiode TC-BY255 DO-201 1300 V 3 A

TRU COMPONENTS Si-Hochspannungs-Gleichrichterdiode TC-BY255 DO-201 1300 V 3 A

Conrad Electronic

€ 0,08

€ 0,03^*

TRU COMPONENTS Si-Gleichrichterdiode TC-1N4003 DO-204AL 200 V 1 A

TRU COMPONENTS Si-Gleichrichterdiode TC-1N4003 DO-204AL 200 V 1 A

Conrad Electronic

€ 0,03^*

TRU COMPONENTS Ultraschnelle Si-Gleichrichterdiode TC-UF4003 DO-204AL 200 V 1 A

TRU COMPONENTS Ultraschnelle Si-Gleichrichterdiode TC-UF4003 DO-204AL 200 V 1 A

Conrad Electronic

€ 0,05^*

-22%

Nexperia TVS-Diode PESD12VS2UT,215 SOT-23 14.7 V 180 W

Nexperia TVS-Diode PESD12VS2UT,215 SOT-23 14.7 V 180 W

Conrad Electronic

€ 0,49

€ 0,38^*

Diotec Z-Diode ZPD8B2 Gehäuseart (Halbleiter) DO-35 Zener-Spannung 8.20 V Leistung (max) P(TOT) 0.5 W Sperrspannung U(R)

Diotec Z-Diode ZPD8B2 Gehäuseart (Halbleiter) DO-35 Zener-Spannung 8.20 V Leistung (max) P(TOT) 0.5 W Sperrspannung U(R)

Conrad Electronic

€ 0,02255^*

TRU COMPONENTS Si-Gleichrichterdiode TC-P600J P600 600 V 6 A

TRU COMPONENTS Si-Gleichrichterdiode TC-P600J P600 600 V 6 A

Conrad Electronic

€ 0,17^*

-35%

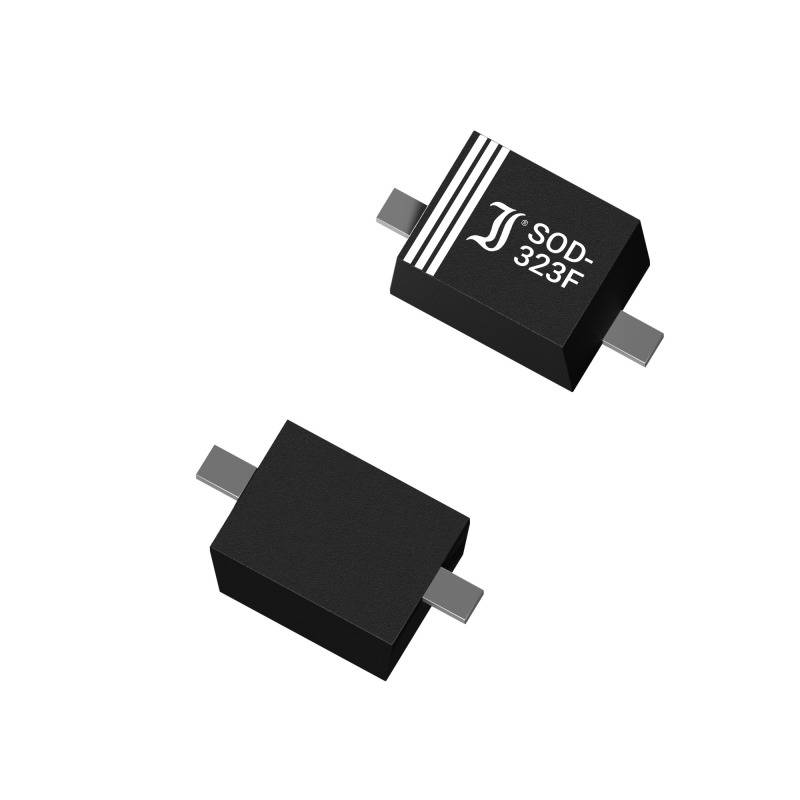

Diotec Kleinsignal-Diode 1N4148WS-AQ SOD-323F 75 V 0.15 A
