Dold MK9143N.38 +/-5Hz UH=AC230V tv=0-20s tan=0-30s 0060936 Netzfrequenzwächter Anzahl Relais-Ausgänge: 2 kaufen

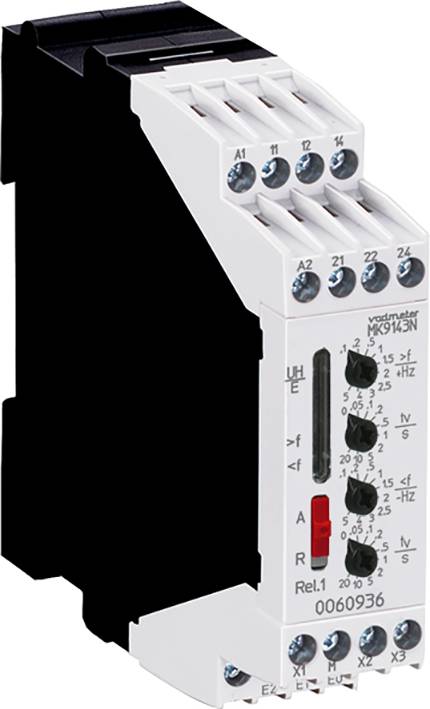

Das Bild zeigt ein elektronisches Relais mit verschiedenen Anschlüssen und Beschriftungen zur Steuerung elektrischer Signale.

Abbildung ähnlich

Produkt-Art

Netzfrequenzwächter

Anzahl Relais-Ausgänge

Betriebsspannung

230 V/AC

Typ

MK9143N.38 +/-5Hz UH=AC230V tv=0-20s tan=0-30s

Mess-Eingänge

Störfester Meßeingang

Datenblatt (PDF)

Lieferung Mo., 9. Nov.

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 279,17 / Stück)

€ 279,17

zzgl. MwSt.

Kostenfreier Versand

nur € 24,17

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Technische Daten

Hilfsspannungs- und Temperatureinfluss: Weniger als 200 ppm (< 0,02 %)
Hysterese: 1/8 der eingestellten Abweichung von der Sollfrequenz
Zeitverzögerung: Getrennt einstellbar für Über- und Unterfrequenzalarm: 0 ... 20 s stufenlos an logarithmisch geteilter Skala
Einstellung der Ansprechwerte (Frequenzschwellen für Alarm)
Stufenlos einstellbar, getrennt für Überund Unterfrequenzalarm: Je 45 ... 65 Hz
Einstellgenauigkeit: Ca. 1 Hz
Hysterese: Stufenlos einstellbar, getrennt für Überund Unterfrequenzalarm: Je 0,5 ... 20 % der eingestellten Alarmschwelle
Kontaktbestückung: 2 x 1 Wechsler, je 1 für Über- und Unterfrequenzalarm
Thermischer Strom Ith: 4 A
Schaltvermögen Nach AC 15 Schließer: 3 A / AC 230 V IEC/EN 60947-5-1
Öffner: 1 A / AC 230 V IEC/EN 60947-5-1
Nach DC 13 Schließer: 1 A / DC 24 V IEC/EN 60947-5-1
Öffner: 1 A / DC 24 V IEC/EN 60947-5-1
Elektrische Lebensdauer Nach AC 15 bei 1 A, AC 230 V: 1,5 x 105 Schaltsp. IEC/EN 60947-5-1
Kurzschlussfestigkeit
max. Schmelzsicherung: 4 A gG / gL IEC/EN 60947-5-1
Mechanische Lebensdauer: 30 x 106 Schaltspiele

Typ: MK9143N.38 +/-5Hz UH=AC230V tv=0-20s tan=0-30s

Produkt-Art: Netzfrequenzwächter

Anzahl Relais-Ausgänge: 2

Mess-Eingänge: Störfester Meßeingang

Betriebsspannung: 230 V/AC

Abm.: (L x B x H) 97 x 22.5 x 90 mm

Gewicht: 210 g

Breite: 22.5 mm

Höhe: 90 mm

Länge: 97 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2359208 Dold MK9143N.38 +/-5Hz UH=AC230V tv=0-20s tan=0-30s 0060936 Netzfrequenzwächter Anzahl Relais-Ausgänge: 2

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2359208 Dold MK9143N.38 +/-5Hz UH=AC230V tv=0-20s tan=0-30s 0060936 Netzfrequenzwächter Anzahl Relais-Ausgänge: 2

Beschreibung

Frequenzüberwachung von Eigenerzeugeranlagen und lokalen Stromversorgungen, Überwachung von Generatoren, Stromaggregaten etc.

· Nach IEC / EN 60 255, VDE 0435 Teil 303
· Überwachung von 50 - und 60 Hz-Stromversorgungen auf Über- und Unterfrequenz
· Überwachung von Eigenerzeugeranlagen und lokalen Stromversorgungen
· Präzise Frequenzmessung und schnelle Reaktionszeit
· Störfester Meßeingang
· Getrennt einstellbare Alarmschwellen für Über- und Unterfrequenz mit separaten Relaisausgängen (je 1 oder 2 Wechsler)
· LED-Anzeigen für Hilfsspannung, Eingangsfrequenz, Über- und Unterfrequenzalarm
· Baubreite 22,5 mm
