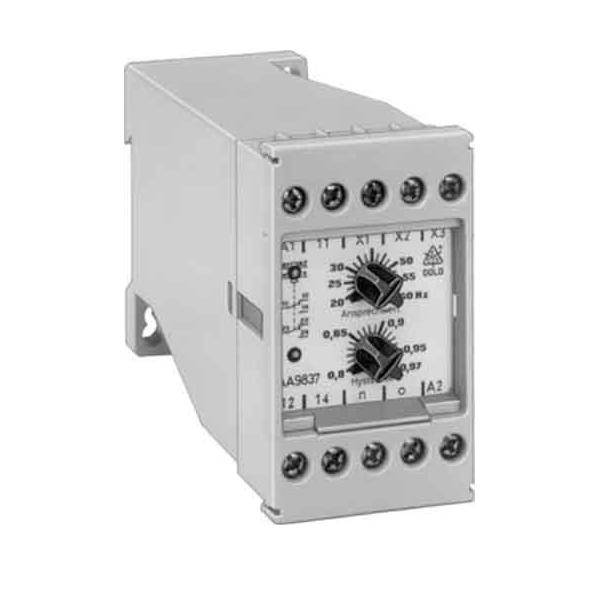

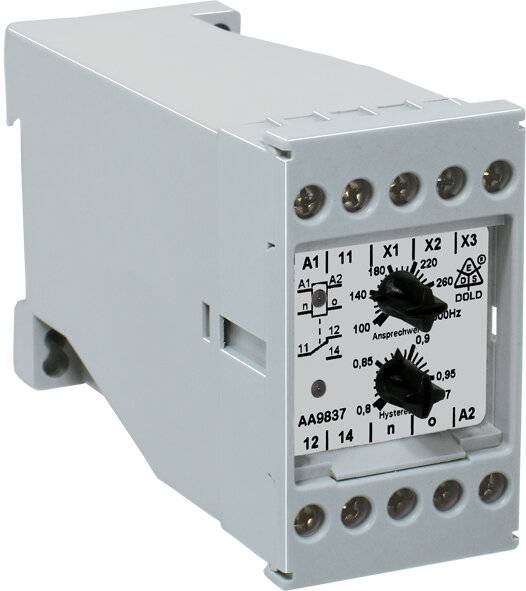

Dold&Söhne Frequenzüberwachungsrelais AA9837.11

Dold&Söhne Frequenzüberwachungsrelais AA9837.11 40-120HZ

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:Dold&SöhneBezeichnung:Frequenzüberwachungsrelais AC50/60HZ230VTyp:AA9837.11 40-120HZAusführung des elektrischen Anschlusses:SchraubanschlussMit abnehmbaren Klemmen:neinSpannungsart der Versorgungsspannung:ACVersorgungsspannung bei AC 50 Hz:230 VVersorgungsspannung bei AC 60 Hz:230 VSpannungsmessbereich:8..500 VAnsprechwert für Frequenz:40..120 HzAnzahl der Kontakte als Wechsler:1Breite:45 mmHöhe:77 mmTiefe:127 mm
Dold&Söhne Frequenzüberwachungsrelais AA9837.11 40-120HZ: weitere Details
Das Frequenzrelais arbeitet nach dem Prinzip des Frequenzvergleichs, wobei die Meßfrequenz mit einer im Gerät erzeugten, am Einstellknopf veränderbaren Frequenz verglichen wird. Bei Anschluß einer Schaltbrücke zwischen den Klemmen X1 - X2 fällt das Ausgangsrelais ab, wenn die Meßfrequenz größer als die eingestellte Frequenz ist. Das Relais zieht wieder an, wenn die Meßfrequenz kleiner als die eingestellte Frequenz x Hysteresefaktor ist (Funktionsdiagramm). Bei Anschluß einer Schaltbrücke zwischen den Klemmen X2 - X3 zieht das Relais an, wenn die Meßfrequenz größer als die eingestellte Frequenz ist. Das Relais fällt wieder ab, wenn die Meßfrequenz kleiner als die eingestellte Frequenz x Hysteresefaktor ist. Das Anliegen der Meßspannung wird durch eine Leuchtdiode angezeigt, wobei niederige Frequenzen am Blinkrhytmus zu erkennen sind. Eine weitere Leuchtdiode zeigt den Schaltzustand des Ausgangsrelais an EAN: 4030641151386

Geliefert wird: Dold&Söhne Frequenzüberwachungsrelais AC50/60HZ230V AA9837.11 40-120HZ, Verpackungseinheit: 1 Stk., EAN: 4030641151386
