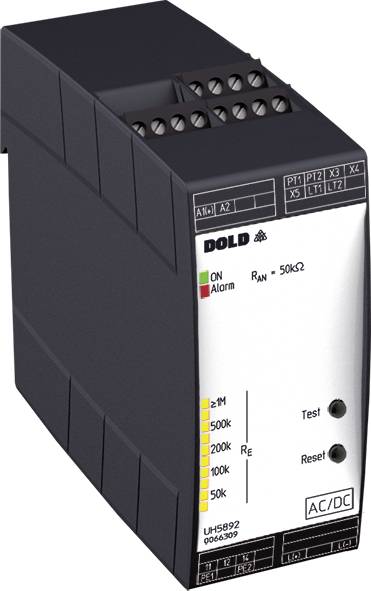

Dold UH5892.11PS 0066946 Isolationswächter
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Isolationswächter
Betriebsspannung
85 V DC/AC
230 V DC/AC
Typ
UH5892.11PS
Breite
45 mm
Kontaktart
1 Wechsler
Datenblatt (PDF)
Anzahl
Gesamt (€ 765,83 / Stück)
€ 765,83
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Kontaktbestückung: 1 Wechsler
- Hilfsspannung: AC/DC 85 - 230 V
- Variante: -
- Baubreite: 45 mm
- Gehäusebauform: Schaltschrank
- Gerätetyp: UH 5892
- Klemmenart: Anschlussblock mit Schraubklemmen
- Alarmwert: 50 kOhm
- IMD-Typ: AC, DC, AC/DC
- Nennspannung IT-System: AC 0 - 400, DC 0 - 600 V
- Anzeige für Erdschluss: Ja
- Anschluss für Anzeigeinstrument: Ja
- Ansprechwert-Typ: Fest
- Typ
UH5892.11PS
- Produkt-Art
Isolationswächter
- Betriebsspannung
85 V DC/AC
230 V DC/AC
- Breite
45 mm
- Kontaktart
1 Wechsler
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2980076 Dold UH5892.11PS 0066946 Isolationswächter
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2980076 Dold UH5892.11PS 0066946 Isolationswächter
Beschreibung
Der Isolationswächter UH 5892 der Serie VARIMETER IMD überwacht den Isolationswiderstand von ungeerdeten Gleich- und Wechselstromnetzen (IT-Systemen) mit Nennspannungen von DC 0 ... 600 V und AC 0 ... 400 V. Dabei werden sowohl symmetrische als auch unsymmetrische Isolationsfehler erkannt. Die separate Versorgungsspannung (Hilfsspannung) von AC/DC 24 ... 60 V oder AC/DC 85 ... 230 V ermöglicht auch die Überwachung eines spannungslosen Systems. Zur Anzeige des aktuellen Isolationswiderstandes dienen eine LED-Kette und ein Analogausgang. Bei Fehlererkennung schaltet das Melderelais und die rote LED „Alarm“ leuchtet. Das Gerät eignet sich für Netzableitkapazitäten bis 20 μF.
Vorteile:
Vorbeugender Brand- und Anlagenschutz
Isolationsüberwachung von DC- und AC-Netzen bis DC 600 V und AC 400 V Nennspannung
Kein zusätzliches Vorschaltgerät erforderlich
Für Netzableitkapazitäten bis 20 μF geeignet
Überwachung auch bei spannungslosem Netz
2 Weitspannungsbereiche für die Hilfsspannung
Vorteile:
Vorbeugender Brand- und Anlagenschutz
Isolationsüberwachung von DC- und AC-Netzen bis DC 600 V und AC 400 V Nennspannung
Kein zusätzliches Vorschaltgerät erforderlich
Für Netzableitkapazitäten bis 20 μF geeignet
Überwachung auch bei spannungslosem Netz
2 Weitspannungsbereiche für die Hilfsspannung
