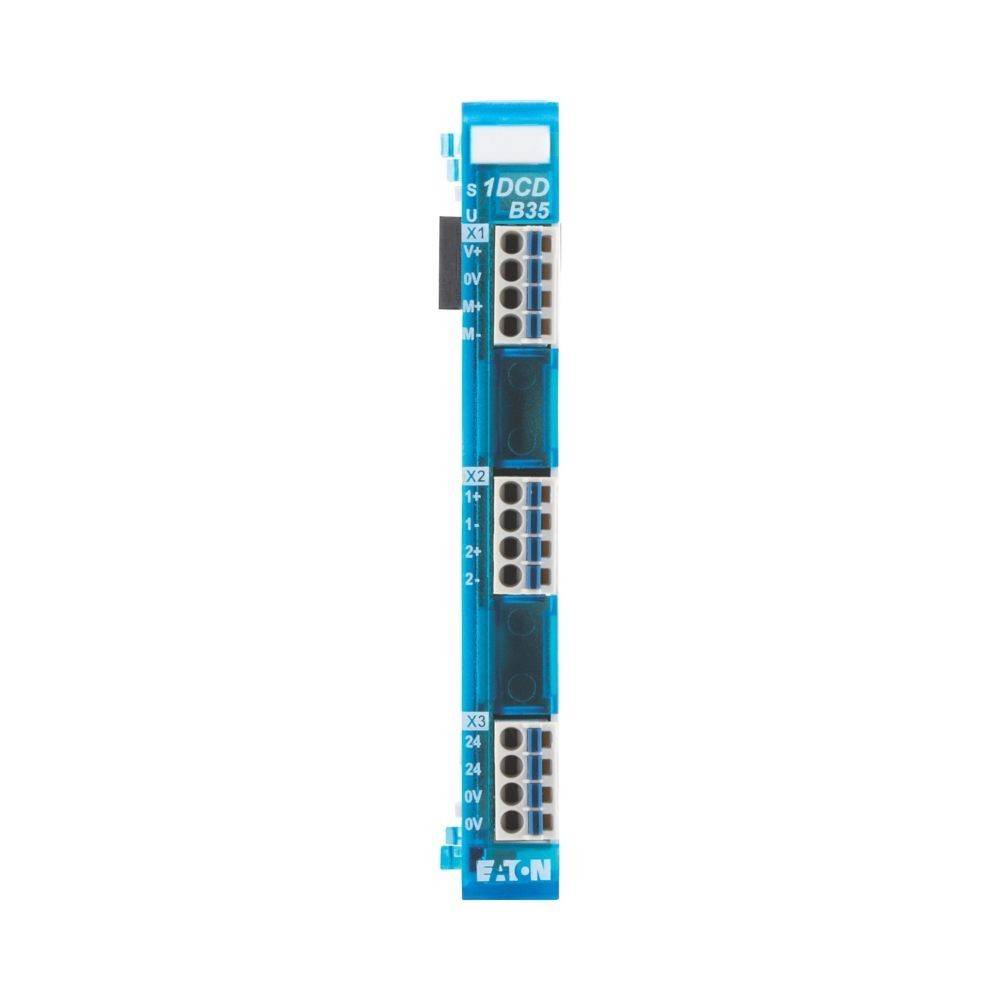

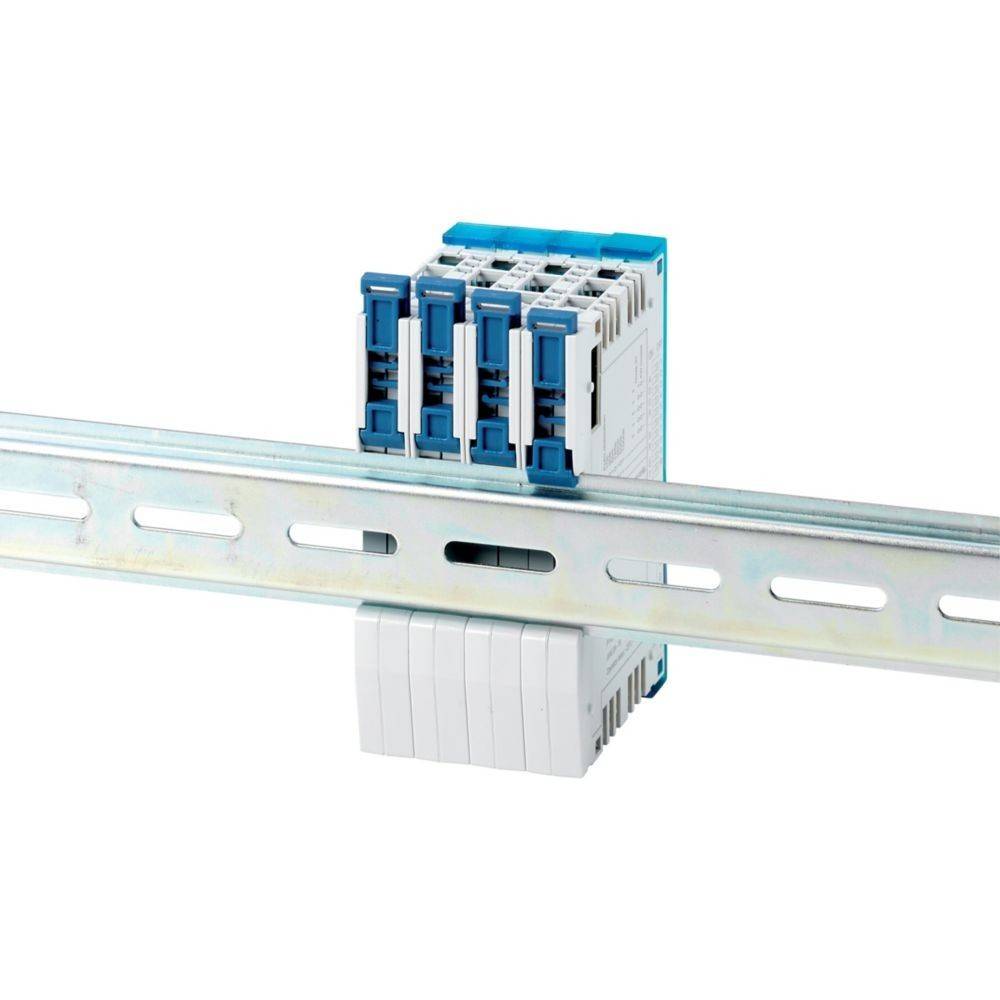

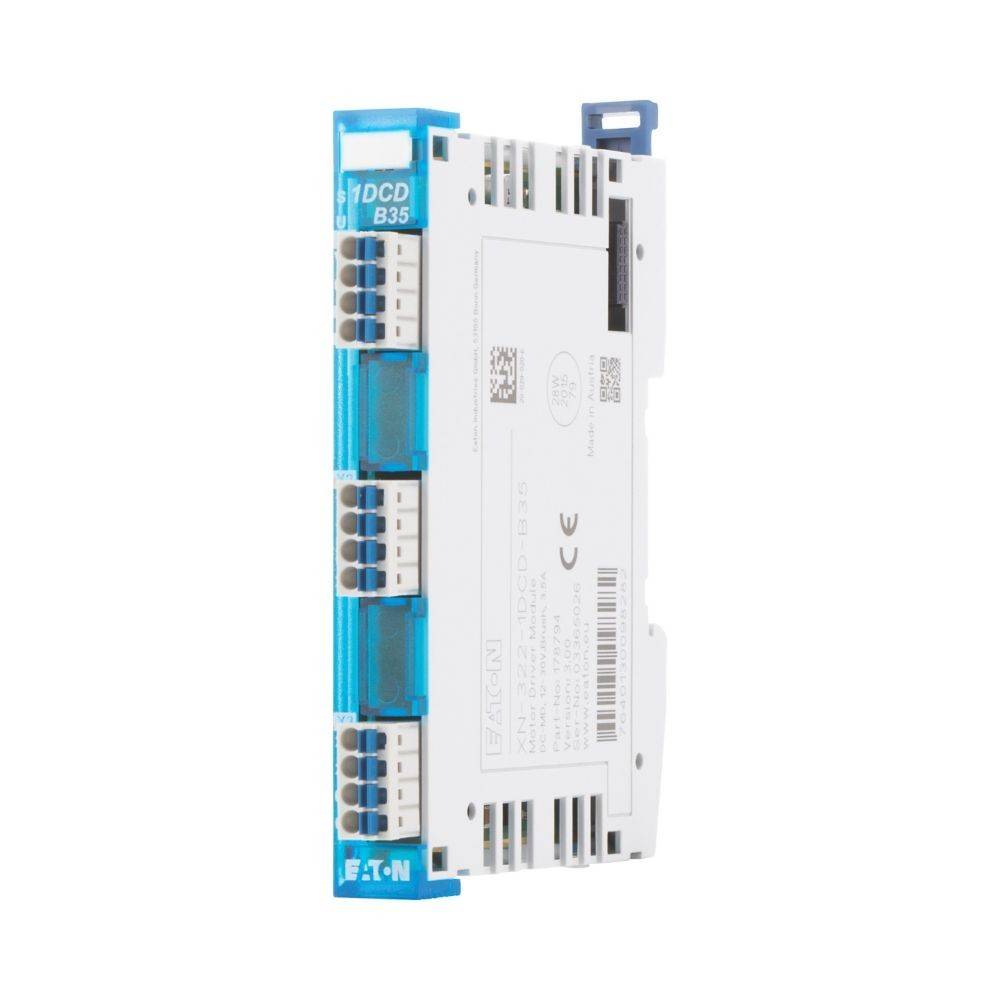

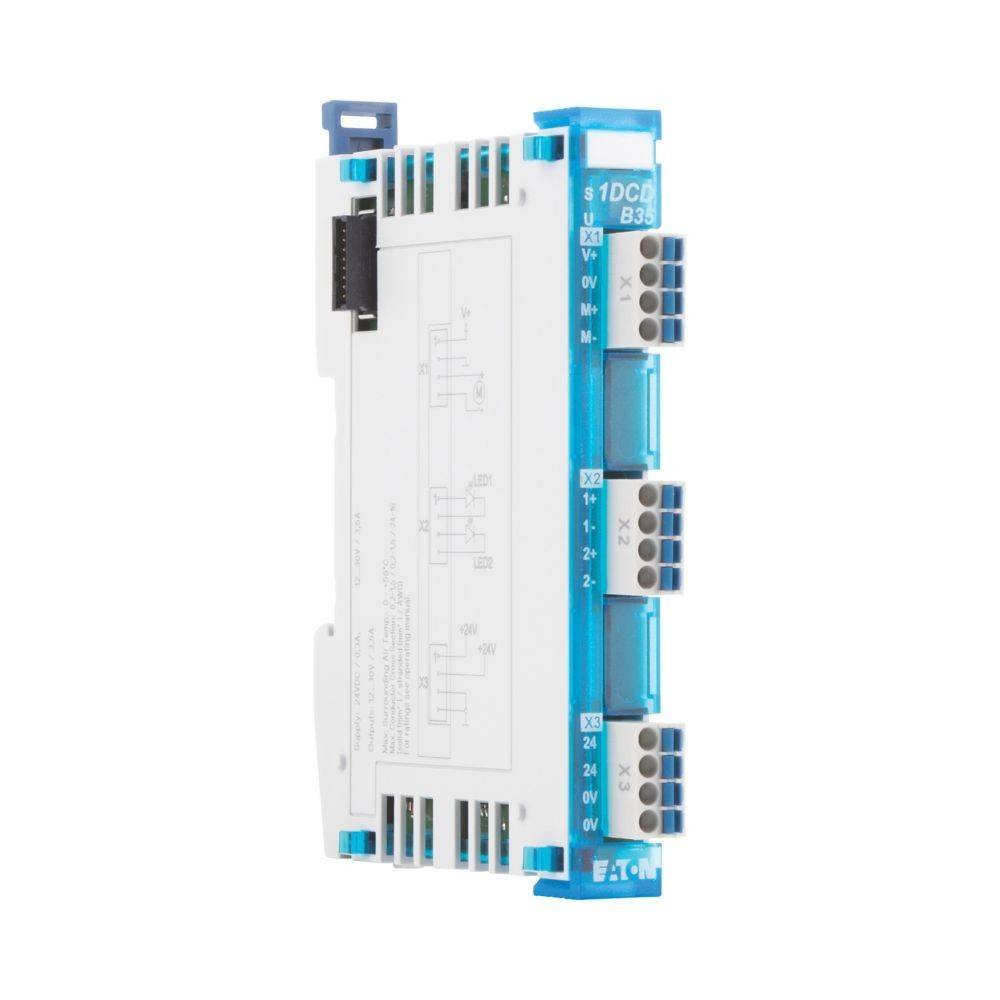

Eaton DC-Motortreiber-Modul XN-322-1DCD-B35
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Typ
178794
Hersteller
Eaton
Inhalt
1 St.
Videoübertragung möglich
Nein
Breite
80.3 mm
Technische Daten
- Typ
178794
- Hersteller
Eaton
- Inhalt
1 St.
- Videoübertragung möglich
Nein
80.3 mm
16.8 mm
104.2 mm
0
FALSE
DC
FALSE
0
0
0
0
0
0
0
1
FALSE
DC
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
TRUE
TRUE
Transistor
Steckanschluss
1
Steckanschluss
TRUE
FALSE
ohne
ohne
TRUE
0-3.5 A
TRUE
TRUE
TRUE
FALSE
FALSE
IP20
FALSE
FALSE
0
0
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
ohne
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
0-0 V
0-0 V
18-30 V
12-30 V
0-0 V
DC
FALSE
FALSE
FALSE
ohne
1
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
- UKCA
nicht relevant
Beschreibung
Eaton DC-Motortreiber-Modul XN-322-1DCD-B35
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:DC-Motortreiber-Modul 3.5A 12-30V BürsteTyp:XN-322-1DCD-B35Versorgungsspannung bei AC 50 Hz:0 VVersorgungsspannung bei AC 60 Hz:0 VVersorgungsspannung bei DC:18..30 VSpannungsart der Versorgungsspannung:DCZulässige Spannung am Eingang:0 VArt der Eingangsspannung:DCArt des Digitalausgangs:TransistorZulässige Spannung am Ausgang:12..30 VArt der Ausgangsspannung:DCKurzschlussschutz, Ausgänge vorhanden:jaAnzahl der Motorausgänge:1Bemessungsbetriebstrom des Motors:0..3,5 AMit Motorstrom-Parametrierung:jaAusführung elektrischer Anschluss am Motorausgang:SteckanschlussMit Bremsausgang:neinMit thermischem Motorschutz:jaAnzahl der HW-Schnittstellen sonstige:1Mit optischer Schnittstelle:neinUnterstützt Protokoll für EtherCAT:neinUnterstützt Protokoll für TCP/IP:neinUnterstützt Protokoll für PROFIBUS:neinUnterstützt Protokoll für CAN:neinUnterstützt Protokoll für INTERBUS:neinUnterstützt Protokoll für ASI:neinUnterstützt Protokoll für KNX:neinUnterstützt Protokoll für MODBUS:neinUnterstützt Protokoll für Data-Highway:neinUnterstützt Protokoll für DeviceNet:neinUnterstützt Protokoll für SUCONET:neinUnterstützt Protokoll für LON:neinUnterstützt Protokoll für PROFINET IO:neinUnterstützt Protokoll für PROFINET CBA:neinUnterstützt Protokoll für SERCOS:neinUnterstützt Protokoll für Foundation Fieldbus:neinUnterstützt Protokoll für EtherNet/IP:neinUnterstützt Protokoll für AS-Interface Safety at Work:neinUnterstützt Protokoll für DeviceNet Safety:neinUnterstützt Protokoll für INTERBUS-Safety:neinUnterstützt Protokoll für PROFIsafe:neinUnterstützt Protokoll für SafetyBUS p:neinUnterstützt Protokoll für sonstige Bussysteme:jaFunkstandard Bluetooth:neinFunkstandard WLAN 802.11:neinFunkstandard GPRS:neinFunkstandard GSM:neinFunkstandard UMTS:neinIO-Link Master:neinSystemkomponente:jaSchutzart (IP):IP20Schutzart (NEMA):1Ausführung des elektrischen Anschlusses:SteckanschlussFeldbusanschluss über seperaten Buskoppler möglich:jaTragschienenmontage möglich:jaWand-/Direktmontage möglich:neinFronteinbau möglich:neinRack-Montage möglich:neinGeeignet für Sicherheitsfunktionen:neinSIL nach IEC 61508:ohnePerformance Level nach EN ISO 13849-1:ohneZugehöriges Betriebsmittel (Ex ia):neinZugehöriges Betriebsmittel (Ex ib):neinExplosionsschutz-Kategorie für Gas:ohneExplosionsschutz-Kategorie für Staub:ohneZertifiziert für UL-Gefahrenbereich Klasse I:neinZertifiziert für UL-Gefahrenbereich Klasse II:neinZertifiziert für UL-Gefahrenbereich Klasse III:neinZertifiziert für UL-Gefahrenbereich Division 1:neinZertifiziert für UL-Gefahrenbereich Division 2:neinZertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen):neinZertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff):neinZertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen):neinZertifiziert für UL-Gefahrenbereich Gruppe D (Propan):neinZertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube):neinZertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube):neinZertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube):neinBreite:80,29999999 mmHöhe:16,8 mmTiefe:104,2 mm
Eaton DC-Motortreiber-Modul XN-322-1DCD-B35: weitere Details
XN-322 Stromregler-Modul in Scheibenausführung im XN300 I/O-System, Zum Betrieb eines Gleichstrommotors (Bürstenmotors) mit einer Versorgungsspannung von 12-30 V und einem max. Motorstrom von 3,5 A. Höhere kurze Einschaltstoßströme sind möglich. Hinzu kommt, ein integrierter, stromgesteuerter LED-Treiber mit einem maximalen Strom von 20 mA und ein integrierter, stromgesteuerter Power-LED-Treiber mit einem maximalen Strom von 350 mA. Stromaufnahme bei 5 V: 60 mA, Stromaufnahme 24V:20 mA EAN: 7640130098282
Geliefert wird: Eaton (Moeller) DC-Motortreiber-Modul 3.5A 12-30V Bürste XN-322-1DCD-B35, Verpackungseinheit: 1 Stk., EAN: 7640130098282
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:DC-Motortreiber-Modul 3.5A 12-30V BürsteTyp:XN-322-1DCD-B35Versorgungsspannung bei AC 50 Hz:0 VVersorgungsspannung bei AC 60 Hz:0 VVersorgungsspannung bei DC:18..30 VSpannungsart der Versorgungsspannung:DCZulässige Spannung am Eingang:0 VArt der Eingangsspannung:DCArt des Digitalausgangs:TransistorZulässige Spannung am Ausgang:12..30 VArt der Ausgangsspannung:DCKurzschlussschutz, Ausgänge vorhanden:jaAnzahl der Motorausgänge:1Bemessungsbetriebstrom des Motors:0..3,5 AMit Motorstrom-Parametrierung:jaAusführung elektrischer Anschluss am Motorausgang:SteckanschlussMit Bremsausgang:neinMit thermischem Motorschutz:jaAnzahl der HW-Schnittstellen sonstige:1Mit optischer Schnittstelle:neinUnterstützt Protokoll für EtherCAT:neinUnterstützt Protokoll für TCP/IP:neinUnterstützt Protokoll für PROFIBUS:neinUnterstützt Protokoll für CAN:neinUnterstützt Protokoll für INTERBUS:neinUnterstützt Protokoll für ASI:neinUnterstützt Protokoll für KNX:neinUnterstützt Protokoll für MODBUS:neinUnterstützt Protokoll für Data-Highway:neinUnterstützt Protokoll für DeviceNet:neinUnterstützt Protokoll für SUCONET:neinUnterstützt Protokoll für LON:neinUnterstützt Protokoll für PROFINET IO:neinUnterstützt Protokoll für PROFINET CBA:neinUnterstützt Protokoll für SERCOS:neinUnterstützt Protokoll für Foundation Fieldbus:neinUnterstützt Protokoll für EtherNet/IP:neinUnterstützt Protokoll für AS-Interface Safety at Work:neinUnterstützt Protokoll für DeviceNet Safety:neinUnterstützt Protokoll für INTERBUS-Safety:neinUnterstützt Protokoll für PROFIsafe:neinUnterstützt Protokoll für SafetyBUS p:neinUnterstützt Protokoll für sonstige Bussysteme:jaFunkstandard Bluetooth:neinFunkstandard WLAN 802.11:neinFunkstandard GPRS:neinFunkstandard GSM:neinFunkstandard UMTS:neinIO-Link Master:neinSystemkomponente:jaSchutzart (IP):IP20Schutzart (NEMA):1Ausführung des elektrischen Anschlusses:SteckanschlussFeldbusanschluss über seperaten Buskoppler möglich:jaTragschienenmontage möglich:jaWand-/Direktmontage möglich:neinFronteinbau möglich:neinRack-Montage möglich:neinGeeignet für Sicherheitsfunktionen:neinSIL nach IEC 61508:ohnePerformance Level nach EN ISO 13849-1:ohneZugehöriges Betriebsmittel (Ex ia):neinZugehöriges Betriebsmittel (Ex ib):neinExplosionsschutz-Kategorie für Gas:ohneExplosionsschutz-Kategorie für Staub:ohneZertifiziert für UL-Gefahrenbereich Klasse I:neinZertifiziert für UL-Gefahrenbereich Klasse II:neinZertifiziert für UL-Gefahrenbereich Klasse III:neinZertifiziert für UL-Gefahrenbereich Division 1:neinZertifiziert für UL-Gefahrenbereich Division 2:neinZertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen):neinZertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff):neinZertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen):neinZertifiziert für UL-Gefahrenbereich Gruppe D (Propan):neinZertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube):neinZertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube):neinZertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube):neinBreite:80,29999999 mmHöhe:16,8 mmTiefe:104,2 mm
Eaton DC-Motortreiber-Modul XN-322-1DCD-B35: weitere Details
XN-322 Stromregler-Modul in Scheibenausführung im XN300 I/O-System, Zum Betrieb eines Gleichstrommotors (Bürstenmotors) mit einer Versorgungsspannung von 12-30 V und einem max. Motorstrom von 3,5 A. Höhere kurze Einschaltstoßströme sind möglich. Hinzu kommt, ein integrierter, stromgesteuerter LED-Treiber mit einem maximalen Strom von 20 mA und ein integrierter, stromgesteuerter Power-LED-Treiber mit einem maximalen Strom von 350 mA. Stromaufnahme bei 5 V: 60 mA, Stromaufnahme 24V:20 mA EAN: 7640130098282
Geliefert wird: Eaton (Moeller) DC-Motortreiber-Modul 3.5A 12-30V Bürste XN-322-1DCD-B35, Verpackungseinheit: 1 Stk., EAN: 7640130098282
Lieferumfang
- Geliefert wird: Eaton (Moeller) DC-Motortreiber-Modul 3.5A 12-30V Bürste XN-322-1DCD-B35, Verpackungseinheit: 1 Stk., EAN: 7640130098282
