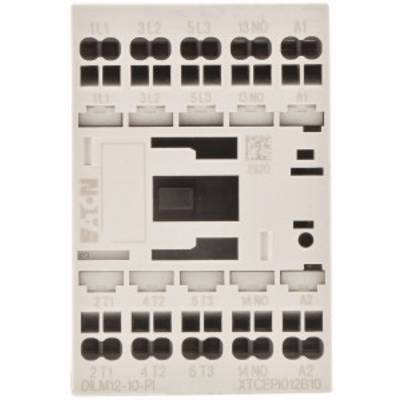

Eaton DILM12-10(230V50HZ,240V60HZ)-PI Leistungsschütz 3 Schließer 5.5 kW 12 A 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Leistungsschütz
Laststrom
12 A
Leistung
5.5 kW
Anschluss
Push-In-Klemme
Typ
DILM12-10(230V50HZ,240V60HZ)-PI
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
Leistungsschütz DILM12-10(230V50HZ,240V60HZ)-PI
- 230 V, 240 V, 0 V, AC, 3, Federzuganschluss, 24..690 V, 22 A, 12 A, 5,5 kW, 7 A, 3 kW, 0 kW, 1, Geeignet für Reiheneinbau: nein, 45 mm, 68 mm, 75 mm
Technische Daten
- Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230 VBemessungssteuerspeisespannung Us bei AC 60 Hz: 240 VBemessungssteuerspeisespannung Us bei DC: 0 VSpannungsart zur Betätigung: ACAnzahl der Schließer als Hauptkontakte: 3Anschlussart Hauptstromkreis: FederzuganschlussBetriebsspannung bei AC 50 Hz: 24..690 VBetriebsspannung bei AC 60 Hz: 24..690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 ABemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 ABemessungsbetriebsleistung bei AC-3, 400 V: 5,5 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V: 7 ABemessungsbetriebsleistung bei AC-4, 400 V: 3 kWBemessungsbetriebsleistung NEMA: 0 kWAnzahl der Hilfskontakte als Schließer: 1Geeignet für Reiheneinbau: neinBreite: 45 mmHöhe: 68 mmTiefe: 75 mmVerpackungseinheit: 1 StückMaße (cm): 79 × 46 × 70Bruttogewicht: 0,238 kg, Nettogewicht: 0,225 kgECLASS 7: Leistungsschütz zum Schalten von Wechselstrom (27371003)
- Produkt-Art
Leistungsschütz
- Typ
DILM12-10(230V50HZ,240V60HZ)-PI
- Kontaktart
3 Schließer
- Hilfskontaktart
1 Schließer
- Steuerspannung (min.)
110 V/DC
110 V/AC
- Steuerspannung (max.)
250 V/DC
250 V/AC
- Steuerspannungs-Bereich
110, 110 - 250, 250 V/DC, V/AC
- Laststrom
12 A
5.5 kW
- Montageart
Hutschiene
- Anschluss
Push-In-Klemme
- Min. Temperatur
-25 °C
- Max. Temperatur
+60 °C
- Inhalt
1 St.
- RoHS-konform
Ja
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2498735 Eaton DILM12-10(230V50HZ,240V60HZ)-PI Leistungsschütz 3 Schließer 5.5 kW 12 A 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2498735 Eaton DILM12-10(230V50HZ,240V60HZ)-PI Leistungsschütz 3 Schließer 5.5 kW 12 A 1 St.
Beschreibung
Eaton Leistungsschütz DILM12-10(230#199239
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Leistungsschütz Typ:DILM12-10(230#199239Bemessungssteuerspeisespannung Us bei AC 50 Hz:230 VBemessungssteuerspeisespannung Us bei AC 60 Hz:240 VBemessungssteuerspeisespannung Us bei DC:0 VSpannungsart zur Betätigung:ACAnzahl der Schließer als Hauptkontakte:3Anschlussart Hauptstromkreis:FederzuganschlussBetriebsspannung bei AC 50 Hz:24..690 VBetriebsspannung bei AC 60 Hz:24..690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:22 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:12 ABemessungsbetriebsleistung bei AC-3, 400 V:5,5 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:7 ABemessungsbetriebsleistung bei AC-4, 400 V:3 kWBemessungsbetriebsleistung NEMA:0 kWAnzahl der Hilfskontakte als Schließer:1Geeignet für Reiheneinbau:neinBreite:45 mmHöhe:68 mmTiefe:75 mm
Eaton Leistungsschütz DILM12-10(230#199239: weitere Details
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 95 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 12 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith = 18 A EAN: 4015081973231
Geliefert wird: Eaton (Moeller) Leistungsschütz DILM12-10(230#199239, Verpackungseinheit: 1 Stk., EAN: 4015081973231
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Leistungsschütz Typ:DILM12-10(230#199239Bemessungssteuerspeisespannung Us bei AC 50 Hz:230 VBemessungssteuerspeisespannung Us bei AC 60 Hz:240 VBemessungssteuerspeisespannung Us bei DC:0 VSpannungsart zur Betätigung:ACAnzahl der Schließer als Hauptkontakte:3Anschlussart Hauptstromkreis:FederzuganschlussBetriebsspannung bei AC 50 Hz:24..690 VBetriebsspannung bei AC 60 Hz:24..690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:22 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:12 ABemessungsbetriebsleistung bei AC-3, 400 V:5,5 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:7 ABemessungsbetriebsleistung bei AC-4, 400 V:3 kWBemessungsbetriebsleistung NEMA:0 kWAnzahl der Hilfskontakte als Schließer:1Geeignet für Reiheneinbau:neinBreite:45 mmHöhe:68 mmTiefe:75 mm
Eaton Leistungsschütz DILM12-10(230#199239: weitere Details
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 95 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 12 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith = 18 A EAN: 4015081973231
Geliefert wird: Eaton (Moeller) Leistungsschütz DILM12-10(230#199239, Verpackungseinheit: 1 Stk., EAN: 4015081973231
Ausführung
- Ausstattung: 230 V, 240 V, 0 V, AC, 24..690 V, 24..690 V
Lieferumfang
- Geliefert wird: Eaton (Moeller) Leistungsschütz DILM12-10(230#199239, Verpackungseinheit: 1 Stk., EAN: 4015081973231
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
