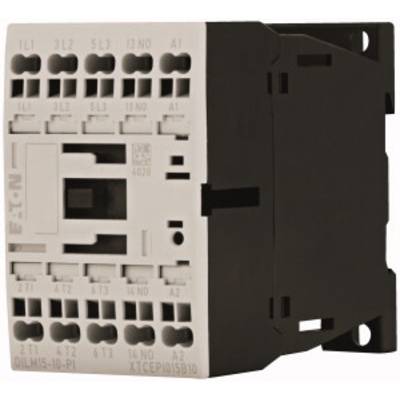

Eaton DILM15-10(24VDC)-PI Leistungsschütz 3 Schließer 7.5 kW 15 A 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Leistungsschütz
Laststrom
15 A
Leistung
7.5 kW
Anschluss
Push-In-Klemme
Typ
DILM15-10(24VDC)-PI
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
€ 108,33
3
3% = € 3,00
€ 105,33
5
4% = € 4,20
€ 104,13
10
5% = € 5,01
€ 103,32
25
5% = € 5,60
€ 102,73
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 108,33 / Stück)
€ 108,33
zzgl. MwSt.
Kostenfreier Versand
Nur noch 2 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Leistungsschütz DILM15-10(24VDC)-PI
- 0 V, 24 V, DC, 3, Federzuganschluss, 24..690 V, 22 A, 15,5 A, 7,5 kW, 7 A, 3 kW, 0 kW, 1, Geeignet für Reiheneinbau: nein, 45 mm, 68 mm, 75 mm
Technische Daten
- Bemessungssteuerspeisespannung Us bei AC 50 Hz: 0 VBemessungssteuerspeisespannung Us bei AC 60 Hz: 0 VBemessungssteuerspeisespannung Us bei DC: 24 VSpannungsart zur Betätigung: DCAnzahl der Schließer als Hauptkontakte: 3Anschlussart Hauptstromkreis: FederzuganschlussBetriebsspannung bei AC 50 Hz: 24..690 VBetriebsspannung bei AC 60 Hz: 24..690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 ABemessungsbetriebsstrom Ie bei AC-3, 400 V: 15,5 ABemessungsbetriebsleistung bei AC-3, 400 V: 7,5 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V: 7 ABemessungsbetriebsleistung bei AC-4, 400 V: 3 kWBemessungsbetriebsleistung NEMA: 0 kWAnzahl der Hilfskontakte als Schließer: 1Geeignet für Reiheneinbau: neinBreite: 45 mmHöhe: 68 mmTiefe: 75 mmVerpackungseinheit: 1 StückMaße (cm): 79 × 46 × 70Bruttogewicht: 0,298 kg, Nettogewicht: 0,285 kgECLASS 7: Leistungsschütz zum Schalten von Wechselstrom (27371003)
- Produkt-Art
Leistungsschütz
- Typ
DILM15-10(24VDC)-PI
- Kontaktart
3 Schließer
- Hilfskontaktart
1 Schließer
- Steuerspannung (max.)
24 V/AC
- Steuerspannungs-Bereich
24 V/AC (max)
- Laststrom
15 A
7.5 kW
- Montageart
Hutschiene
- Anschluss
Push-In-Klemme
- Min. Temperatur
-25 °C
- Max. Temperatur
+60 °C
- Inhalt
1 St.
- RoHS-konform
Ja
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2498742 Eaton DILM15-10(24VDC)-PI Leistungsschütz 3 Schließer 7.5 kW 15 A 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2498742 Eaton DILM15-10(24VDC)-PI Leistungsschütz 3 Schließer 7.5 kW 15 A 1 St.
Beschreibung
Eaton Leistungsschütz DILM15-10(24V#199253
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Leistungsschütz Typ:DILM15-10(24V#199253Bemessungssteuerspeisespannung Us bei AC 50 Hz:0 VBemessungssteuerspeisespannung Us bei AC 60 Hz:0 VBemessungssteuerspeisespannung Us bei DC:24 VSpannungsart zur Betätigung:DCAnzahl der Schließer als Hauptkontakte:3Anschlussart Hauptstromkreis:FederzuganschlussBetriebsspannung bei AC 50 Hz:24..690 VBetriebsspannung bei AC 60 Hz:24..690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:22 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:15,5 ABemessungsbetriebsleistung bei AC-3, 400 V:7,5 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:7 ABemessungsbetriebsleistung bei AC-4, 400 V:3 kWBemessungsbetriebsleistung NEMA:0 kWAnzahl der Hilfskontakte als Schließer:1Geeignet für Reiheneinbau:neinBreite:45 mmHöhe:68 mmTiefe:75 mm
Eaton Leistungsschütz DILM15-10(24V#199253: weitere Details
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Hinweise: Nicht geeignet für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 15,5 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith = 18 A EAN: 4015081973378
Geliefert wird: Eaton (Moeller) Leistungsschütz DILM15-10(24V#199253, Verpackungseinheit: 1 Stk., EAN: 4015081973378
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Leistungsschütz Typ:DILM15-10(24V#199253Bemessungssteuerspeisespannung Us bei AC 50 Hz:0 VBemessungssteuerspeisespannung Us bei AC 60 Hz:0 VBemessungssteuerspeisespannung Us bei DC:24 VSpannungsart zur Betätigung:DCAnzahl der Schließer als Hauptkontakte:3Anschlussart Hauptstromkreis:FederzuganschlussBetriebsspannung bei AC 50 Hz:24..690 VBetriebsspannung bei AC 60 Hz:24..690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:22 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:15,5 ABemessungsbetriebsleistung bei AC-3, 400 V:7,5 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:7 ABemessungsbetriebsleistung bei AC-4, 400 V:3 kWBemessungsbetriebsleistung NEMA:0 kWAnzahl der Hilfskontakte als Schließer:1Geeignet für Reiheneinbau:neinBreite:45 mmHöhe:68 mmTiefe:75 mm
Eaton Leistungsschütz DILM15-10(24V#199253: weitere Details
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Hinweise: Nicht geeignet für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 15,5 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith = 18 A EAN: 4015081973378
Geliefert wird: Eaton (Moeller) Leistungsschütz DILM15-10(24V#199253, Verpackungseinheit: 1 Stk., EAN: 4015081973378
Ausführung
- Ausstattung: 0 V, 0 V, 24 V, DC, 24..690 V, 24..690 V
Lieferumfang
- Geliefert wird: Eaton (Moeller) Leistungsschütz DILM15-10(24V#199253, Verpackungseinheit: 1 Stk., EAN: 4015081973378
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
