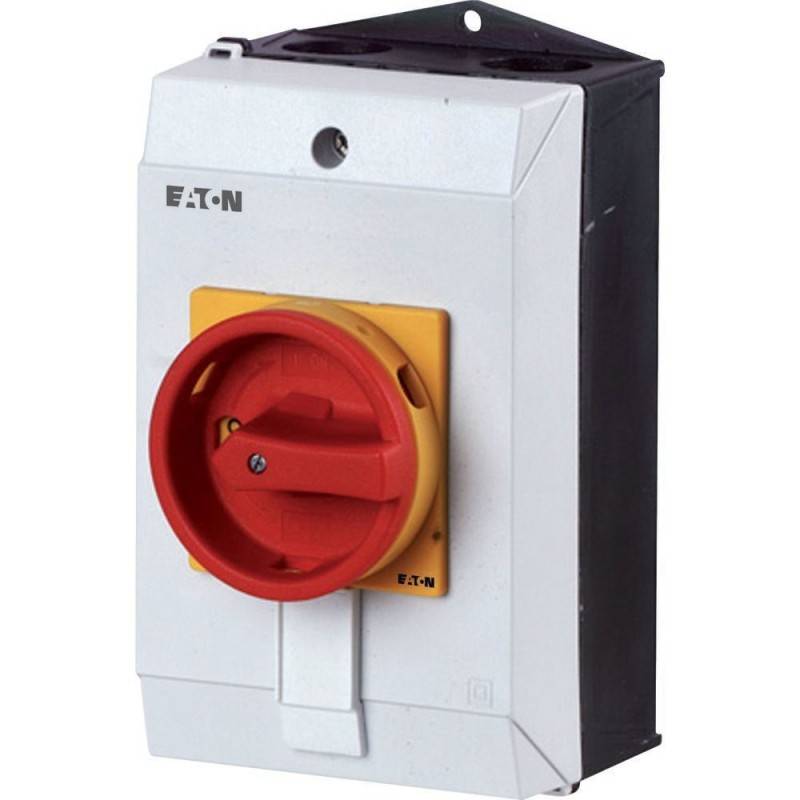

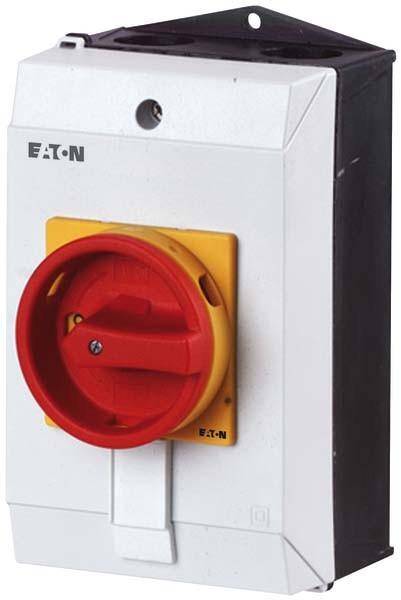

Eaton Hauptschalter P1-32/I2H/SVB/HI11
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Hauptschalter
Betätigungsart
Drehantrieb
Montageart
Aufbau
Schalter/Taster-Besonderheiten
verriegelbar
Aufdruck-Motiv
NOT-AUS
Highlights & Details
Eaton Eaton (Moeller) Hauptschalter Aufbau P1-32/I2H/SVB/HI11
- WEEE des Herstellers: DE92318050
Technische Daten
- Ausführung als Hauptschalter: jaAusführung als Wartungs-/Reparaturschalter: jaAusführung als Sicherheitsschalter: neinAusführung als NOT-AUS-Einrichtung: jaAusführung als Wendeschalter: neinAnzahl der Schalter: 1Max. Bemessungsbetriebsspannung Ue bei AC: 690 VBemessungsbetriebsspannung: 690 VBemessungsdauerstrom Iu: 32 ABemessungsdauerstrom bei AC-23, 400 V: 32 ABemessungsdauerstrom bei AC-21, 400 V: 32 ABemessungsbetriebsleistung bei AC-3, 400 V: 13 kWBemessungskurzzeitstromfestigkeit Icw: 0,64 kABemessungsbetriebsleistung bei AC-23, 400 V: 15 kWSchaltleistung bei 400 V: 15 kWBedingter Bemessungskurzschlussstrom Iq: 80 kAPolzahl: 3Anzahl der Hilfskontakte als Öffner: 1Anzahl der Hilfskontakte als Schließer: 1Motorantrieb optional: neinMotorantrieb integriert: neinSpannungsauslöser optional: neinGerätebauart: Komplettgerät im GehäuseGeeignet für Bodenbefestigung: jaGeeignet für Frontbefestigung 4-Loch: neinGeeignet für Frontbefestigung Zentral: neinGeeignet für Verteilereinbau: neinGeeignet für Zwischenbau: neinFarbe des Betätigungselements: rotAusführung des Betätigungselements: TürkupplungsdrehantriebVerriegelbar: jaAnschlussart Hauptstromkreis: SchraubanschlussMit vormontierter Verkabelung: neinSchutzart (IP), frontseitig: IP65Schutzart (NEMA): 12Breite: 100 mmHöhe: 180 mmTiefe: 115 mmVerpackungseinheit: 1 StückMaße (cm): 180 × 104 × 120Bruttogewicht: 0,532 kg, Nettogewicht: 0,483 kgECLASS 7: Lasttrennschalter (27371403)
- Produkt-Art
Hauptschalter
- Schalter/Taster-Besonderheiten
verriegelbar
- Betätigungsart
Drehantrieb
- Montageart
Aufbau
- Aufdruck-Motiv
NOT-AUS
- Kontaktart
1 Öffner
- Polzahl
3
15 kW
- Tiefe
115 mm
- Breite
100 mm
- Höhe
180 mm
- Inhalt
1 St.
- Typ
227870
- Abm.
(B x H x T) 100 x 180 x 115 mm
100 mm
180 mm
115 mm
13 kW
1
1
32 A
3
690-690 V
80 kA
IP65
0
1
TRUE
FALSE
Schraubanschluss
TRUE
Türkupplungsdrehantrieb
TRUE
FALSE
TRUE
15 kW
0.64 kA
rot
TRUE
FALSE
FALSE
FALSE
FALSE
690 V
FALSE
FALSE
Komplettgerät im Gehäuse
32 A
15 kW
FALSE
32 A
12
FALSE
- UKCA
Ja
Beschreibung
Eaton Hauptschalter P1-32/I2H/SVB/HI11
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Hauptschalter AufbauTyp:P1-32/I2H/SVB/HI11Ausführung als Hauptschalter:jaAusführung als Wartungs-/Reparaturschalter:jaAusführung als Sicherheitsschalter:neinAusführung als NOT-AUS-Einrichtung:jaAusführung als Wendeschalter:neinAnzahl der Schalter:1Max. Bemessungsbetriebsspannung Ue bei AC:690 VBemessungsbetriebsspannung:690 VBemessungsdauerstrom Iu:32 ABemessungsdauerstrom bei AC-23, 400 V:32 ABemessungsdauerstrom bei AC-21, 400 V:32 ABemessungsbetriebsleistung bei AC-3, 400 V:13 kWBemessungskurzzeitstromfestigkeit Icw:0,64 kABemessungsbetriebsleistung bei AC-23, 400 V:15 kWSchaltleistung bei 400 V:15 kWBedingter Bemessungskurzschlussstrom Iq:80 kAPolzahl:3Anzahl der Hilfskontakte als Öffner:1Anzahl der Hilfskontakte als Schließer:1Motorantrieb optional:neinMotorantrieb integriert:neinSpannungsauslöser optional:neinGerätebauart:Komplettgerät im GehäuseGeeignet für Bodenbefestigung:jaGeeignet für Frontbefestigung 4-Loch:neinGeeignet für Frontbefestigung Zentral:neinGeeignet für Verteilereinbau:neinGeeignet für Zwischenbau:neinFarbe des Betätigungselements:rotAusführung des Betätigungselements:TürkupplungsdrehantriebVerriegelbar:jaAnschlussart Hauptstromkreis:SchraubanschlussMit vormontierter Verkabelung:neinSchutzart (IP), frontseitig:IP65Schutzart (NEMA):12Breite:100 mmHöhe:180 mmTiefe:115 mm
Eaton Hauptschalter P1-32/I2H/SVB/HI11: weitere Details
Hauptschalter, P1, Bemessungsdauerstrom (Iu): 32 A, Funktionen: NOT-AUS-Funktion, Verriegelbar, Ausstattung: Roter Drehgriff und gelber Sperrkragen, Montageart: Aufputzmontage, Polzahl: 3-polig, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: NEMA 12 EAN: 4015082278700
Geliefert wird: Eaton (Moeller) Hauptschalter Aufbau P1-32/I2H/SVB/HI11, Verpackungseinheit: 1 Stk., EAN: 4015082278700
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Hauptschalter AufbauTyp:P1-32/I2H/SVB/HI11Ausführung als Hauptschalter:jaAusführung als Wartungs-/Reparaturschalter:jaAusführung als Sicherheitsschalter:neinAusführung als NOT-AUS-Einrichtung:jaAusführung als Wendeschalter:neinAnzahl der Schalter:1Max. Bemessungsbetriebsspannung Ue bei AC:690 VBemessungsbetriebsspannung:690 VBemessungsdauerstrom Iu:32 ABemessungsdauerstrom bei AC-23, 400 V:32 ABemessungsdauerstrom bei AC-21, 400 V:32 ABemessungsbetriebsleistung bei AC-3, 400 V:13 kWBemessungskurzzeitstromfestigkeit Icw:0,64 kABemessungsbetriebsleistung bei AC-23, 400 V:15 kWSchaltleistung bei 400 V:15 kWBedingter Bemessungskurzschlussstrom Iq:80 kAPolzahl:3Anzahl der Hilfskontakte als Öffner:1Anzahl der Hilfskontakte als Schließer:1Motorantrieb optional:neinMotorantrieb integriert:neinSpannungsauslöser optional:neinGerätebauart:Komplettgerät im GehäuseGeeignet für Bodenbefestigung:jaGeeignet für Frontbefestigung 4-Loch:neinGeeignet für Frontbefestigung Zentral:neinGeeignet für Verteilereinbau:neinGeeignet für Zwischenbau:neinFarbe des Betätigungselements:rotAusführung des Betätigungselements:TürkupplungsdrehantriebVerriegelbar:jaAnschlussart Hauptstromkreis:SchraubanschlussMit vormontierter Verkabelung:neinSchutzart (IP), frontseitig:IP65Schutzart (NEMA):12Breite:100 mmHöhe:180 mmTiefe:115 mm
Eaton Hauptschalter P1-32/I2H/SVB/HI11: weitere Details
Hauptschalter, P1, Bemessungsdauerstrom (Iu): 32 A, Funktionen: NOT-AUS-Funktion, Verriegelbar, Ausstattung: Roter Drehgriff und gelber Sperrkragen, Montageart: Aufputzmontage, Polzahl: 3-polig, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: NEMA 12 EAN: 4015082278700
Geliefert wird: Eaton (Moeller) Hauptschalter Aufbau P1-32/I2H/SVB/HI11, Verpackungseinheit: 1 Stk., EAN: 4015082278700
Ausführung
- Ausstattung: 690 V, 690 V, nein, rot
Lieferumfang
- Geliefert wird: Eaton (Moeller) Hauptschalter Aufbau P1-32/I2H/SVB/HI11, Verpackungseinheit: 1 Stk., EAN: 4015082278700
