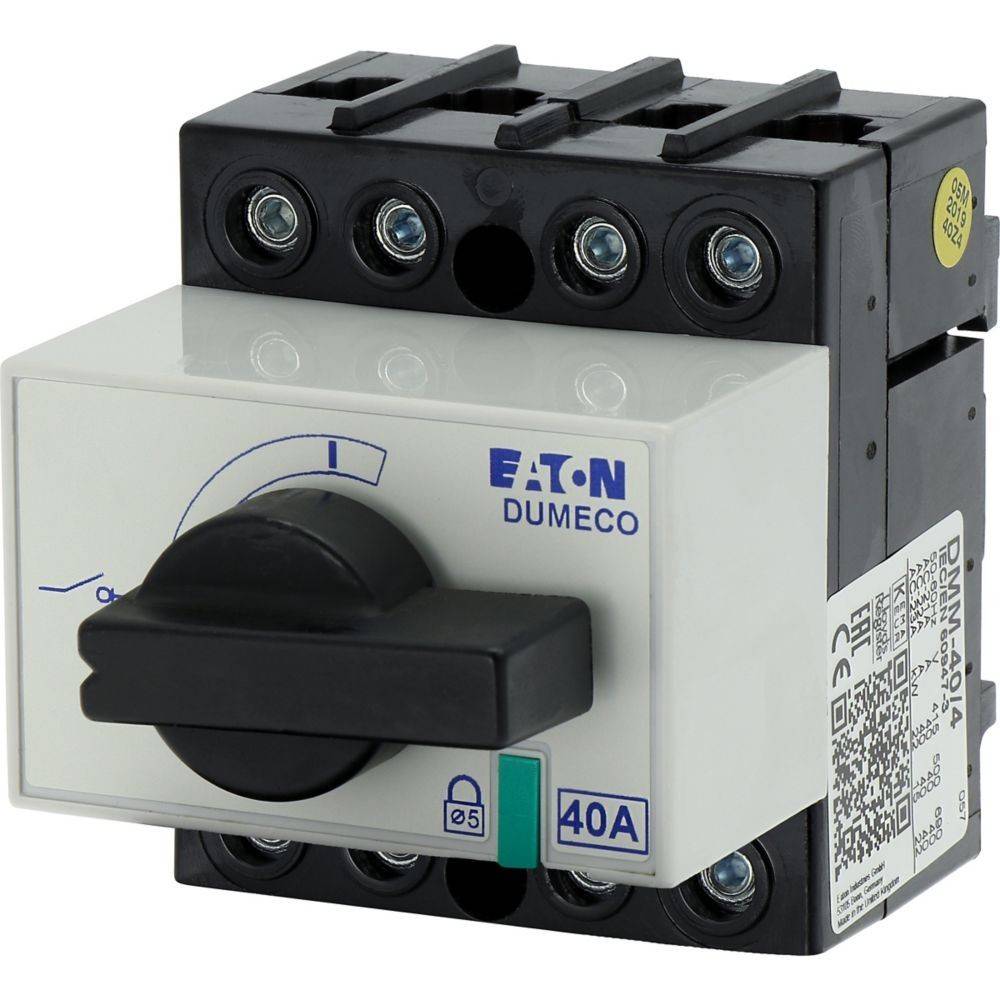

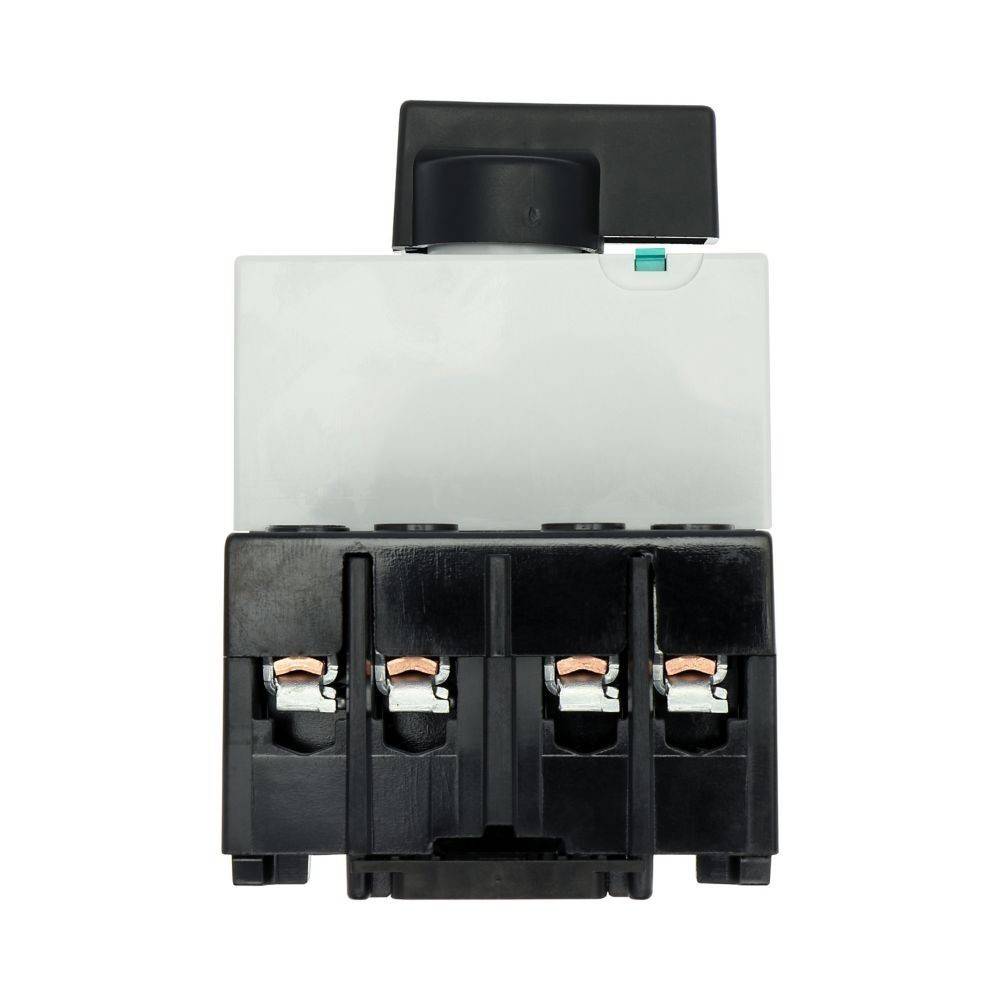

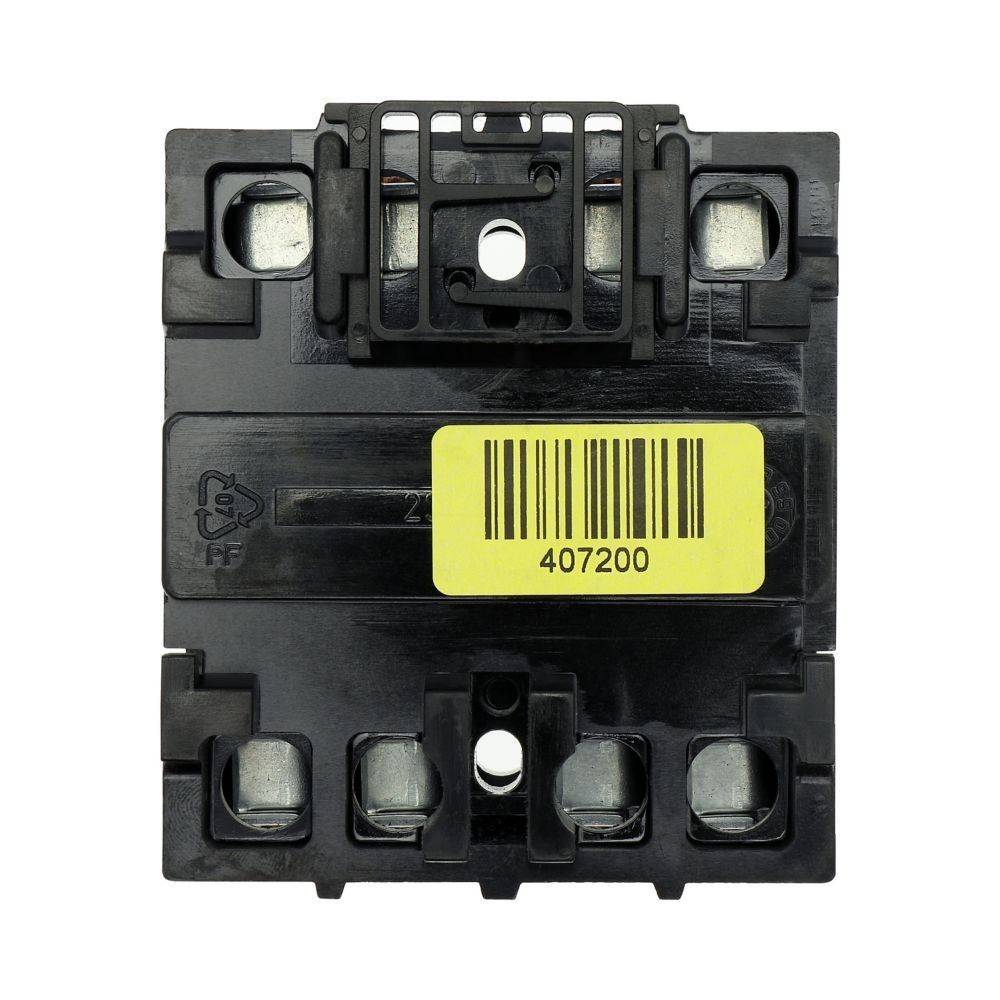

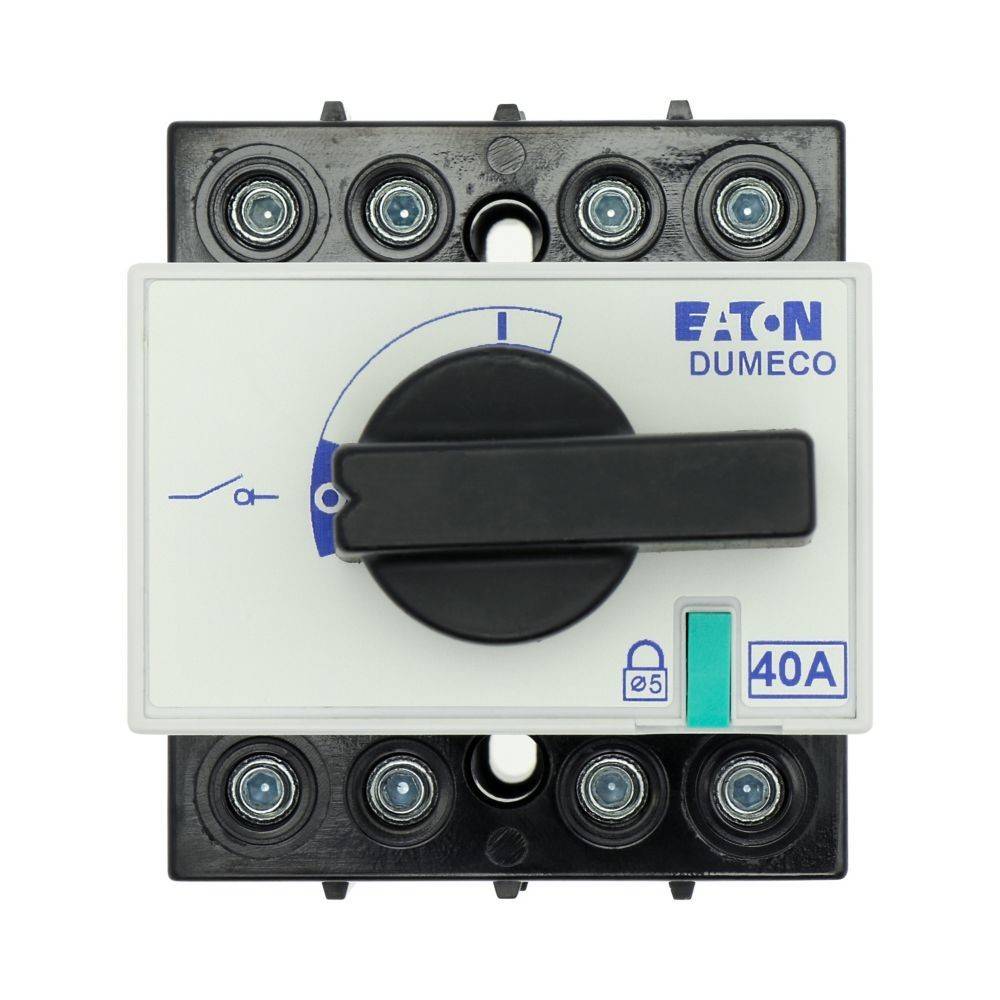

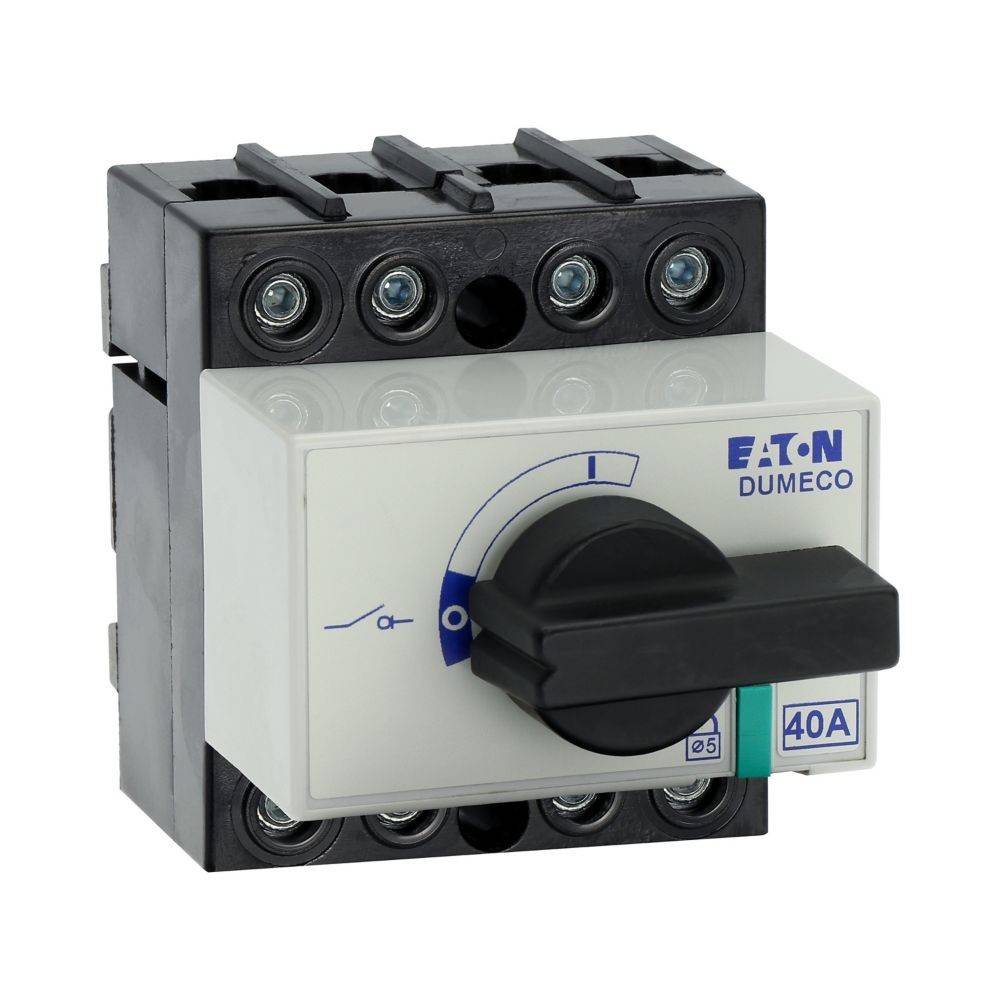

Eaton Lasttrennschalter 4polig DMM-40/4
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Lasttrennschalter
Betätigungsart
Drehschalter
Montageart
Hutschiene
Schaltstrom (max.)
40
Schalter/Taster-Besonderheiten
für Bodenbefestigung
Datenblatt (PDF)
Technische Daten
- Lasttrennschalter, DMM, 40 A, 4-polig, mit schwarzem Drehgriff und Antriebsachse, Vertikalanschluss
- Produkt-Art
Lasttrennschalter
- Schalter/Taster-Besonderheiten
für Bodenbefestigung
- Gehäuse-/Knopffarbe
Schwarz
- Funktionen
rastend
- Betätigungsart
Drehschalter
- Montageart
Hutschiene
- Kontaktzahl
4
- Polzahl
4
- Anschluss
Schraubklemme
- Schaltstrom (max.)
40
22 kW
- Tiefe
146 mm
- Breite
84 mm
- Höhe
74 mm
- Inhalt
1 St.
- Typ
1314057
- Abm.
(B x H x T) 84 x 74 x 146 mm
84
74 mm
146 mm
0 kW
0
0
40 A
4
690-690 V
100 kA
4
IP20
0
1
FALSE
FALSE
Schraubanschluss
FALSE
kurzer Drehgriff
TRUE
FALSE
TRUE
22 kW
1 kA
schwarz
TRUE
FALSE
FALSE
TRUE
FALSE
690 V
FALSE
FALSE
Einbaugerät Festeinbautechnik
40 A
0 kW
FALSE
40
sonstige
FALSE
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 856463282 Eaton Lasttrennschalter 4polig DMM-40/4
Beschreibung
Eaton Lasttrennschalter 4polig DMM-40/4
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Lasttrennschalter 4polig 40A Vertikalanschl.Typ:DMM-40/4Ausführung als Hauptschalter:jaAusführung als Wartungs-/Reparaturschalter:jaAusführung als Sicherheitsschalter:neinAusführung als NOT-AUS-Einrichtung:neinAusführung als Wendeschalter:neinAnzahl der Schalter:1Max. Bemessungsbetriebsspannung Ue bei AC:690 VBemessungsbetriebsspannung:690 VBemessungsdauerstrom Iu:40 ABemessungsdauerstrom bei AC-23, 400 V:40 ABemessungsdauerstrom bei AC-21, 400 V:40 ABemessungsbetriebsleistung bei AC-3, 400 V:0 kWBemessungskurzzeitstromfestigkeit Icw:1 kABemessungsbetriebsleistung bei AC-23, 400 V:22 kWSchaltleistung bei 400 V:0 kWBedingter Bemessungskurzschlussstrom Iq:100 kAPolzahl:4Motorantrieb optional:neinMotorantrieb integriert:neinSpannungsauslöser optional:neinGerätebauart:Einbaugerät FesteinbautechnikGeeignet für Bodenbefestigung:jaGeeignet für Frontbefestigung 4-Loch:neinGeeignet für Frontbefestigung Zentral:neinGeeignet für Verteilereinbau:jaGeeignet für Zwischenbau:neinFarbe des Betätigungselements:schwarzAusführung des Betätigungselements:kurzer DrehgriffVerriegelbar:neinAnschlussart Hauptstromkreis:SchraubanschlussMit vormontierter Verkabelung:neinSchutzart (IP), frontseitig:IP20Schutzart (NEMA):sonstigeBreite:84 mmHöhe:74 mmTiefe:146 mmBreite in Teilungseinheiten:4
Eaton Lasttrennschalter 4polig DMM-40/4: weitere Details
Lasttrennschalter, Sortiment: Lasttrennschalter, Hauptschalter, Wartungsschalter, Typkenner: DMM, mit schwarzem Drehgriff und Antriebsachse, Information zum Lieferumfang: vom Benutzer montierter Hilfsschalter., 4-polig, Hinweis: 1 Bügelschloss, 5 mm, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: IP20, Bauform: Oberflächenmontage, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 22 kW, Bemessungsdauerstrom: Iu = 40 A, Anschlusstechnik: Anschluss vertikal, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3 EAN: 8711426325708
Geliefert wird: Eaton (Moeller) Lasttrennschalter 4polig 40A Vertikalanschl. DMM-40/4, Verpackungseinheit: 1 Stk., EAN: 8711426325708
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Lasttrennschalter 4polig 40A Vertikalanschl.Typ:DMM-40/4Ausführung als Hauptschalter:jaAusführung als Wartungs-/Reparaturschalter:jaAusführung als Sicherheitsschalter:neinAusführung als NOT-AUS-Einrichtung:neinAusführung als Wendeschalter:neinAnzahl der Schalter:1Max. Bemessungsbetriebsspannung Ue bei AC:690 VBemessungsbetriebsspannung:690 VBemessungsdauerstrom Iu:40 ABemessungsdauerstrom bei AC-23, 400 V:40 ABemessungsdauerstrom bei AC-21, 400 V:40 ABemessungsbetriebsleistung bei AC-3, 400 V:0 kWBemessungskurzzeitstromfestigkeit Icw:1 kABemessungsbetriebsleistung bei AC-23, 400 V:22 kWSchaltleistung bei 400 V:0 kWBedingter Bemessungskurzschlussstrom Iq:100 kAPolzahl:4Motorantrieb optional:neinMotorantrieb integriert:neinSpannungsauslöser optional:neinGerätebauart:Einbaugerät FesteinbautechnikGeeignet für Bodenbefestigung:jaGeeignet für Frontbefestigung 4-Loch:neinGeeignet für Frontbefestigung Zentral:neinGeeignet für Verteilereinbau:jaGeeignet für Zwischenbau:neinFarbe des Betätigungselements:schwarzAusführung des Betätigungselements:kurzer DrehgriffVerriegelbar:neinAnschlussart Hauptstromkreis:SchraubanschlussMit vormontierter Verkabelung:neinSchutzart (IP), frontseitig:IP20Schutzart (NEMA):sonstigeBreite:84 mmHöhe:74 mmTiefe:146 mmBreite in Teilungseinheiten:4
Eaton Lasttrennschalter 4polig DMM-40/4: weitere Details
Lasttrennschalter, Sortiment: Lasttrennschalter, Hauptschalter, Wartungsschalter, Typkenner: DMM, mit schwarzem Drehgriff und Antriebsachse, Information zum Lieferumfang: vom Benutzer montierter Hilfsschalter., 4-polig, Hinweis: 1 Bügelschloss, 5 mm, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: IP20, Bauform: Oberflächenmontage, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 22 kW, Bemessungsdauerstrom: Iu = 40 A, Anschlusstechnik: Anschluss vertikal, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3 EAN: 8711426325708
Geliefert wird: Eaton (Moeller) Lasttrennschalter 4polig 40A Vertikalanschl. DMM-40/4, Verpackungseinheit: 1 Stk., EAN: 8711426325708
Lieferumfang
- Geliefert wird: Eaton (Moeller) Lasttrennschalter 4polig 40A Vertikalanschl. DMM-40/4, Verpackungseinheit: 1 Stk., EAN: 8711426325708
