Eaton Leistungsschütz DILM7-10(24V50/60HZ)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Leistungsschütz
Polzahl
3polig
Nennspannung
400 V/AC
Leistung
3 kW
Verpackungsart
Piece
Anzahl
Gesamt
€ 46,69
steuerfreie IGL
€ 7,91
14 Tage Rückgaberecht inklusive
Highlights & Details
Eaton Eaton (Moeller) Leistungsschütz 1S 3kW/400V,AC DILM7-10(24V50/60HZ)
- WEEE des Herstellers: DE92318050
Technische Daten
- Bemessungssteuerspeisespannung Us bei AC 50 Hz: 24 VBemessungssteuerspeisespannung Us bei AC 60 Hz: 24 VBemessungssteuerspeisespannung Us bei DC: 0 VSpannungsart zur Betätigung: ACAnzahl der Schließer als Hauptkontakte: 3Anschlussart Hauptstromkreis: SchraubanschlussBetriebsspannung bei AC 50 Hz: 24..690 VBetriebsspannung bei AC 60 Hz: 24..690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 ABemessungsbetriebsstrom Ie bei AC-3, 400 V: 7 ABemessungsbetriebsleistung bei AC-3, 400 V: 3 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V: 5 ABemessungsbetriebsleistung bei AC-4, 400 V: 2,2 kWBemessungsbetriebsleistung NEMA: 2,2 kWAnzahl der Hilfskontakte als Schließer: 1Geeignet für Reiheneinbau: neinBreite: 45 mmHöhe: 68 mmTiefe: 75 mmVerpackungseinheit: 1 StückMaße (cm): 79 × 46 × 70Bruttogewicht: 0,253 kg, Nettogewicht: 0,24 kgECLASS 7: Leistungsschütz zum Schalten von Wechselstrom (27371003)
- Verpackungsart
Piece
- Produkt-Art
Leistungsschütz
- Typ
276554
- Polzahl
3polig
- Kontaktart
3 Schließer
- Hilfskontaktart
1 Schließer
- Nennspannung
400 V/AC
- Steuerspannung (min.)
24 V/AC
- Steuerspannung (max.)
24 V/AC
- Steuerspannungs-Bereich
24 - 24 V/AC
- Schaltspannung (min.)
24 V/AC
- Schaltspannung (max.)
690 V/AC
- Max. Schaltleistung
3000 W
- Dauerstrom (max.)
22 A
3 kW
- Passend für Marke
Eaton
- Passend für Serie
Eaton Serie DILM7
- Breite
45 mm
- Höhe
68 mm
- Tiefe
75 mm
- Abm.
(B x H x T) 45 x 68 x 75 mm
- Inhalt
1 St.
45 mm
68 mm
75 mm
FALSE
3 kW
3
0
1
0
7 A
22 A
24-24 V
24-24 V
0-0 V
Schraubanschluss
24-690 V
24-690 V
AC
5 A
2.2 kW
2.2 kW
- UKCA
Ja
Beschreibung
Eaton Leistungsschütz DILM7-10(24V50/60HZ)

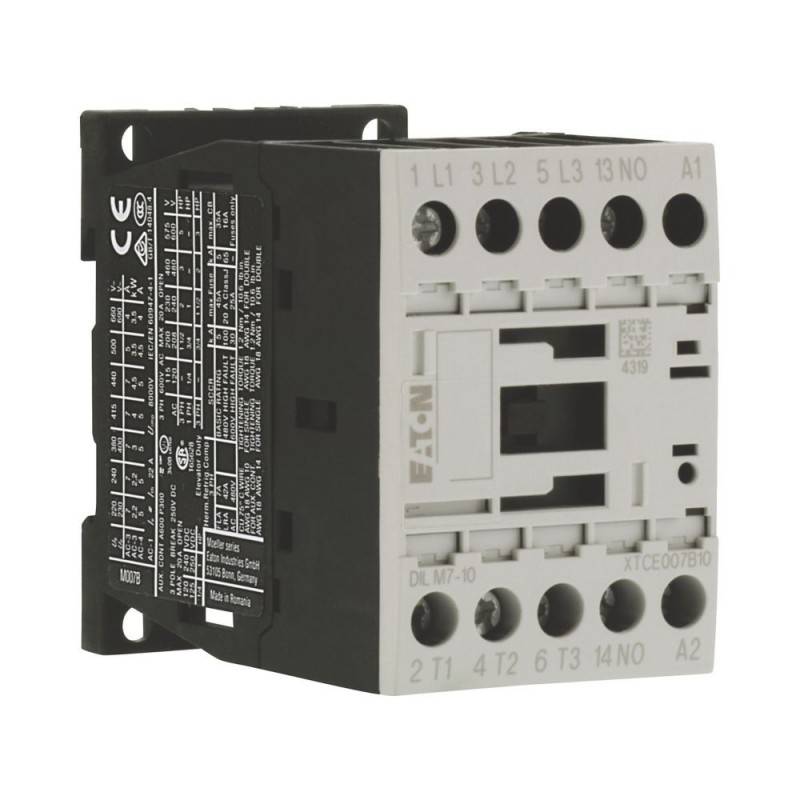

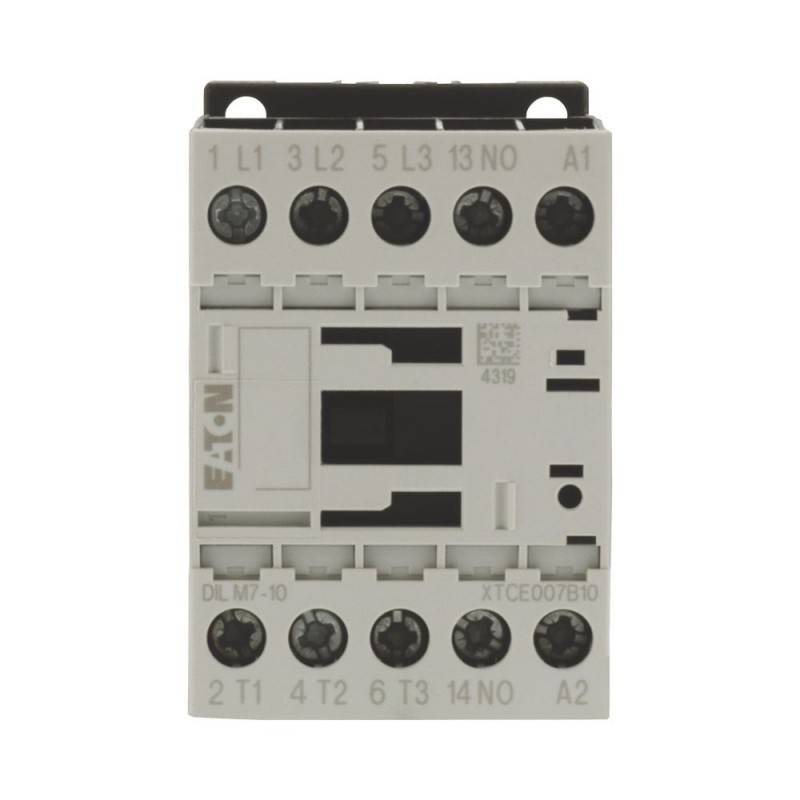

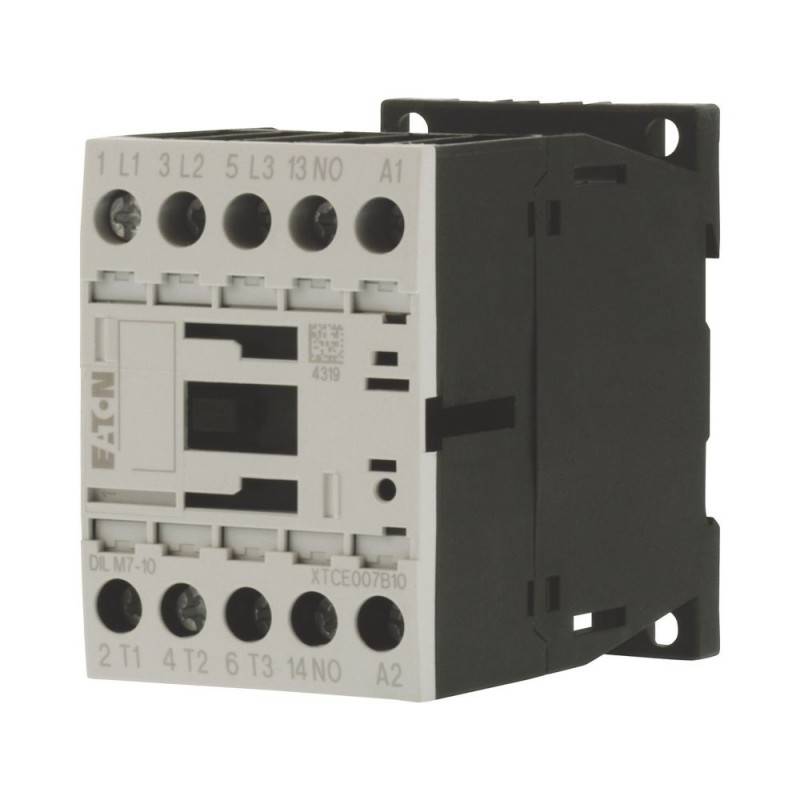

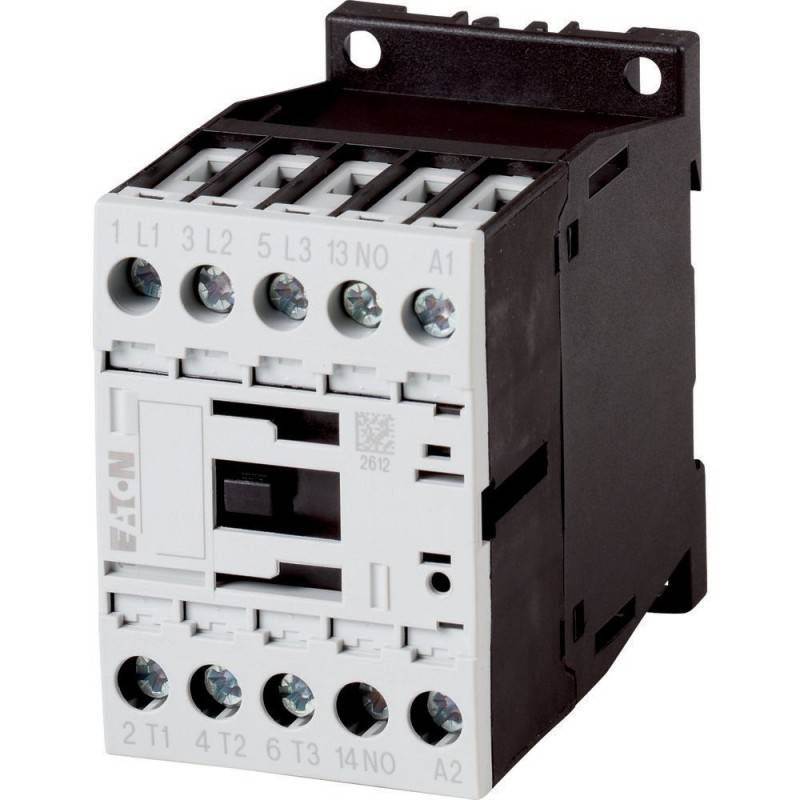

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Leistungsschütz 1S 3kW/400V,ACTyp:DILM7-10(24V50/60HZ)Bemessungssteuerspeisespannung Us bei AC 50 Hz:24 VBemessungssteuerspeisespannung Us bei AC 60 Hz:24 VBemessungssteuerspeisespannung Us bei DC:0 VSpannungsart zur Betätigung:ACAnzahl der Schließer als Hauptkontakte:3Anschlussart Hauptstromkreis:SchraubanschlussBetriebsspannung bei AC 50 Hz:24..690 VBetriebsspannung bei AC 60 Hz:24..690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:22 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:7 ABemessungsbetriebsleistung bei AC-3, 400 V:3 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:5 ABemessungsbetriebsleistung bei AC-4, 400 V:2,2 kWBemessungsbetriebsleistung NEMA:2,2 kWAnzahl der Hilfskontakte als Schließer:1Geeignet für Reiheneinbau:neinBreite:45 mmHöhe:68 mmTiefe:75 mm
Eaton Leistungsschütz DILM7-10(24V50/60HZ): weitere Details
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 7 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig EAN: 4015082765545
Geliefert wird: Eaton (Moeller) Leistungsschütz 1S 3kW/400V,AC DILM7-10(24V50/60HZ), Verpackungseinheit: 1 Stk., EAN: 4015082765545
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Leistungsschütz 1S 3kW/400V,ACTyp:DILM7-10(24V50/60HZ)Bemessungssteuerspeisespannung Us bei AC 50 Hz:24 VBemessungssteuerspeisespannung Us bei AC 60 Hz:24 VBemessungssteuerspeisespannung Us bei DC:0 VSpannungsart zur Betätigung:ACAnzahl der Schließer als Hauptkontakte:3Anschlussart Hauptstromkreis:SchraubanschlussBetriebsspannung bei AC 50 Hz:24..690 VBetriebsspannung bei AC 60 Hz:24..690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:22 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:7 ABemessungsbetriebsleistung bei AC-3, 400 V:3 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:5 ABemessungsbetriebsleistung bei AC-4, 400 V:2,2 kWBemessungsbetriebsleistung NEMA:2,2 kWAnzahl der Hilfskontakte als Schließer:1Geeignet für Reiheneinbau:neinBreite:45 mmHöhe:68 mmTiefe:75 mm
Eaton Leistungsschütz DILM7-10(24V50/60HZ): weitere Details
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 7 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig EAN: 4015082765545
Geliefert wird: Eaton (Moeller) Leistungsschütz 1S 3kW/400V,AC DILM7-10(24V50/60HZ), Verpackungseinheit: 1 Stk., EAN: 4015082765545
Ausführung
- Ausstattung: 24 V, 24 V, 0 V, AC, 24..690 V, 24..690 V
Lieferumfang
- Geliefert wird: Eaton (Moeller) Leistungsschütz 1S 3kW/400V,AC DILM7-10(24V50/60HZ), Verpackungseinheit: 1 Stk., EAN: 4015082765545
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
