Eaton Leistungsschütz DILMP20(24V50#199261
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Leistungsschütz
Polzahl
4polig
Leistung
6.5 kW
Anschluss
Federzuganschluss
Typ
199261
Technische Daten
- Produkt-Art
Leistungsschütz
- Typ
199261
- Polzahl
4polig
- Steuerspannung (max.)
24 V/AC
- Steuerspannungs-Bereich
24 V/AC (max)
- Schaltspannung (min.)
24 V/AC
- Schaltspannung (max.)
690 V/AC
- Dauerstrom (max.)
22 A
6.5 kW
- Passend für Marke
Eaton
- Passend für Serie
Eaton Serie DILMP20
- Anschluss
Federzuganschluss
- Max. Temperatur
40 °C
- Breite
45 mm
- Höhe
68 mm
- Tiefe
75 mm
- Abm.
(B x H x T) 45 x 68 x 75 mm
- Inhalt
1 St.
- UKCA
nicht relevant
Beschreibung
Eaton Leistungsschütz DILMP20(24V50#199261

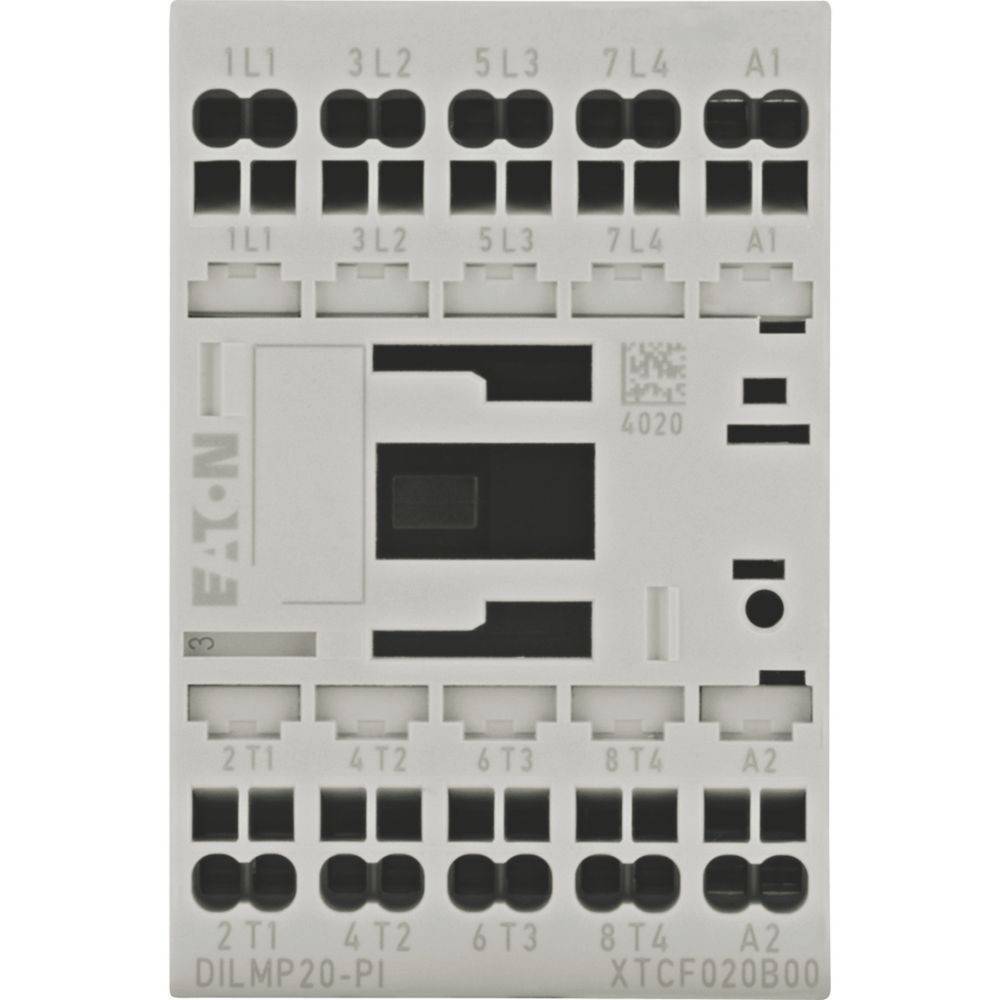

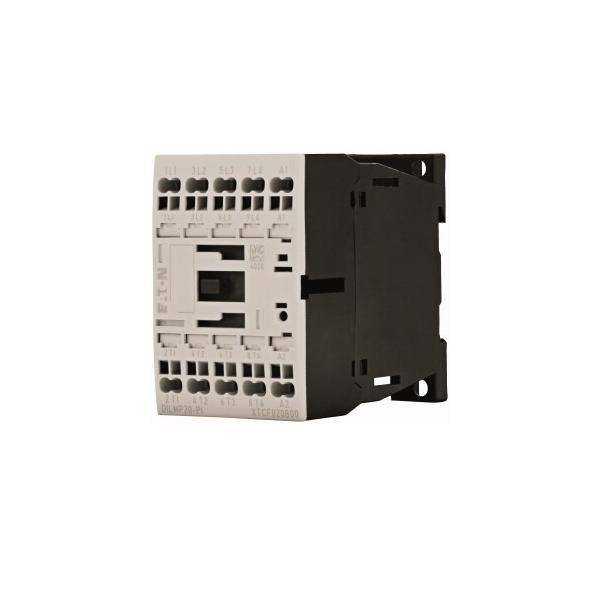

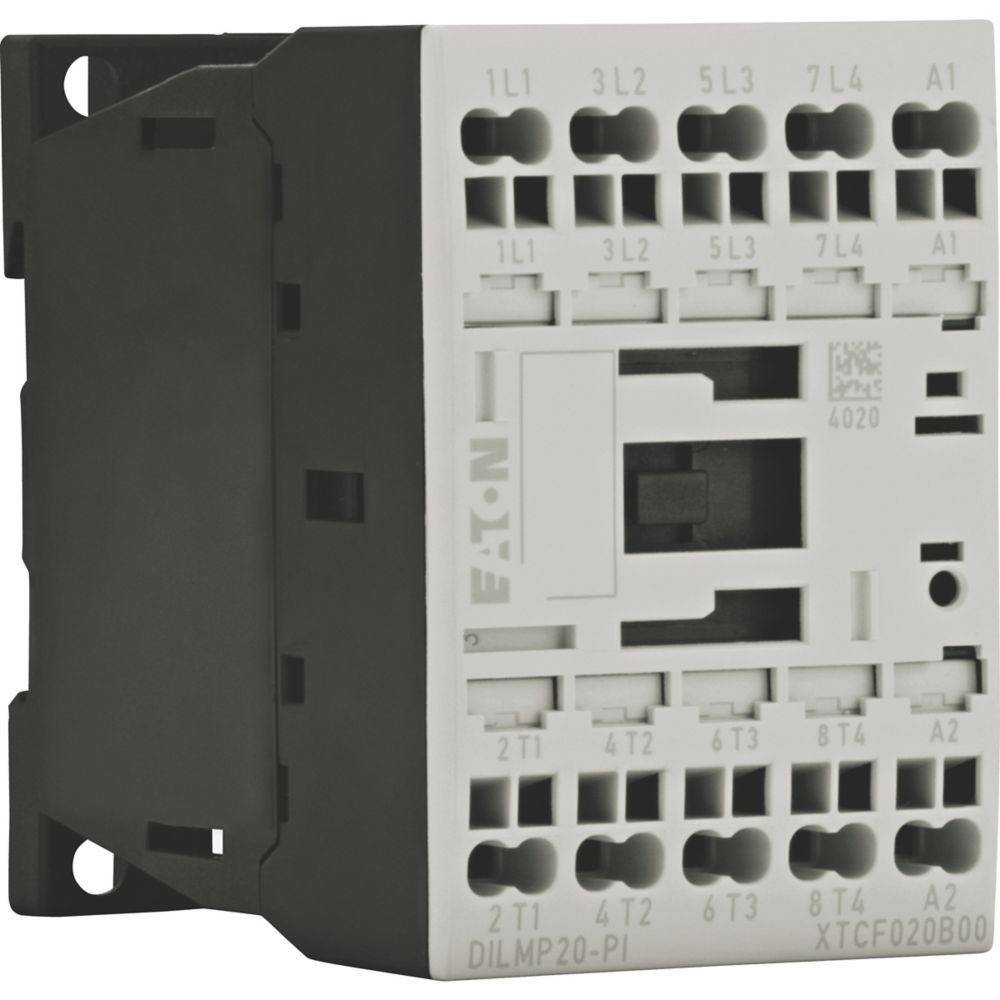

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Leistungsschütz Typ:DILMP20(24V50#199261Bemessungssteuerspeisespannung Us bei AC 50 Hz:24 VBemessungssteuerspeisespannung Us bei AC 60 Hz:24 VBemessungssteuerspeisespannung Us bei DC:0 VSpannungsart zur Betätigung:ACAnzahl der Schließer als Hauptkontakte:4Anschlussart Hauptstromkreis:FederzuganschlussBetriebsspannung bei AC 50 Hz:24..690 VBetriebsspannung bei AC 60 Hz:24..690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:22 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:12 ABemessungsbetriebsleistung bei AC-3, 400 V:5,5 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:10 ABemessungsbetriebsleistung bei AC-4, 400 V:4,5 kWBemessungsbetriebsleistung NEMA:0 kWGeeignet für Reiheneinbau:neinBreite:45 mmHöhe:68 mmTiefe:75 mm
Eaton Leistungsschütz DILMP20(24V50#199261: weitere Details
Leistungsschütz, Anwendung: Leistungsschütze für 4-polige Stromverbraucher, Schütze bis 200 A, 4-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, Anschlusstechnik: Push-in-Klemmen, Anzahl der Pole: 4 Pole, 380 V 400 V: Ie= 12 A, konventioneller thermischer Strom, 3-polig, 50 60 Hz offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith= 18 A, konventioneller thermischer Strom, 1-polig offen: Ith= 60 A, gekapselt: Ith= 54 A, 220 V 230 V: P= 3,5 kW, 380 V 400 V: P= 5,5 kW, 660 V 690 V: P= 6,5 kW EAN: 4015081973453
Geliefert wird: Eaton (Moeller) Leistungsschütz DILMP20(24V50#199261, Verpackungseinheit: 1 Stk., EAN: 4015081973453
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Leistungsschütz Typ:DILMP20(24V50#199261Bemessungssteuerspeisespannung Us bei AC 50 Hz:24 VBemessungssteuerspeisespannung Us bei AC 60 Hz:24 VBemessungssteuerspeisespannung Us bei DC:0 VSpannungsart zur Betätigung:ACAnzahl der Schließer als Hauptkontakte:4Anschlussart Hauptstromkreis:FederzuganschlussBetriebsspannung bei AC 50 Hz:24..690 VBetriebsspannung bei AC 60 Hz:24..690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:22 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:12 ABemessungsbetriebsleistung bei AC-3, 400 V:5,5 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:10 ABemessungsbetriebsleistung bei AC-4, 400 V:4,5 kWBemessungsbetriebsleistung NEMA:0 kWGeeignet für Reiheneinbau:neinBreite:45 mmHöhe:68 mmTiefe:75 mm
Eaton Leistungsschütz DILMP20(24V50#199261: weitere Details
Leistungsschütz, Anwendung: Leistungsschütze für 4-polige Stromverbraucher, Schütze bis 200 A, 4-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, Anschlusstechnik: Push-in-Klemmen, Anzahl der Pole: 4 Pole, 380 V 400 V: Ie= 12 A, konventioneller thermischer Strom, 3-polig, 50 60 Hz offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith= 18 A, konventioneller thermischer Strom, 1-polig offen: Ith= 60 A, gekapselt: Ith= 54 A, 220 V 230 V: P= 3,5 kW, 380 V 400 V: P= 5,5 kW, 660 V 690 V: P= 6,5 kW EAN: 4015081973453
Geliefert wird: Eaton (Moeller) Leistungsschütz DILMP20(24V50#199261, Verpackungseinheit: 1 Stk., EAN: 4015081973453
Lieferumfang
- Geliefert wird: Eaton (Moeller) Leistungsschütz DILMP20(24V50#199261, Verpackungseinheit: 1 Stk., EAN: 4015081973453
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
