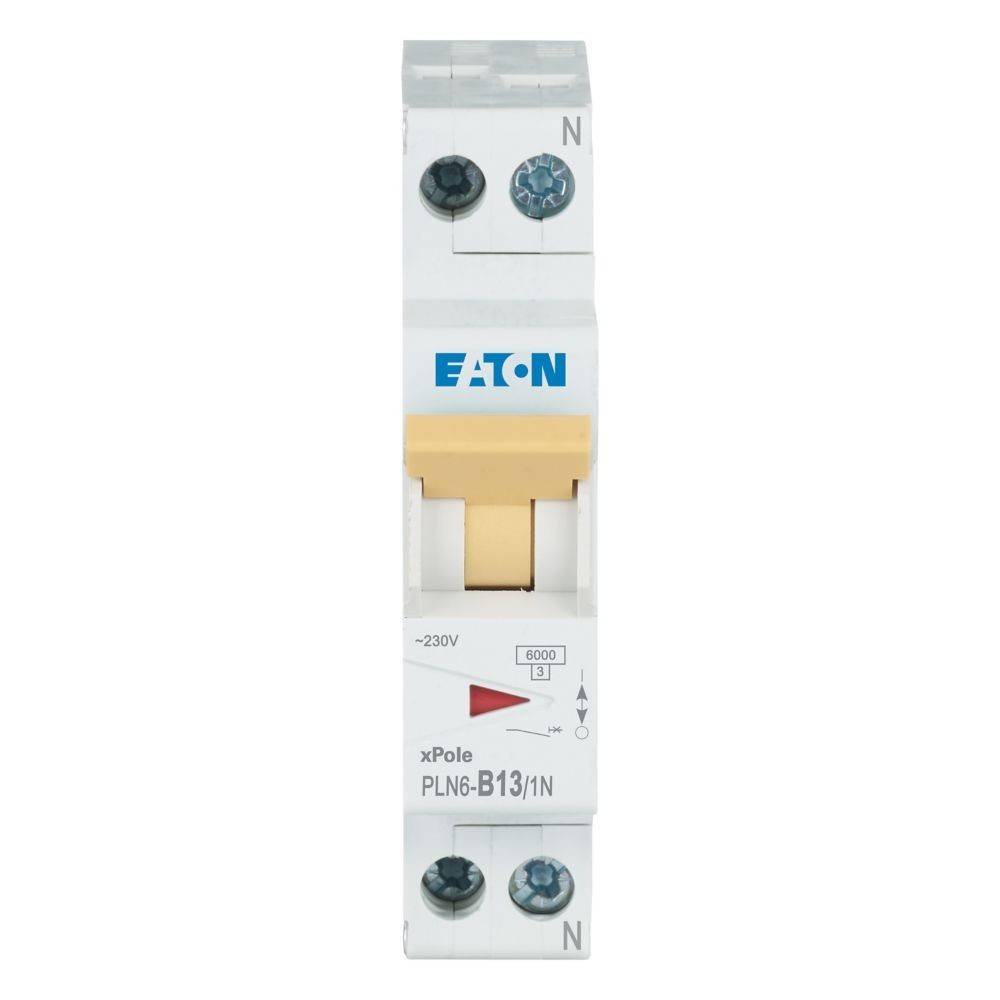

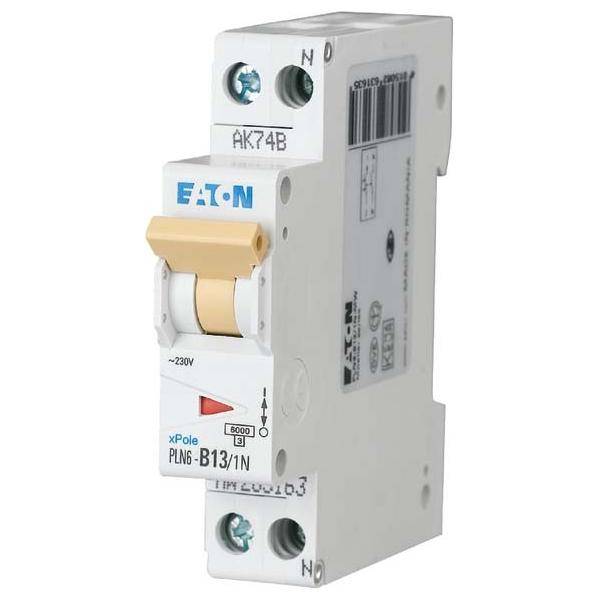

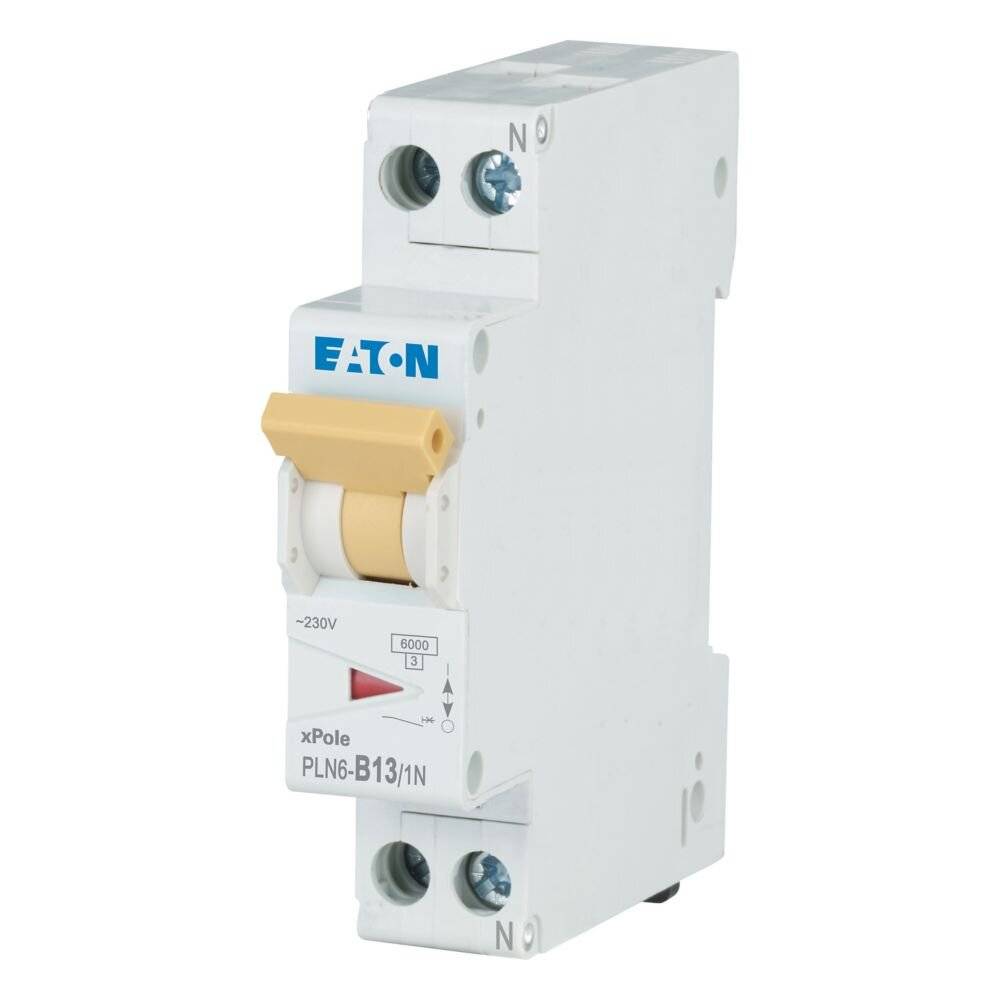

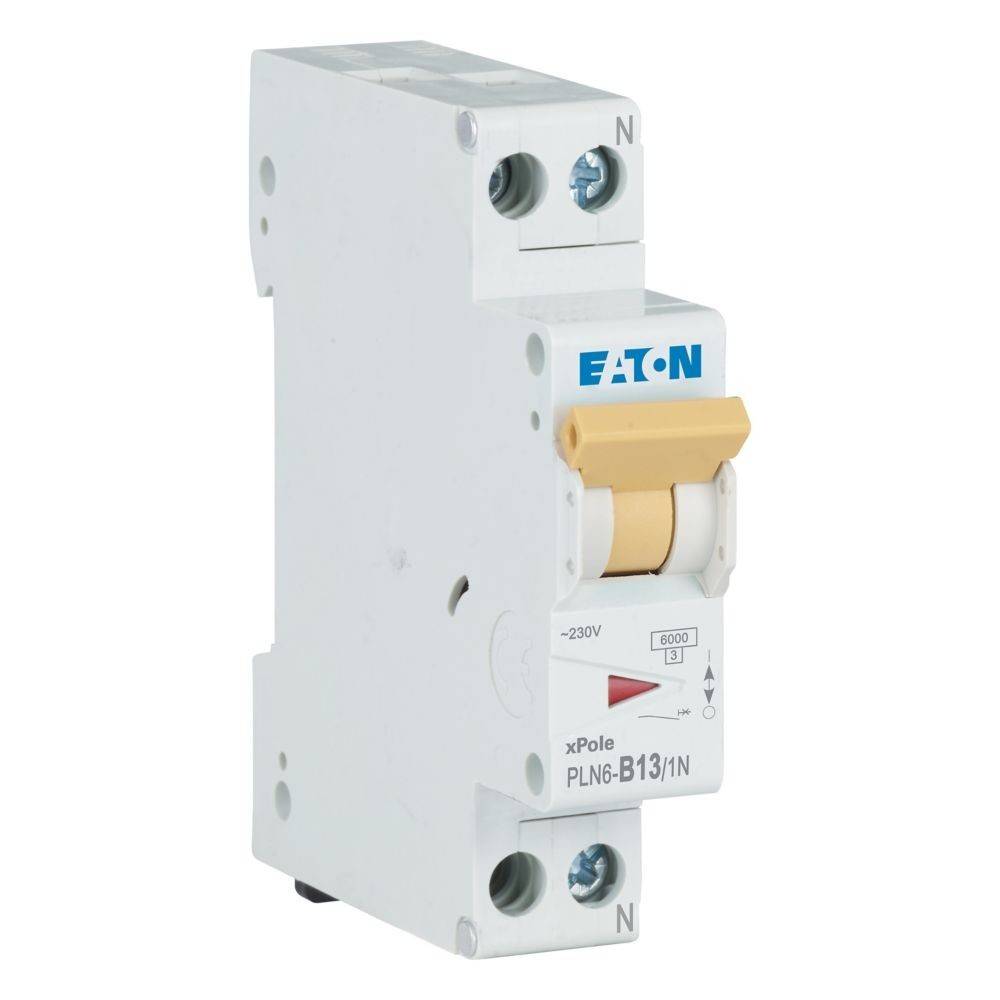

Eaton Leitungsschutzschalter PLN6-B13/1N-DE
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Leitungsschutzschalter
Polzahl
2
Auslöse-Charakteristik
B
Nennstrom - gerundet
6 A
Ausführung
PLN6-B13/1N-DE
Datenblatt (PDF)
Highlights & Details
Eaton Eaton (Installation) Leitungsschutzschalter 13A, 1p+N,Steckkl. B PLN6-B13/1N-DE
- 70,5 mm, B, 2, 1, 13 A, 230 V, 440 V, 4 kV, 6 kA, AC, 0 kA, 50..60 Hz, 2,4 W, 3, Unterputzmontage: nein, Mitschaltender Neutralleiter: ja, Zusatzeinrichtungen möglich: ja, Schutzart (IP): IP20, -25..75 °C, 1..16 mm², Explosionsgeschützt: nein
Technische Daten
- Einbautiefe: 70,5 mmAuslösecharakteristik: BPolzahl (gesamt): 2Anzahl der abgesicherten Pole: 1Bemessungsstrom: 13 ABemessungsspannung: 230 VBemessungsisolationsspannung Ui: 440 VBemessungsstoßspannungsfestigkeit Uimp: 4 kVBemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kASpannungsart: ACBemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kABemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 0 kABemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 0 kAFrequenz: 50..60 HzVerlustleistung: 2,4 WEnergiebegrenzungsklasse: 3Unterputzmontage: neinMitschaltender Neutralleiter: jaÜberspannungskategorie: 3Verschmutzungsgrad: 2Zusatzeinrichtungen möglich: jaBreite in Teilungseinheiten: 1Schutzart (IP): IP20Umgebungstemperatur während des Betriebs: -25..75 °CAnschließbarer Leiterquerschnitt mehrdrähtig: 1..16 mm²Anschließbarer Leiterquerschnitt eindrähtig: 1..16 mm²Explosionsgeschützt: neinVerpackungseinheit: 1 StückMaße (cm): 73 × 20 × 84Bruttogewicht: 0,135 kg, Nettogewicht: 0,13 kgECLASS 7: Leitungsschutzschalter (27141901)
- Ausführung
PLN6-B13/1N-DE
- Nennspannung (Details)
230 V
- Produkt-Art
Leitungsschutzschalter
- Polzahl
2
- Auslöse-Charakteristik
B
- Nennstrom - gerundet
6 A
- Nennstrom
6.0000 A
- Abm.
(B x H x T) 73.0000 x 20.0000 x 84.0000 mm
- Inhalt
1 St.
- Ausschaltvermögen
6 kA
- Breite
73.0000 mm
- Höhe
20.0000 mm
- Tiefe
84.0000 mm
- Typ
PLN6-B13/1N-DE
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 811006135 Eaton Leitungsschutzschalter PLN6-B13/1N-DE
Beschreibung
Eaton Leitungsschutzschalter PLN6-B13/1N-DE
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Leitungsschutzschalter 13A, 1p+N,Steckkl. BTyp:PLN6-B13/1N-DEEinbautiefe:70,5 mmAuslösecharakteristik:BPolzahl (gesamt):2Anzahl der abgesicherten Pole:1Bemessungsstrom:13 ABemessungsspannung:230 VBemessungsisolationsspannung Ui:440 VBemessungsstoßspannungsfestigkeit Uimp:4 kVBemessungsschaltvermögen Icn nach EN 60898 bei 230 V:6 kASpannungsart:ACBemessungsschaltvermögen Icn nach EN 60898 bei 400 V:6 kABemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V:0 kABemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V:0 kAFrequenz:50..60 HzVerlustleistung:2,4 WEnergiebegrenzungsklasse:3Unterputzmontage:neinMitschaltender Neutralleiter:jaÜberspannungskategorie:3Verschmutzungsgrad:2Zusatzeinrichtungen möglich:jaBreite in Teilungseinheiten:1Schutzart (IP):IP20Umgebungstemperatur während des Betriebs:-25..75 °CAnschließbarer Leiterquerschnitt mehrdrähtig:1..16 mm²Anschließbarer Leiterquerschnitt eindrähtig:1..16 mm²Explosionsgeschützt:nein
Eaton Leitungsschutzschalter PLN6-B13/1N-DE: weitere Details
Leitungsschutzschalter, PLN6, 1-polig + N, Auslösecharakteristik: B, Bemessungsstrom Ein: 13 A, Bemessungsschaltvermögen nach IEC/EN 60898-1: 6 kA, Schaltgeräte für den Wohnungsbereich und kommerzielle Anwendungen EAN: 4015082632717
Geliefert wird: Eaton (Installation) Leitungsschutzschalter 13A, 1p+N,Steckkl. B PLN6-B13/1N-DE, Verpackungseinheit: 1 Stk., EAN: 4015082632717
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Leitungsschutzschalter 13A, 1p+N,Steckkl. BTyp:PLN6-B13/1N-DEEinbautiefe:70,5 mmAuslösecharakteristik:BPolzahl (gesamt):2Anzahl der abgesicherten Pole:1Bemessungsstrom:13 ABemessungsspannung:230 VBemessungsisolationsspannung Ui:440 VBemessungsstoßspannungsfestigkeit Uimp:4 kVBemessungsschaltvermögen Icn nach EN 60898 bei 230 V:6 kASpannungsart:ACBemessungsschaltvermögen Icn nach EN 60898 bei 400 V:6 kABemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V:0 kABemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V:0 kAFrequenz:50..60 HzVerlustleistung:2,4 WEnergiebegrenzungsklasse:3Unterputzmontage:neinMitschaltender Neutralleiter:jaÜberspannungskategorie:3Verschmutzungsgrad:2Zusatzeinrichtungen möglich:jaBreite in Teilungseinheiten:1Schutzart (IP):IP20Umgebungstemperatur während des Betriebs:-25..75 °CAnschließbarer Leiterquerschnitt mehrdrähtig:1..16 mm²Anschließbarer Leiterquerschnitt eindrähtig:1..16 mm²Explosionsgeschützt:nein
Eaton Leitungsschutzschalter PLN6-B13/1N-DE: weitere Details
Leitungsschutzschalter, PLN6, 1-polig + N, Auslösecharakteristik: B, Bemessungsstrom Ein: 13 A, Bemessungsschaltvermögen nach IEC/EN 60898-1: 6 kA, Schaltgeräte für den Wohnungsbereich und kommerzielle Anwendungen EAN: 4015082632717
Geliefert wird: Eaton (Installation) Leitungsschutzschalter 13A, 1p+N,Steckkl. B PLN6-B13/1N-DE, Verpackungseinheit: 1 Stk., EAN: 4015082632717
Ausführung
- Ausstattung: 230 V, 440 V, 4 kV, AC, ja, 3, -25..75 °C, 1..16 mm², 1..16 mm²
Lieferumfang
- Geliefert wird: Eaton (Installation) Leitungsschutzschalter 13A, 1p+N,Steckkl. B PLN6-B13/1N-DE, Verpackungseinheit: 1 Stk., EAN: 4015082632717
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
