Eaton Wendeschütz DIULM17/21(110V50HZ)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Wendeschütz
Leistung
7.5 kW
Typ
278133
Kontaktart
6 Schließer
Hilfskontaktart
2 Schließer
Highlights & Details
- DILM,Reversierkombination,Revesierschütz,Schraubkombination,Schraubschützkombination,Schütz,Schützbaustein,Schützkombination,Umkehrkombination,Wendekombination
Technische Daten
- Produkt-Art
Wendeschütz
- Typ
278133
- Kontaktart
6 Schließer
- Hilfskontaktart
2 Schließer
- Steuerspannung (max.)
120 V/AC
- Steuerspannungs-Bereich
120 V/AC (max)
- Schaltspannung (min.)
24 V/AC
- Schaltspannung (max.)
690 V/AC
- Max. Schaltleistung
11000 W
- Dauerstrom (max.)
18 A
7.5 kW
- Passend für Marke
Eaton
- Passend für Serie
Eaton Serie DILM17
- Breite
90 mm
- Höhe
85 mm
- Tiefe
138 mm
- Abm.
(B x H x T) 90 x 85 x 138 mm
- Inhalt
1 St.
90 mm
Wendeschütz
85 mm
138 mm
7.5 kW
6
0
2
0
18 A
18 A
0
FALSE
110-110 V
120-120 V
0-0 V
AC
IP00
Schraubanschluss
Schraubanschluss
24-690 V
24-690 V
0-0 V
AC
sonstige
7.4 kW
- UKCA
nicht relevant
Beschreibung
Eaton Wendeschütz DIULM17/21(110V50HZ)

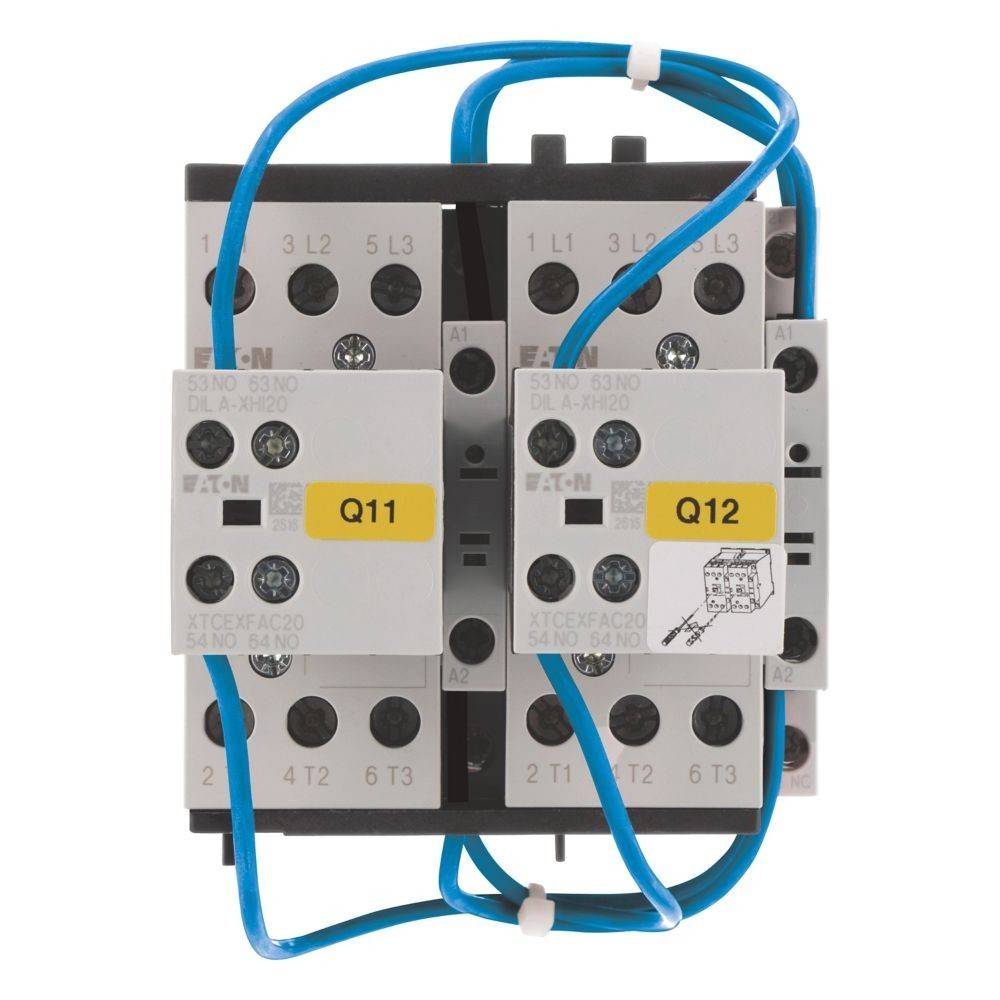

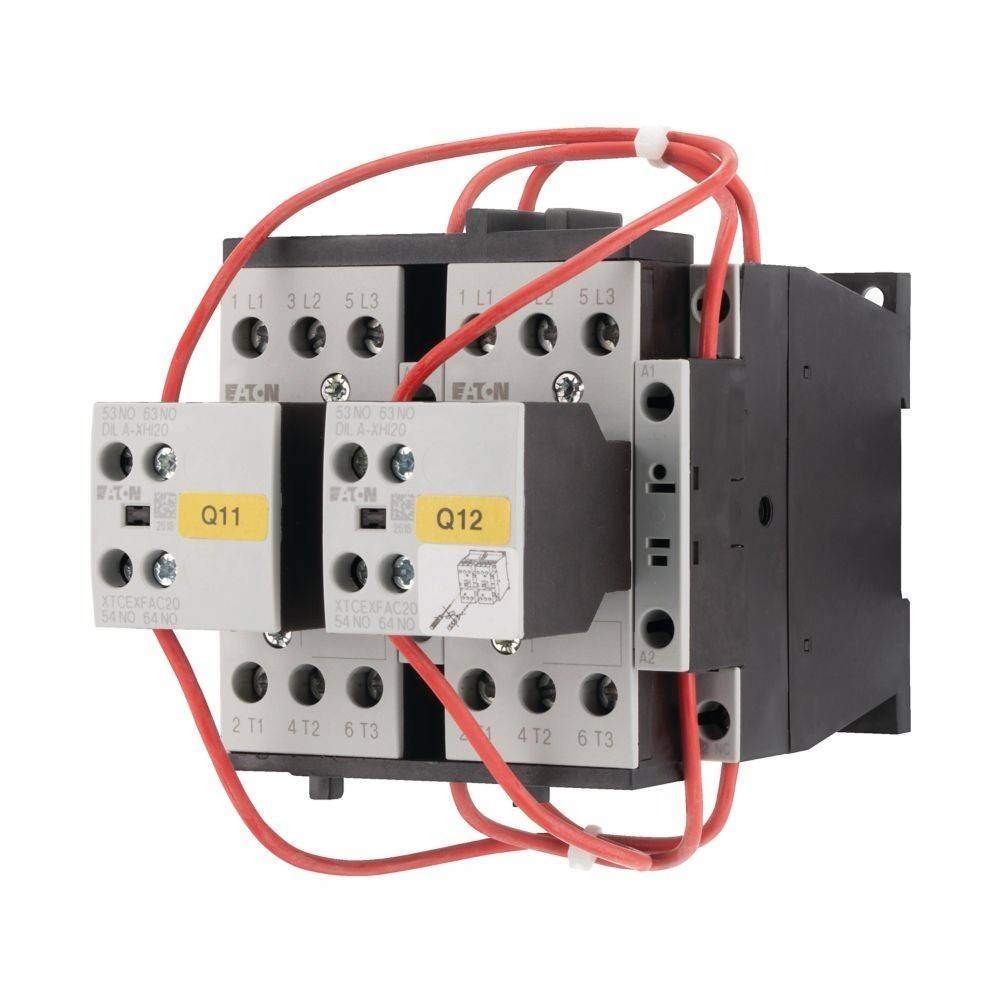

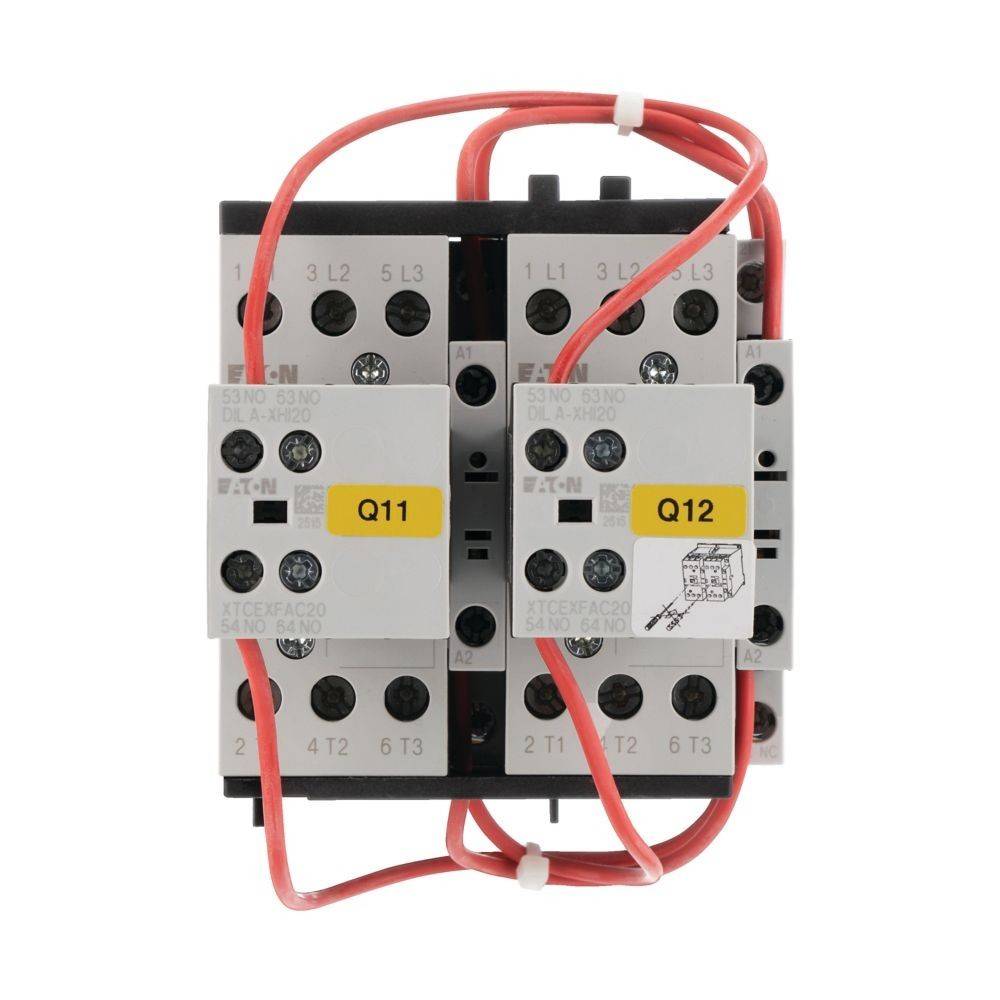

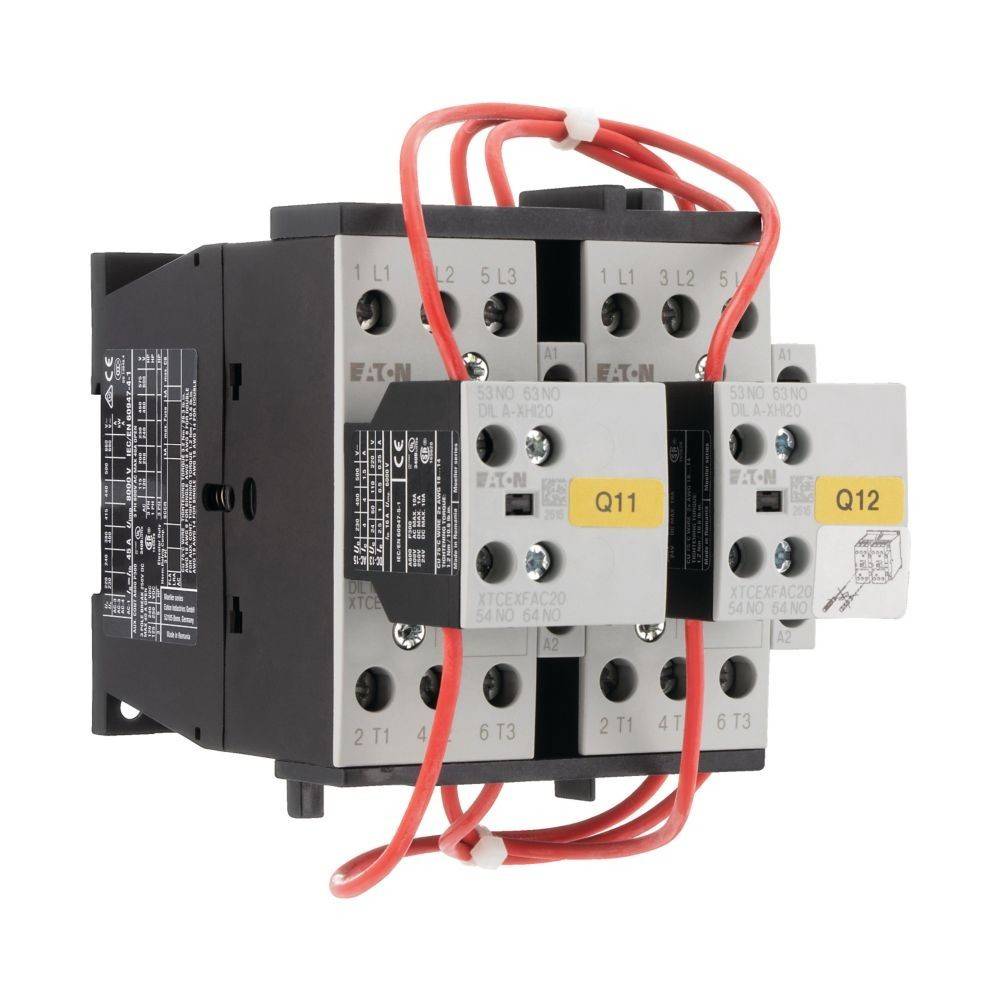

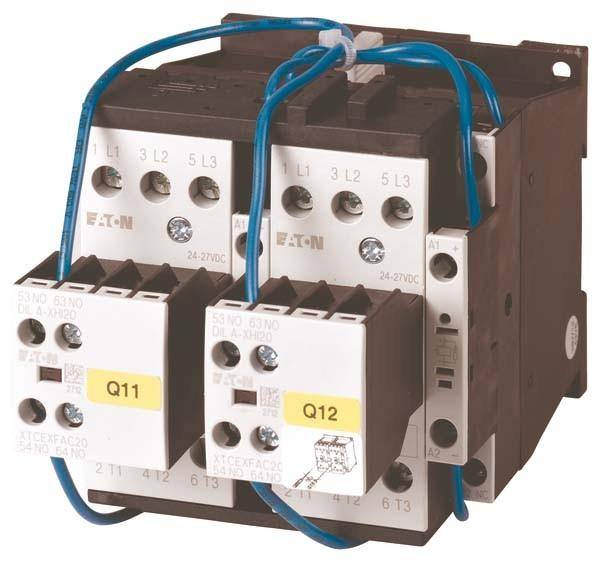

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Wendeschütz 7,5kW/400V,ACTyp:DIULM17/21(110V50HZ)Funktion:WendeschützTragschienenmontage möglich:neinBemessungssteuerspeisespannung Us bei AC 50 Hz:110 VBemessungssteuerspeisespannung Us bei AC 60 Hz:120 VBemessungssteuerspeisespannung Us bei DC:0 VSpannungsart zur Betätigung:ACAnzahl der Schließer als Hauptkontakte:6Anschlussart Hauptstromkreis:SchraubanschlussSpannungsart der Betriebsspannung:ACBetriebsspannung bei AC 50 Hz:24..690 VBetriebsspannung bei AC 60 Hz:24..690 VBetriebsspannung bei DC:0 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:18 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:18 ABemessungsbetriebsleistung bei AC-3, 400 V:7,5 kWBemessungsbetriebsleistung NEMA:7,4 kWAnzahl der Hilfskontakte als Schließer:2Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis:SchraubanschlussSchutzart (IP):IP00Schutzart (NEMA):sonstigeBreite:90 mmHöhe:85 mmTiefe:138 mm
Eaton Wendeschütz DIULM17/21(110V50HZ): weitere Details
Wendeschützkombination, Anwendung: Schützkombinationen für den Motorstart mit zwei Drehrichtungen, Zubehör: Wendekombinationen DIUL, Gebrauchskategorie: NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 18 A, Max. Bemessung für Drehstrommotoren, 50 - 60 Hz AC-3 220 V 230 V: P= 5 kW, 380 V 400 V: P= 7,5 kW, 660 V 690 V: P= 11 kW, Betätigungsspannung: 110 V 50 Hz, 120 V 60 Hz, Stromart AC/DC: Wechselstrombetätigung, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3. EAN: 4015082781330
Geliefert wird: Eaton (Moeller) Wendeschütz 7,5kW/400V,AC DIULM17/21(110V50HZ), Verpackungseinheit: 1 Stk., EAN: 4015082781330
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Wendeschütz 7,5kW/400V,ACTyp:DIULM17/21(110V50HZ)Funktion:WendeschützTragschienenmontage möglich:neinBemessungssteuerspeisespannung Us bei AC 50 Hz:110 VBemessungssteuerspeisespannung Us bei AC 60 Hz:120 VBemessungssteuerspeisespannung Us bei DC:0 VSpannungsart zur Betätigung:ACAnzahl der Schließer als Hauptkontakte:6Anschlussart Hauptstromkreis:SchraubanschlussSpannungsart der Betriebsspannung:ACBetriebsspannung bei AC 50 Hz:24..690 VBetriebsspannung bei AC 60 Hz:24..690 VBetriebsspannung bei DC:0 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:18 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:18 ABemessungsbetriebsleistung bei AC-3, 400 V:7,5 kWBemessungsbetriebsleistung NEMA:7,4 kWAnzahl der Hilfskontakte als Schließer:2Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis:SchraubanschlussSchutzart (IP):IP00Schutzart (NEMA):sonstigeBreite:90 mmHöhe:85 mmTiefe:138 mm
Eaton Wendeschütz DIULM17/21(110V50HZ): weitere Details
Wendeschützkombination, Anwendung: Schützkombinationen für den Motorstart mit zwei Drehrichtungen, Zubehör: Wendekombinationen DIUL, Gebrauchskategorie: NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 18 A, Max. Bemessung für Drehstrommotoren, 50 - 60 Hz AC-3 220 V 230 V: P= 5 kW, 380 V 400 V: P= 7,5 kW, 660 V 690 V: P= 11 kW, Betätigungsspannung: 110 V 50 Hz, 120 V 60 Hz, Stromart AC/DC: Wechselstrombetätigung, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3. EAN: 4015082781330
Geliefert wird: Eaton (Moeller) Wendeschütz 7,5kW/400V,AC DIULM17/21(110V50HZ), Verpackungseinheit: 1 Stk., EAN: 4015082781330
Lieferumfang
- Geliefert wird: Eaton (Moeller) Wendeschütz 7,5kW/400V,AC DIULM17/21(110V50HZ), Verpackungseinheit: 1 Stk., EAN: 4015082781330
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
