Eaton Y7-170430 FRCMM-16/2/003-A FI-Schutzschalter 2phasig A 16 A 0.03 A kaufen

Ein weißer Fehlerstrom-Schutzschalter von Eaton mit Testknopf und Hebel. Aufdruck zeigt technische Spezifikationen und Schema.

Abbildung ähnlich

Ein FI-Schutzschalter von EATON mit schwarzem Kippschalter und gelber Testtaste. Beschriftet mit technischen Details wie 16A, 230V.

Ein weißer elektrischer Schutzschalter mit der Aufschrift 'EATON'. Er besitzt einen gelben Testknopf und eine schwarze Umschalttaste.

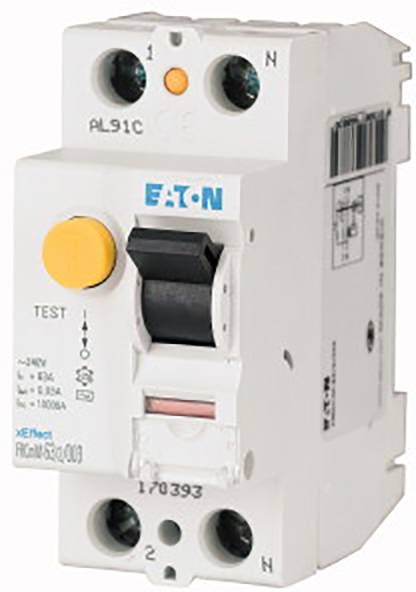

Ein FI-Schutzschalter der Marke Eaton, Modell PFR 30/2/003, mit Testtaste und Kippschalter, kennzeichnet Stromkreisunterbrechung.

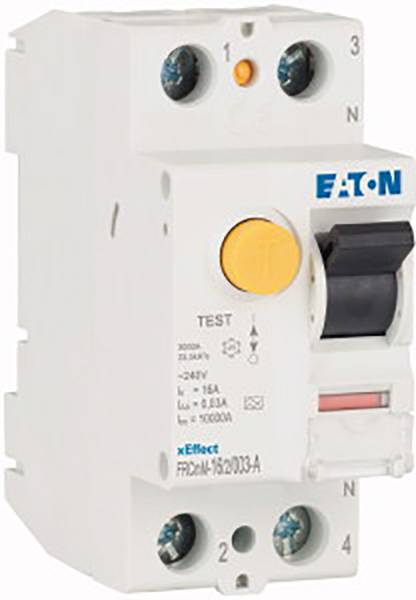

RCD-Schalter mit gelber Testtaste und Hebel, Marke Eaton. Schützt elektrische Stromkreise, detektiert Fehlerstrom zur Vermeidung von Unfällen.

1/5

Abbildung ähnlich

Produkt-Art

FI-Schutzschalter

Polzahl

Auslöse-Charakteristik

Bemessungs-Differenzstrom

0.03 A

Nennstrom - gerundet

16 A

Datenblatt (PDF)

Bald verfügbar

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 145,83 / Stück)

€ 145,83

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

FI-Schalter, 16A, 2p, 30mA, Typ A

2, 240 V, 16 A, 0,03 A, 440 V, 4 kV, DIN-Schiene, A, Selektiver-Typ: nein, Kurzzeitverzögerter Typ: nein, 10 kA, 0,25 kA, AC, Mit Verriegelungsvorrichtung: ja, 50/60 Hz, Zusatzeinrichtungen möglich: ja, Schutzart (IP): IP20, 70,5 mm, -25..40 °C, 1,5..16 mm², 1,5..35 mm², 7035, Explosionsgeschützt: nein

Technische Daten

Polzahl: 2Bemessungsspannung: 240 VBemessungsstrom: 16 ABemessungsfehlerstrom: 0,03 ABemessungsisolationsspannung Ui: 440 VBemessungsstoßspannungsfestigkeit Uimp: 4 kVMontageart: DIN-SchieneFehlerstrom-Typ: ASelektiver-Typ: neinKurzzeitverzögerter Typ: neinKurzschlussfestigkeit (Icw): 10 kAStoßstromfestigkeit: 0,25 kASpannungsart: ACMit Verriegelungsvorrichtung: jaFrequenz: 50/60 HzZusatzeinrichtungen möglich: jaSchutzart (IP): IP20Breite in Teilungseinheiten: 2Einbautiefe: 70,5 mmUmgebungstemperatur während des Betriebs: -25..40 °CVerschmutzungsgrad: 2Anschließbarer Leiterquerschnitt mehrdrähtig: 1,5..16 mm²Anschließbarer Leiterquerschnitt eindrähtig: 1,5..35 mm²RAL-Nummer (ähnlich): 7035Explosionsgeschützt: neinVerpackungseinheit: 1 StückMaße (cm): 86 × 37 × 75Bruttogewicht: 0,201 kg, Nettogewicht: 0,187 kgECLASS 7: Fehlerstrom-Schutzschalter (27142201)

Produkt-Art: FI-Schutzschalter

Polzahl: 2

Auslöse-Charakteristik: A

Bemessungs-Differenzstrom: 0.03 A

Nennstrom: 16 A

Nennstrom - gerundet: 16 A

Ausführung: 2phasig

Ausführung: 1 polig + N

Inhalt: 1 St.

: DIN-Schiene

: 70.5 mm

: 16 A

: 240 V

: 440 V

: 2

: 0.03 A

: A

: FALSE

: 10 kA

: 0.25 kA

: 2

: 2

: FALSE

: FALSE

: 50/60 Hz

: IP20

: 1.5-35 mm²

: 1.5-16 mm²

: TRUE

: 25-40 °C

: TRUE

: 4

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2622164 Eaton Y7-170430 FRCMM-16/2/003-A FI-Schutzschalter 2phasig A 16 A 0.03 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2622164 Eaton Y7-170430 FRCMM-16/2/003-A FI-Schutzschalter 2phasig A 16 A 0.03 A

Information

Information 2622164 Eaton Y7-170430 FRCMM-16/2/003-A FI-Schutzschalter 2phasig A 16 A 0.03 A

Beschreibung

Design
Spannungsunabhängiger Fehlerstromschutzschalter für industrielle und kommerzielle Anwendungen mit hohem Nennstrom
Doppel-Komfortklemme (Lift/Maul), beidseitig
Kontaktstellungsanzeige rot-grün
Die Funktion des Schalters ist lageunabhängig

Anwendungshinweise
Der Fehlerstromschutzschalter und dessen Auslösung ist netzspannungsunabhängig (VI) und ermöglicht einen Einsatz in allen Zutrittsbereichen. Der Fehlerstromschutzschalter ist geeignet um Fehlerschutz, Zusatzschutz und/ oder Brandschutz bereitzustellen. Es gelten die Anforderung der entsprechenden Errichtungsvorschrift (e.g.: IEC/EN 60364)

Prüftaste
Die Testtaste “T” ist alle 6 Monate zu betätigen. Über diesen Umstand und dessen Verantwortung ist der Anlagenbetreiber nachweislich zu informieren. Unter speziellen Bedingungen (z.B. Feuchte und/oder staubige Umgebung, Umgebungen mit verschmutzenden und/oder korrodierenden Bedingungen, Umgebungen mit hohen Temperaturschwankungen, Installationen mit Risiken von Überspannungen durch Schalten von Geräten und/oder atmosphärischer Entladungen, mobile Stromversorgungseinrichtungen), ist es empfohlen monatlich zu testen. Es gelten die Vorgaben der Errichtungsvorschrift in Bezug auf spezielle Anwendungen und Umgebungen. Wenn das Schaltgerät zeitgleich eine rote sowie gelbe LED zeigt, muss die
Testtaste gedrückt werden und die Schritte in der Montageanweisung befolgt werden.

Durch die Betätigung der Testtaste “T” wird nur die Funktion des Fehlerstrom-(FI)-Schutzschalters getestet. Dieser Test ersetzt weder die Erdungswiderstandsmessung (RE), noch die ordnungsgemäße
Schutzleiterzustandsprüfung, die gesondert durchgeführt werden müssen.
