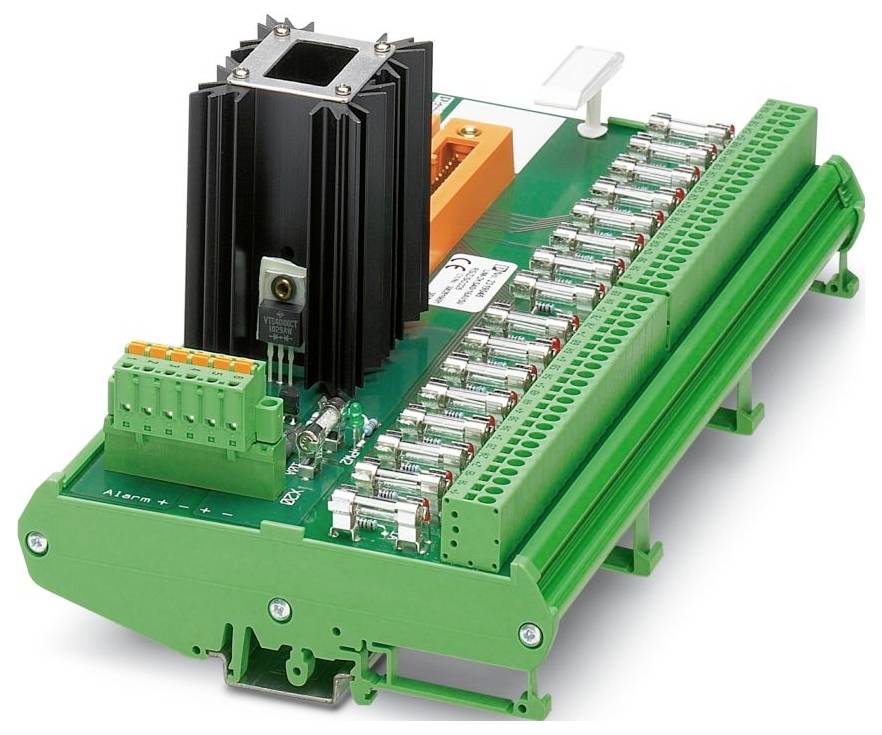

Eingabemodul Phoenix Contact 2319045 UM-2KS40/16AI/SI/RS/Z/SO225 Inhalt: 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Eingabemodul
Gesamtpolzahl
48
Anschluss
Yokogawa KS
Federklemme
Befestigungs-Art
Tragschienenmontage
AWG
24 - 12
Datenblatt (PDF)
100 Stück
Verkauf und Versand:
versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter
Anzahl
Gesamt
€ 391,03
steuerfreie IGL
Kostenfreier Versand
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Polzahl: 6
- Nennspannung UN: 30 V DC
- Anschlussart: Yokogawa, KS kompatibel
- Anzugsdrehmoment: 0,5 Nm
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 24 ... 12
- Breite: 250 mm
- Höhe: 125,4 mm
- Tiefe: 97,9 mm
- Farbe: grün (RAL 6021)
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP00
- Umgebungstemperatur (Betrieb): -20 °C ... 55 °C
- Höhenlage: < 2000 m
- Normen/Bestimmungen: EN IEC 60664-1
- Montageart: Tragschienenmontage
- Überspannungskategorie: II
- Verschmutzungsgrad: 2
- Luft- und Kriechstrecken: Luft- und Kriechstrecken
- Einbaulage: beliebig
- Hinweis zum Betrieb: Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
- Artikelabmessungen: Artikelabmessungen
- Versorgung: Versorgung
- Anzahl der Kanäle: 16
- Isolierung: Funktionsisolierung
- Bemessungsisolationsspannung: 50 V
- Bemessungsstoßspannung: 0,5 kV (1,2 / 50 μs)
- Schutzart (Einbauort): ≥ IP54 (Einbauort)
- Statusanzeige vorhanden: ja, bei Sicherungsausfall
- Anzahl der Anschlüsse: 2
- Isolationseigenschaften: Luft- und Kriechstrecken: Isolationseigenschaften: Luft- und Kriechstrecken
- Isolierstofftyp Gehäuse: PVC
- Max. Strombelastbarkeit je Zweig: 1 A
- Passende I/O-Karte: SAI143
- Feldebene: Feldebene
- Steuerungsebene: Steuerungsebene
- Unterstützte Steuerung: YOKOGAWA ProSafe-RS: Unterstützte Steuerung: YOKOGAWA ProSafe-RS
- Produkt-Art
Eingabemodul
- Gesamtpolzahl
48
- Anschluss
Yokogawa KS
Federklemme
- Befestigungs-Art
Tragschienenmontage
24 - 12
- Abm.
(L x B x H) 97.9 x 250 x 125.4 mm
- Inhalt
1 St.
- Polzahl
48
- Breite
250 mm
- Höhe
125.4 mm
- Länge
97.9 mm
- Querschnitt flexibel (max.)
2.5 mm²
- Querschnitt starr (max.)
4 mm²
- Querschnitt flexibel (min.)
0.2 mm²
- Querschnitt starr (min.)
0.2 mm²
- Tiefe
97.9 mm
- Bemessungsstrom
1 A
- Bemessungsspannung
30 V
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3579017 Eingabemodul Phoenix Contact 2319045 UM-2KS40/16AI/SI/RS/Z/SO225 Inhalt: 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3579017 Eingabemodul Phoenix Contact 2319045 UM-2KS40/16AI/SI/RS/Z/SO225 Inhalt: 1 St.
Beschreibung
16-kanaliges Analog-Eingabemodul mit Federkraftanschluss und redundanter Spannungseinspeisung. Geeignet für die Yokogawa-Karte SAI 143.
Lieferumfang
- Geliefert wird: Phoenix Contact Eingabemodul 2319045, Verpackungseinheit: 1 Stk., EAN: 4046356340656
