Eingabemodul Phoenix Contact 2905003 UM-2KS40/16AI-J/SI/RS/SO225 Inhalt: 1 St. kaufen

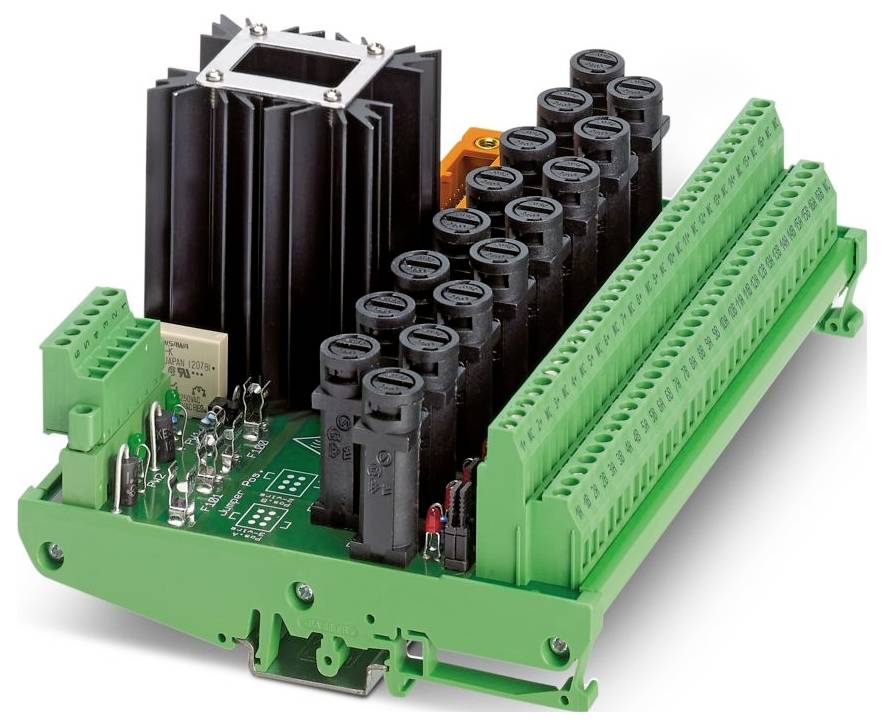

'Elektronische Leiterplatte mit schwarzem Kühlkörper, grünen Anschlussklemmen und mehreren schwarzen zylindrischen Komponenten für industrielle Anwendungen.'

Abbildung ähnlich

Produkt-Art

Eingabemodul

Gesamtpolzahl

Anschluss

Yokogawa KS

Schrauben

Befestigungs-Art

Tragschienenmontage

AWG

24 - 12

Datenblatt (PDF)

Lieferung Mo., 30. Nov. 2026

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 360,99

steuerfreie IGL

Kostenfreier Versand

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Technische Daten

Polzahl: 6
Nennspannung UN: 24 V DC;19,2 V DC ... 30 V DC
Anschlussart: Yokogawa, KS kompatibel
Anzugsdrehmoment: 0,5 Nm
Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt starr: 0,34 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 24 ... 12
Breite: 181,4 mm
Höhe: 127,5 mm
Tiefe: 94,7 mm
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP00
Umgebungstemperatur (Betrieb): -20 °C ... 55 °C
Höhenlage: ≤ 2000 m
Normen/Bestimmungen: EN IEC 60664-1
Montageart: Tragschienenmontage
Überspannungskategorie: II
Verschmutzungsgrad: 2
Luft- und Kriechstrecken: Luft- und Kriechstrecken
Einbaulage: beliebig
Hinweis zum Betrieb: Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
Betriebsart: 100 % ED
Artikelabmessungen: Artikelabmessungen
Montagehinweis: anreihbar ohne Abstand
Schaltspannung maximal: 25 V AC;48 V DC
Statusanzeige: LED (rot)
Versorgung: Versorgung
Anzahl der Kanäle: 16
Isolierung: Funktionsisolierung
Betriebsspannungsanzeige: LED grün
Kontaktausführung: 1 Schließer
Grenzdauerstrom: 1 A
Bemessungsisolationsspannung: 50 V
Bemessungsstoßspannung: 0,5 kV
Schutzart (Einbauort): ≥ IP54 (Einbauort)
Statusanzeige vorhanden: ja, bei Sicherungsausfall
Art des Schaltkontaktes: Doppelkontakt
Kontaktmaterial: AgNi, 5 µm hartvergoldet
Schaltstrom minimal: 1 mA
Abschaltleistung (ohmsche Last) maximal: 24 W (24 V DC);48 W (48 V DC);25 VA (25 V AC)
Anzahl der Anschlüsse: 2
Isolationseigenschaften: Luft- und Kriechstrecken: Isolationseigenschaften: Luft- und Kriechstrecken
Passende I/O-Karte: SAI143
Feldebene: Feldebene
Steuerungsebene: Steuerungsebene
Max. zulässiger Strom: 0,9 A (pro Pfad, abgesichert über Sicherung 1 A, 5x20 träge (nur Kurzschlussschutz))
Max. zulässiger Summenstrom: 10 A (abgesichert über Sicherung 10 A, 5x20 träge (nur Kurzschlussschutz))
Unterstützte Steuerung: YOKOGAWA ProSafe-RS: Unterstützte Steuerung: YOKOGAWA ProSafe-RS
Alarmkontakt: Alarmkontakt

Produkt-Art: Eingabemodul

Gesamtpolzahl: 66

Anschluss: Yokogawa KS
Schrauben

Befestigungs-Art: Tragschienenmontage

: 24 - 12

Abm.: (L x B x H) 94.7 x 181.4 x 127.5 mm

Inhalt: 1 St.

Polzahl: 66

Breite: 181.4 mm

Höhe: 127.5 mm

Länge: 94.7 mm

Querschnitt flexibel (max.): 2.5 mm²

Querschnitt starr (max.): 4 mm²

Querschnitt flexibel (min.): 0.2 mm²

Querschnitt starr (min.): 0.2 mm²

Tiefe: 94.7 mm

Bemessungsstrom: 0.9 A

Bemessungsspannung: 24 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3579875 Eingabemodul Phoenix Contact 2905003 UM-2KS40/16AI-J/SI/RS/SO225 Inhalt: 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3579875 Eingabemodul Phoenix Contact 2905003 UM-2KS40/16AI-J/SI/RS/SO225 Inhalt: 1 St.

Beschreibung

16-kanaliges Analog-Eingabemodul mit Schraubanschluss, redundanter Spannungseinspeisung und zusätzlichen Jumpern pro Kanal. Geeignet für die Yokogawa-Karte SAI 143.
