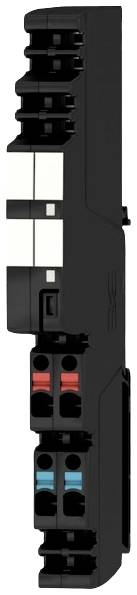

Elektronische Lastüberwachung Weidmüller AMG ELM-10F EX 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Elektronische Lastüberwachung
Typ
AMG ELM-10F EX
Leistung
1708 mW
Anschluss
Push-In-Klemme
Schutzart
IP20
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
€ 33,33
3
3% = € 1,09
€ 32,24
5
5% = € 1,52
€ 31,81
10
5% = € 1,80
€ 31,53
25
6% = € 2,02
€ 31,31
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 33,33 / Stück)
€ 39,99
-17 %
€ 33,33
zzgl. MwSt.
Nur noch 5 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Eingangsspannungsbereich DC: 18…30 V DC
- Stromaufnahme (Leerlauf): 25 mA
- Stromaufnahme (Volllast): IOUT +30 mA
- Conformal Coating: Ja
- Relais zum Freischalten des Ausgangs: Nein
- Verlustleistung Leerlauf: 408 mW
- Verlustleistung Nennlast: 1708 mW
- Überspannungskategorie: III
- Überspannungsschutz Eingang, Ausgang, Bus: Surpressor Diode
- Anzahl Klemmen: 4 (++ / --)
- Schraubendreherklinge: 0,6 x 3,5
- LED Grün: Betrieb (störungsfrei)
- LED Rot: Lastüberwachung ist abgeschaltet, Lastüberwachung hat ausgelöst (blinkend), Interner Fehler (schnell blinkend)
- Produkt-Art
Elektronische Lastüberwachung
- Typ
AMG ELM-10F EX
1708 mW
- Anschluss
Push-In-Klemme
IP20
- Min. Temperatur
-25 °C
- Max. Temperatur
+55 °C
- Breite
12.2 mm
- Höhe
125 mm
- Tiefe
96.5 mm
- Abm.
(B x H x T) 12.2 x 125 x 96.5 mm
- Inhalt
1 St.
- Gewicht
57 g
- AWG max.
12
- AWG min.
26
- Herstellerfarbe
Schwarz
- Nennspannung
24 V/DC
- Nennstrom
10 A
- Querschnitt flexibel (max.)
2.5 mm²
- Querschnitt starr (max.)
2.5 mm²
- Querschnitt flexibel (min.)
0.14 mm²
- Querschnitt starr (min.)
0.14 mm²
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1669202 Elektronische Lastüberwachung Weidmüller AMG ELM-10F EX 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1669202 Elektronische Lastüberwachung Weidmüller AMG ELM-10F EX 1 St.
Beschreibung
Der effiziente Betrieb von Maschinen und Anlagen erfordert ausfallsichere und wartungsfreundliche Steuerstromverteilungen, die zeit- und platzsparend installierbar sind.
Mit dem neuen maxGUARD-System werden die bisher separat verbauten Reihenklemmen zur Potentialverteilung in den Ausgängen der elektronischen Lastüberwachungen zum integralen Bestandteil einer 24-V-DC-Steuerstromverteilung.
Die neuartige Kombination von Lastüberwachung und Potentialverteilung spart Zeit bei der Installation, erhöht die Ausfallsicherheit und verringert den Platzbedarf auf der Tragschiene um 50 Prozent.
Mit dem neuen maxGUARD-System werden die bisher separat verbauten Reihenklemmen zur Potentialverteilung in den Ausgängen der elektronischen Lastüberwachungen zum integralen Bestandteil einer 24-V-DC-Steuerstromverteilung.
Die neuartige Kombination von Lastüberwachung und Potentialverteilung spart Zeit bei der Installation, erhöht die Ausfallsicherheit und verringert den Platzbedarf auf der Tragschiene um 50 Prozent.
Lieferumfang
- Geliefert wird: Weidmüller Elektr, Lastüberwachung 10A, 24V DC AMG ELM-10F EX, Verpackungseinheit: 1 Stk., EAN: 4050118419498
