ELTAKO - Drehstromzähler DSZ16DE-3x100A
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Typ
28380616
UKCA
Ja
Technische Daten
- Typ
28380616
- UKCA
Ja
Beschreibung

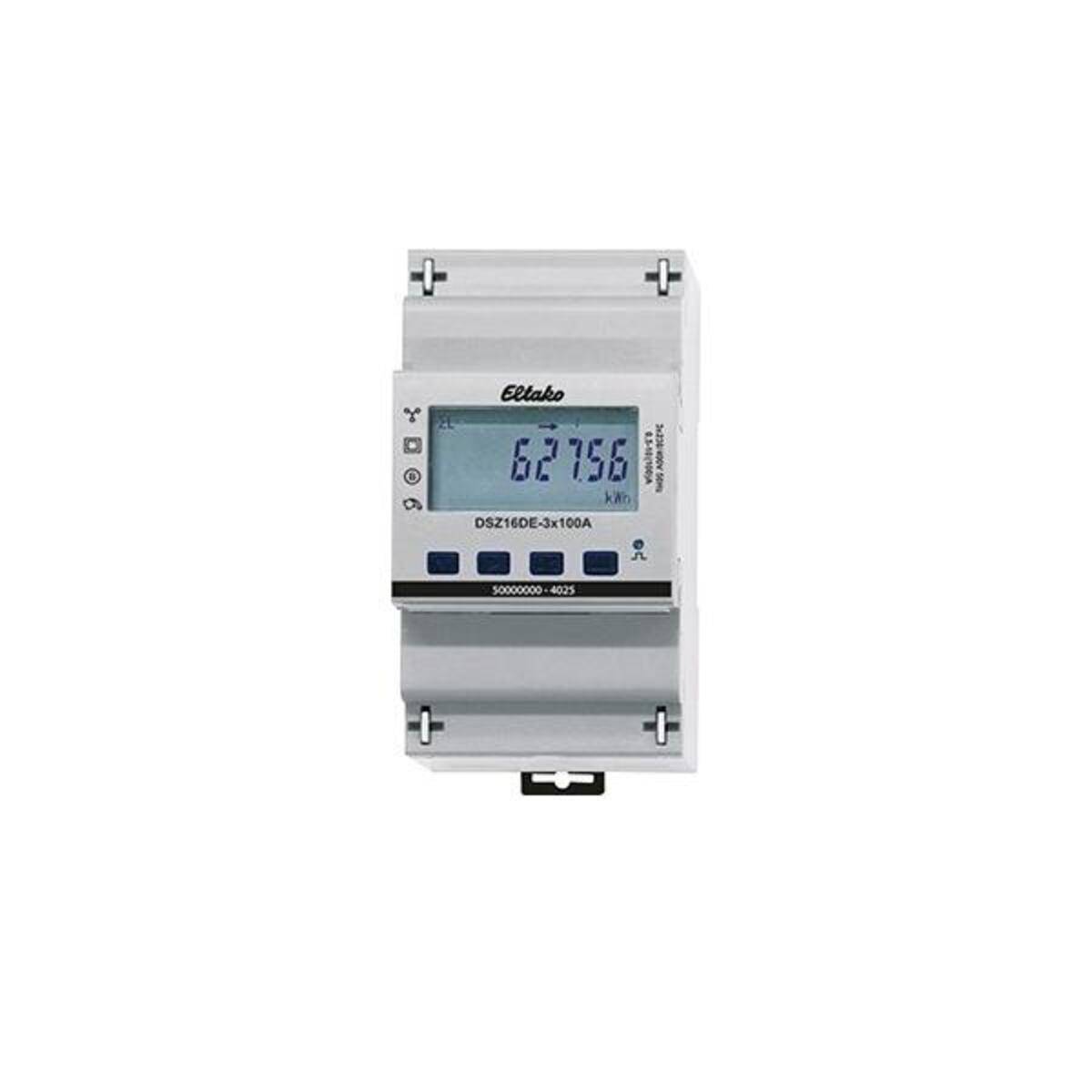

Eltako Drehstromzähler DSZ16DE-3x100A
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EltakoBezeichnung:Drehstromzähler ohne MIDTyp:DSZ16DE-3x100AZählertyp:elektronischNennstrom (In):10 AMaximalstrom (Imax):80 ANennspannung (Un) N-L:230 VNennspannung (Un) L-L:400 VFrequenz:50 HzLeistungsaufnahme:0,5 WGenauigkeitsklasse:BPolart:VierleiterAusführung:DirektmessungEnergieart:WirkleistungGeeignet für:Bezug/LieferungTarifausführung:ZweitarifRücklaufsperre:jaGeeicht:neinImpulsausgang:optischImpulsart:S0Impulsrate:1000 Imp/kWh (kvarh)Anzeigeart:digitalMontageart:REGBreite in Teilungseinheiten:4Breite:70 mmTiefe:58 mmHöhe:82 mmAusführung der Schnittstelle:sonstigeAnzahl der Stellen:7Schutzart (IP):IP20
Eltako Drehstromzähler DSZ16DE-3x100A: weitere Details
Maximalstrom 3x100A, Stand-by-Verlust nur 0,8 Watt je Pfad. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 3 Teilungseinheiten = 54mm breit, 58mm tief. Genauigkeitsklasse B (1%). Mit S0-Schnittstelle. Der direkt messende Drehstromzähler misst die Wirkenergie anhand der zwischen den Eingängen und Ausgängen fließenden Ströme. Der Eigenverbrauch von nur maximal 0,8 Watt Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt. Wie alle Zähler ohne MID-Konformitätserklärung in Europa nicht für die monetäre Stromabrechnung zugelassen. Es können 1, 2 oder 3 Außenleiter mit Strömen bis zu 100 A angeschlossen werden. Der Anlaufstrom beträgt 4OmA. Der N-Anschluss muss vorhanden sein. Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden. Der Leistungsbezug wird mit einem 100-mal je kWh blinkenden Balken im Display angezeigt. Serienmäßig auch als 2-Tarif-Zähler verwendbar: Zunächst schaltet sich die Hintergrundbeleuchtung ein. Danach können die Gesamt-Wirkenergie je Tarif, die Wirkenergie des rücksetzbaren Speichers RS1 bzw. RS2 sowie die Momentanwerte Leistung, Spannung und Strom je Außenleiter angezeigt werden. Fehlermeldung (false): Bei fehlendem Außenleiter oder falscher Stromrichtung werden false und der entsprechende Außenleiter im Display angezeigt. EAN: 4010312502242
Geliefert wird: Eltako Drehstromzähler ohne MID DSZ16DE-3x100A, Verpackungseinheit: 1 Stk., EAN: 4010312502242
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EltakoBezeichnung:Drehstromzähler ohne MIDTyp:DSZ16DE-3x100AZählertyp:elektronischNennstrom (In):10 AMaximalstrom (Imax):80 ANennspannung (Un) N-L:230 VNennspannung (Un) L-L:400 VFrequenz:50 HzLeistungsaufnahme:0,5 WGenauigkeitsklasse:BPolart:VierleiterAusführung:DirektmessungEnergieart:WirkleistungGeeignet für:Bezug/LieferungTarifausführung:ZweitarifRücklaufsperre:jaGeeicht:neinImpulsausgang:optischImpulsart:S0Impulsrate:1000 Imp/kWh (kvarh)Anzeigeart:digitalMontageart:REGBreite in Teilungseinheiten:4Breite:70 mmTiefe:58 mmHöhe:82 mmAusführung der Schnittstelle:sonstigeAnzahl der Stellen:7Schutzart (IP):IP20
Eltako Drehstromzähler DSZ16DE-3x100A: weitere Details
Maximalstrom 3x100A, Stand-by-Verlust nur 0,8 Watt je Pfad. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 3 Teilungseinheiten = 54mm breit, 58mm tief. Genauigkeitsklasse B (1%). Mit S0-Schnittstelle. Der direkt messende Drehstromzähler misst die Wirkenergie anhand der zwischen den Eingängen und Ausgängen fließenden Ströme. Der Eigenverbrauch von nur maximal 0,8 Watt Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt. Wie alle Zähler ohne MID-Konformitätserklärung in Europa nicht für die monetäre Stromabrechnung zugelassen. Es können 1, 2 oder 3 Außenleiter mit Strömen bis zu 100 A angeschlossen werden. Der Anlaufstrom beträgt 4OmA. Der N-Anschluss muss vorhanden sein. Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden. Der Leistungsbezug wird mit einem 100-mal je kWh blinkenden Balken im Display angezeigt. Serienmäßig auch als 2-Tarif-Zähler verwendbar: Zunächst schaltet sich die Hintergrundbeleuchtung ein. Danach können die Gesamt-Wirkenergie je Tarif, die Wirkenergie des rücksetzbaren Speichers RS1 bzw. RS2 sowie die Momentanwerte Leistung, Spannung und Strom je Außenleiter angezeigt werden. Fehlermeldung (false): Bei fehlendem Außenleiter oder falscher Stromrichtung werden false und der entsprechende Außenleiter im Display angezeigt. EAN: 4010312502242
Geliefert wird: Eltako Drehstromzähler ohne MID DSZ16DE-3x100A, Verpackungseinheit: 1 Stk., EAN: 4010312502242
Lieferumfang
- Geliefert wird: Eltako Drehstromzähler ohne MID DSZ16DE-3x100A, Verpackungseinheit: 1 Stk., EAN: 4010312502242
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
