Escha 8004815 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Polzahl Sensoren: 5 1 St. Piece kaufen

Ein schwarzer und silberner Metallverbinder mit einem Gewinde-Ende, der für industrielle oder elektronische Anwendungen verwendet wird, von der Seite betrachtet.

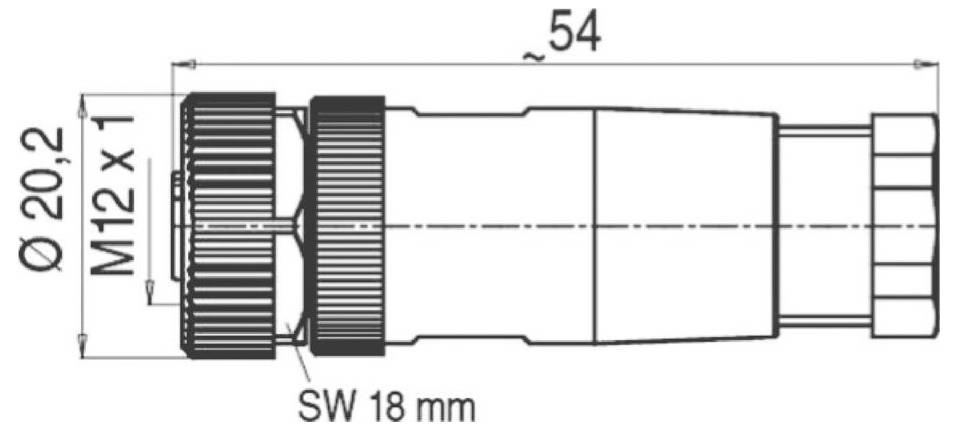

Technische Zeichnung eines zylindrischen Steckers, beschriftet M12 x 1. Abmessungen: Durchmesser 20,2 mm, Länge circa 54 mm, SW 18 mm.

1/2

Produkt-Art

Sensor-/Aktor-Steckverbinder, unkonfektioniert

Anschlussseite A

M12-Buchse, gerade

Polzahl

Nennspannung

60 V

Nennstrom

4.0 A

Datenblatt (PDF)

Sofort-Lieferung Mi., 9. Sept.

12 Stück

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 9,99 / Stück)

€ 9,99

zzgl. gesetzl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Technische Daten

Bemessungsspannung: 60V
Isolationswiderstand: ≥108 Ω
Material Griffkörper: Kunststoff, PA, BK
Material Kontakte: Metall, CuZn, CuSnZn
Material Kontaktträger: Kunststoff, PA, BK
Mechanische Lebensdauer: >50 Steckzyklen
Normen: IEC 61076-2-101
Polzahl: 5
Schutzart (montiert): IP67
Steckverbinder: Buchse, gerade, M12
Strombelastbarkeit pro Pin (bei 40°C): 4.0 A
Umgebungstemperatur: -40°C...+85°C
Verschmutzungsgrad: 3
Codierung: A
Durchgangswiderstand: 8 mΩ
Material Überwurf: Metall, GD-ZN, vernickelt
Anschlussart: Schraub-/Klemmanschluss
Anschlussquerschnitt: Max. 0,75 mm²
Kabeldurchlass: 4...6 mm

Verpackungsart: Piece

Typ: WAKC5K

Produkt-Art: Sensor-/Aktor-Steckverbinder, unkonfektioniert

Anschlussseite A: M12-Buchse, gerade

Polzahl: 5

Nennspannung: 60 V

Nennstrom: 4.0 A

Nennstrom - gerundet: 4 A

Anschlussquerschnitt (max.): 0.75 mm²

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.75 mm²

Anschluss: Schraubklemme

Gewinde-Typ Anschlussseite: M12

Kodierung: A

Kontaktmaterial: CuSnZn

Kontaktoberfläche: CuZn

max. Querschnitt: 0.75 mm²

Min. Temperatur: -40 °C

Max. Temperatur: 85 °C

Verschlussart: Schraub

Herst.-Teilenr.: 8004815

Inhalt: 1 St.

Kabel-Ø (max.): 6 mm

Kabel-Ø (min.): 4 mm

Kabel-Ø-Bereich: 4 - 6 mm

Dokumente & Downloads

Datenblatt

Datenblatt 3553345 Escha 8004815 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Polzahl Sensoren: 5 1 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3553345 Escha 8004815 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Polzahl Sensoren: 5 1 St. Piece

Beschreibung

ESCHA Standard-Anschlusstechnik steht für Vielfalt, Qualität und Zuverlässigkeit in den Schutzklassen IP67, IP68 und IP69. Dank unterschiedlicher Bauformen, Codierungen und einer Vielzahl von Kabelqualitäten finden Sie für jede Applikation die passende Lösung. Ob M8-, M12- oder M23-Rundsteckverbinder, RJ45- oder Ventilstecker – alle Produkte gibt es in vielen Leitungslängen. Praktische T- und Y-Verteiler, Einbaustecker, Adapter und I/O-Module ermöglichen einen flexiblen Verdrahtungsaufbau.
