Escha 8043752 Sensor-/Aktor-Anschlussleitung 5.0 m Polzahl Sensoren: 3 1 St. kaufen

Ein schwarzes Koaxialkabel mit einem Winkelstecker. Der Stecker ist silbern und hat eine strukturierte Griffoberfläche für einfache Handhabung.

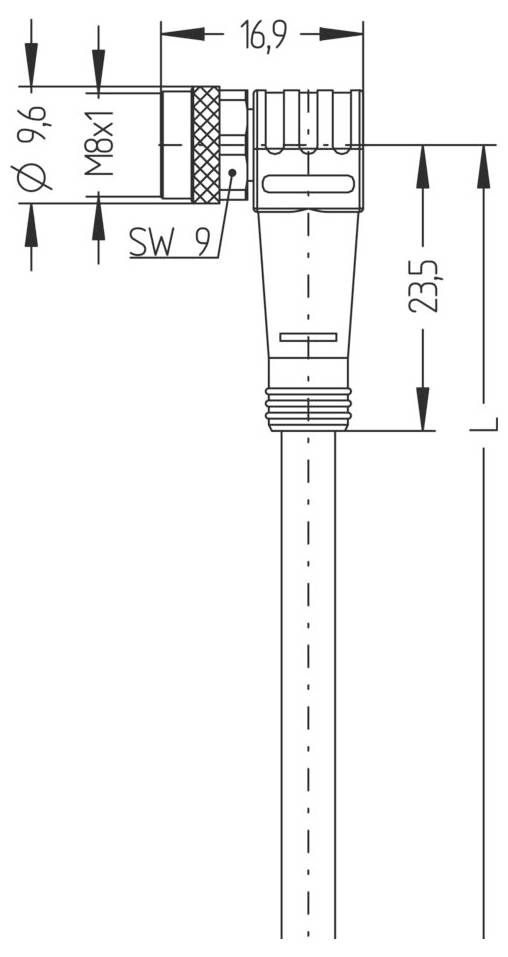

Technische Zeichnung eines Verbindungsstücks mit beschrifteten Abmessungen von 16,9 mm, 9,6 mm und 23,5 mm. Notationen für M8x1-Gewinde und SW 9.

Ein Kreisdiagramm mit den Zahlen '3', '4', '1', die um einen nach unten gerichteten Pfeil angeordnet sind und eine Progression oder Ablauffolge andeuten.

1/3

Produkt-Art

Sensor-/Aktor-Anschlussleitung

Anschlussseite A

M8-Buchse, gewinkelt

Anschlussseite B

Kabel, offenes Ende

Polzahl

Kabellänge

5.0 m

Datenblatt (PDF)

Bald verfügbar

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 14,99 / Stück)

€ 14,99

zzgl. gesetzl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Technische Daten

Bemessungsspannung: 60V
Isolationswiderstand: ≥108 Ω
Material Dichtung (Buchse): FPM/FKM
Material Griffkörper: Kunststoff, TPU, BK
Material Kontakte: Metall, CuSn, vergoldet
Material Kontaktträger: Kunststoff, TPU, BK
Mechanische Lebensdauer: >100 Steckzyklen
Normen: IEC 61076-2-104
Pin-Belegung: 1 BN, 3 BU, 4 BK
Polzahl: 3
Schutzart (montiert): IP65, IP67, IP68
Steckverbinder: Buchse, gewinkelt, M8
Strombelastbarkeit pro Pin (bei 40°C): 4.0 A
Umgebungstemperatur: -30°C...+90°C
Verschmutzungsgrad: 3
Aderfarben: BN, BU, BK
Aderquerschnitt: 3 x 0,25 mm²
Außendurchmesser Mantel: 4,00 mm
Besondere Eigenschaften: Flammwidrig, halogenfrei, hydrolysefest, LABS-frei, ölbeständig, ozonbeständig, recyclefähig, RoHs-konform, säure- u. laugenbeständig, schleppkettenfähig, schweißfunkenbeständig, seewasserbeständig, silikonfrei, torsionsfähig, UV-beständig
Biegeradius (bewegt): 10 x Ø-Leitung
Biegeradius (fest): 5 x Ø-Leitung
Halogenfrei: Ja
Leitungsqualität: S370, PUR, UL
Litzenaufbau: 32 x 0,10 mm
Mantelfarbe: BK, ähnlich RAL9005
Material Aderisolierung: PP
Material Leitungsmantel: PUR
Nennspannung Leitung: ≤300 V
Schleppketteneinsatz: 5 Mio. Zyklen
Temperaturbereich (Schleppkette): -25°C…+60°C
Temperaturbereich (bewegt): -30°C...+90°C
Temperaturbereich (fest): -40°C...+90°C
Torsion: +/-360°/m, ≥ 2 Mio. Zyklen
Durchgangswiderstand: 5 mΩ
Endenkonfektion: Offenes Kabelende
Material Überwurf: Metall, CuZn, vernickelt

Typ: AL-SWKP3-5/S370

Produkt-Art: Sensor-/Aktor-Anschlussleitung

Anschlussseite A: M8-Buchse, gewinkelt

Anschlussseite B: Kabel, offenes Ende

Polzahl: 3

Kabellänge: 5.0 m

Nennspannung: 60 V

Nennstrom: 4.0 A

Nennstrom - gerundet: 4 A

Kontaktmaterial: CuSn, vergoldet

Herst.-Teilenr.: 8043752

Inhalt: 1 St.

Dokumente & Downloads

Datenblatt

Datenblatt 3553392 Escha 8043752 Sensor-/Aktor-Anschlussleitung 5.0 m Polzahl Sensoren: 3 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3553392 Escha 8043752 Sensor-/Aktor-Anschlussleitung 5.0 m Polzahl Sensoren: 3 1 St.

Beschreibung

Flexible, silikon- und halogenfreie Steuerleitung mit hoher mechanischer Festigkeit. Die Leitung ist chemikalien-, hydrolyse- und mikrobenresistent. Der Schleppketteneinsatz ist bei einem Biegeradius von min. 10xd möglich. Durch ihre Schweißfunkenbeständigkeit ist die Leitung sehr gut für den flexiblen Einsatz im Bereich der Robotertechnik, Werkzeugmaschinen und spanabhebenden Fertigung geeignet. Die Leitungen erfüllen die Forderung nach UL und CSA (UL10493/20549; cULus).
