Escha 8046296 Verbindungsleitung M12 10.0 m Polzahl Sensoren: 5 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Verbindungsleitung
Anschlussseite A

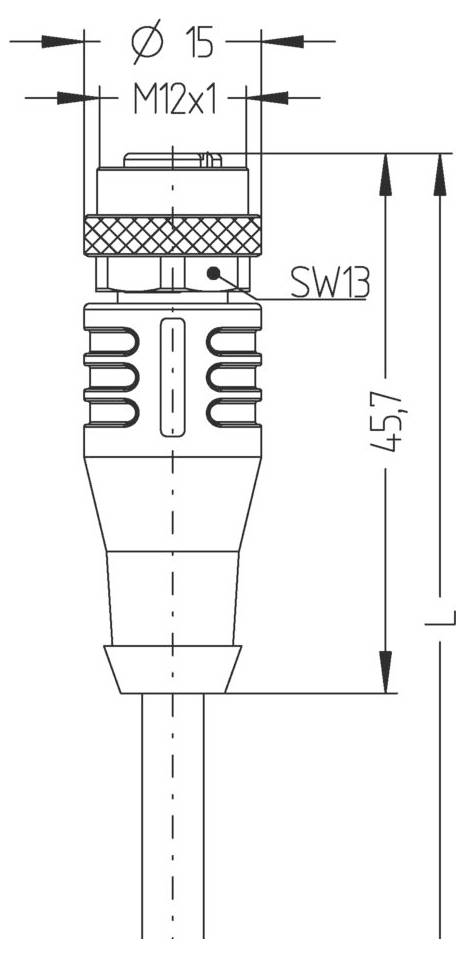

M12-Buchse, gerade
Anschlussseite B

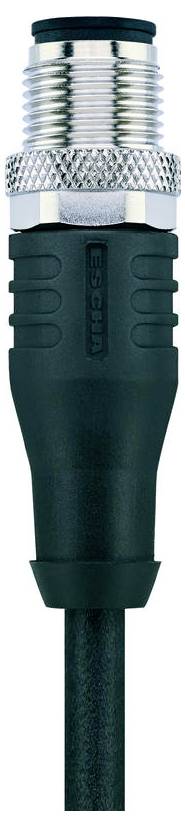

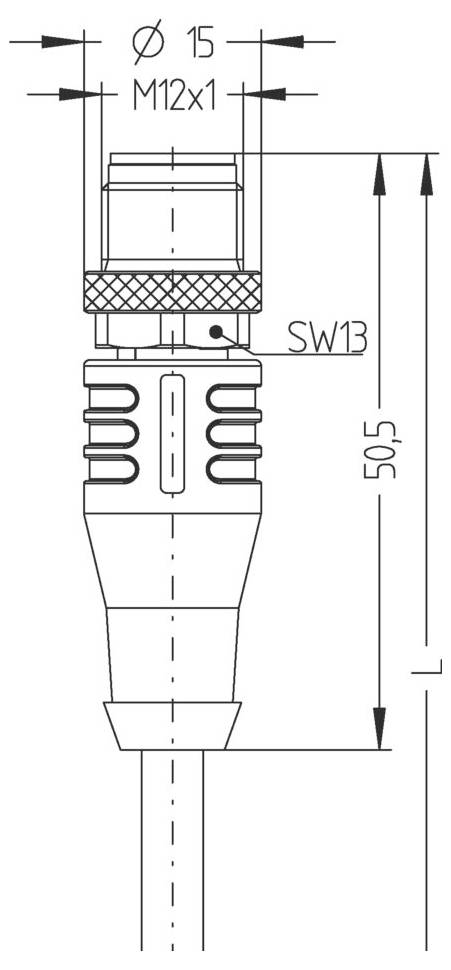

M12-Stecker, gerade
Polzahl
5
Kabellänge
10.0 m
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. gesetzl. MwSt.)
1
-
€ 63,33
3
3% = € 1,75
€ 61,58
5
4% = € 2,46
€ 60,87
10
5% = € 2,93
€ 60,40
25
5% = € 3,28
€ 60,05
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 63,33 / Stück)
€ 63,33
zzgl. gesetzl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Material Dichtung (Buchse): FPM/FKM
- Aderfarben: BN, WH, BU, BK, GY
- Aderquerschnitt: 5 x 0,34 mm²
- Außendurchmesser Mantel: 5,60 mm
- Besondere Eigenschaften: Flammwidrig, halogenfrei, hydrolysefest, LABS-frei, ölbeständig, ozonbeständig, recyclefähig, RoHs-konform, säure- u. laugenbeständig, schleppkettenfähig, schweißfunkenbeständig, seewasserbeständig, silikonfrei, torsionsfähig, UV-beständig
- Biegeradius (bewegt): 12 x Ø-Leitung
- Biegeradius (fest): 5 x Ø-Leitung
- Halogenfrei: Ja
- Leitungsqualität: S370, PUR, UL
- Litzenaufbau: 42 x 0,10 mm
- Mantelfarbe: BK, ähnlich RAL9005
- Material Aderisolierung: PP
- Material Leitungsmantel: PUR
- Nennspannung Leitung: ≤300 V
- Schleppketteneinsatz: ≥3 Mio. Zyklen
- Temperaturbereich (Schleppkette): -25°C…+60°C
- Temperaturbereich (bewegt): -30°C...+90°C
- Temperaturbereich (fest): -40°C...+90°C
- Torsion: +/-180°/m, ≥ 0,5 Mio. Zyklen
- Schirmung: Ja
- Bemessungsspannung (Seite A | Seite B): 60V
- Durchgangswiderstand (Seite A | Seite B): 5 mΩ
- Isolationswiderstand (Seite A | Seite B): ≥108 Ω
- Material Griffkörper (Seite A | Seite B): Kunststoff, TPU, BK
- Material Kontakte (Seite A | Seite B): Metall, CuSn, vergoldet
- Material Kontaktträger (Seite A | Seite B): Kunststoff, TPU, BK
- Material Überwurf (Seite A | Seite B): Metall, CuZn, vernickelt
- Mechanische Lebensdauer (Seite A | Seite B): >100 Steckzyklen
- Normen (Seite A | Seite B): IEC 61076-2-101
- Pin-Belegung (Seite A | Seite B): 1 BN, 2 WH, 3 BU, 4 BK, 5 GY
- Polzahl (Seite A | Seite B): 5
- Schutzart (montiert) (Seite A | Seite B): IP65, IP67, IP68
- Steckverbinder (Seite A | Seite B): Buchse, gerade, M12;Stecker, gerade, M12
- Strombelastbarkeit pro Pin (bei 40°C) (Seite A | Seite B): 4.0 A
- Umgebungstemperatur (Seite A | Seite B): -30°C...+90°C
- Verschmutzungsgrad (Seite A | Seite B): 3
- Schirmung (Seite A | Seite B): Mit Schirmung
- Codierung (Seite A | Seite B): A
- Typ
AL-WAKS4.5-10-AL-WASS4.5/S370
- Produkt-Art
Verbindungsleitung
- Anschlussseite A
M12-Buchse, gerade
- Anschlussseite B
M12-Stecker, gerade
- Polzahl
5
- Kabellänge
10.0 m
- Mantelmaterial
PUR
- Nennspannung
60 V
- Nennstrom
4.0 A
- Nennstrom - gerundet
4 A
- Anschlussquerschnitt (max.)
0.34 mm²
- Außen-Ø
5.60 mm
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.34 mm²
- Anschluss
Buchse
- Gewinde-Typ Anschlussseite
M12
- Gewinde-Typ Kabelanschluss und Montage
M12
- Kodierung
A
- Kontaktmaterial
CuSn, vergoldet
- Besonderheiten
flammwidrig
- Min. Temperatur
-40 °C
- Max. Temperatur
+90 °C
- Herst.-Teilenr.
8046296
- Inhalt
1 St.
- Kabel-Ø
5.60 mm
- Kabel-Ø (max.)
5.60 mm
- Kabel-Ø-Bereich
5.60 mm (max)
Dokumente & Downloads
Datenblatt
Datenblatt 3553422 Escha 8046296 Verbindungsleitung M12 10.0 m Polzahl Sensoren: 5 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3553422 Escha 8046296 Verbindungsleitung M12 10.0 m Polzahl Sensoren: 5 1 St.
Beschreibung
Flexible, silikon- und halogenfreie Steuerleitung mit hoher mechanischer Festigkeit. Die Leitung ist chemikalien-, hydrolyse- und mikrobenresistent. Der Schleppketteneinsatz ist bei einem Biegeradius von min. 10xd möglich. Durch ihre Schweißfunkenbeständigkeit ist die Leitung sehr gut für den flexiblen Einsatz im Bereich der Robotertechnik, Werkzeugmaschinen und spanabhebenden Fertigung geeignet. Die Leitungen erfüllen die Forderung nach UL und CSA (UL10493/20549; cULus). In geschirmter Ausführung sehr gute EMV-Eigenschaften.
