Escha 8047002 Sensor-/Aktor-Anschlussleitung 5.0 m Polzahl Sensoren: 12 1 St. kaufen

Ein schwarzer und silberner elektronischer Steckverbinder mit einem angeschlossenen Kabel, ausgestattet mit strukturierten Griffbereichen und mit der Aufschrift "ESCHA" auf dem Verbinderkörper.

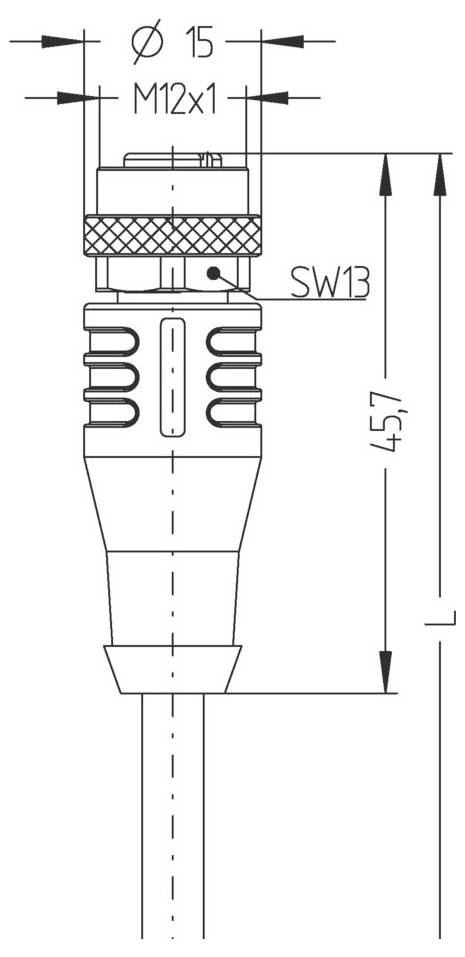

Technische Zeichnung eines M12-Steckers zeigt detaillierte Maße: 15 mm Durchmesser, M12x1 Gewinde. Gesamtlänge beträgt 45,7 mm.

1/2

Produkt-Art

Sensor-/Aktor-Anschlussleitung

Anschlussseite A

M12-Buchse, gerade

Anschlussseite B

Kabel, offenes Ende

Polzahl

Kabellänge

5.0 m

Datenblatt (PDF)

Sofort-Lieferung Mi., 9. Sept.

9 Stück

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 48,33 / Stück)

€ 53,33

-9 %

€ 48,33

zzgl. gesetzl. MwSt.

Nur noch 9 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Technische Daten

Bemessungsspannung: 30V
Isolationswiderstand: ≥108 Ω
Material Dichtung (Buchse): FPM/FKM
Material Griffkörper: Kunststoff, TPU, BK
Material Kontakte: Metall, CuZn, vergoldet
Material Kontaktträger: Kunststoff, TPU, BK
Mechanische Lebensdauer: >100 Steckzyklen
Normen: IEC 61076-2-101
Pin-Belegung: 1 BN, 2 BU, 3 WH, 4 GN, 5 PK, 6 YE, 7 BK, 8 GY, 9 RD, 10 VT, 11 GYPK, 12 RDBU
Polzahl: 12
Schutzart (montiert): IP65, IP67, IP68
Steckverbinder: Buchse, gerade, M12
Strombelastbarkeit pro Pin (bei 40°C): 1.5 A
Umgebungstemperatur: -30°C...+90°C
Verschmutzungsgrad: 3
Aderfarben: BN, BU, WH, GN, PK, YE, BK, GY, RD, VT, GYPK, RDBU
Aderquerschnitt: 12 x 0,14 mm²
Außendurchmesser Mantel: 6,00 mm
Besondere Eigenschaften: Flammwidrig, halogenfrei, hydrolysefest, LABS-frei, ölbeständig, ozonbeständig, recyclefähig, RoHs-konform, säure- u. laugenbeständig, schleppkettenfähig, schweißfunkenbeständig, seewasserbeständig, silikonfrei, torsionsfähig, UV-beständig
Biegeradius (bewegt): 12 x Ø-Leitung
Biegeradius (fest): 5 x Ø-Leitung
Halogenfrei: Ja
Leitungsqualität: S370, PUR, UL
Litzenaufbau: 18 x 0,10 mm
Mantelfarbe: BK, ähnlich RAL9005
Material Aderisolierung: PP
Material Leitungsmantel: PUR
Nennspannung Leitung: ≤300 V
Schleppketteneinsatz: ≥2 Mio. Zyklen
Temperaturbereich (Schleppkette): -25°C…+60°C
Temperaturbereich (bewegt): -30°C...+90°C
Temperaturbereich (fest): -40°C...+90°C
Torsion: +/-180°/m, ≥ 0,5 Mio. Zyklen
Codierung: A
Durchgangswiderstand: 5 mΩ
Endenkonfektion: Offenes Kabelende
Material Überwurf: Metall, CuZn, vernickelt
Schirmung: Ja

Typ: AL-WAKS12-5/S370

Produkt-Art: Sensor-/Aktor-Anschlussleitung

Anschlussseite A: M12-Buchse, gerade

Anschlussseite B: Kabel, offenes Ende

Polzahl: 12

Kabellänge: 5.0 m

Nennspannung: 30 V

Nennstrom: 1.5 A

Nennstrom - gerundet: 1.5 A

Kodierung: A

Kontaktmaterial: CuZn

Herst.-Teilenr.: 8047002

Inhalt: 1 St.

Dokumente & Downloads

Datenblatt

Datenblatt 3553431 Escha 8047002 Sensor-/Aktor-Anschlussleitung 5.0 m Polzahl Sensoren: 12 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3553431 Escha 8047002 Sensor-/Aktor-Anschlussleitung 5.0 m Polzahl Sensoren: 12 1 St.

Beschreibung

Flexible, silikon- und halogenfreie Steuerleitung mit hoher mechanischer Festigkeit. Die Leitung ist chemikalien-, hydrolyse- und mikrobenresistent. Der Schleppketteneinsatz ist bei einem Biegeradius von min. 10xd möglich. Durch ihre Schweißfunkenbeständigkeit ist die Leitung sehr gut für den flexiblen Einsatz im Bereich der Robotertechnik, Werkzeugmaschinen und spanabhebenden Fertigung geeignet. Die Leitungen erfüllen die Forderung nach UL und CSA (UL10493/20549; cULus). In geschirmter Ausführung sehr gute EMV-Eigenschaften.
