Escha 8053289 Verbindungsleitung M12 5.0 m Polzahl Sensoren: 8 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Verbindungsleitung
Stecker-Norm
RJ45
Anschlussseite A
M12-Stecker, gerade
Anschlussseite B

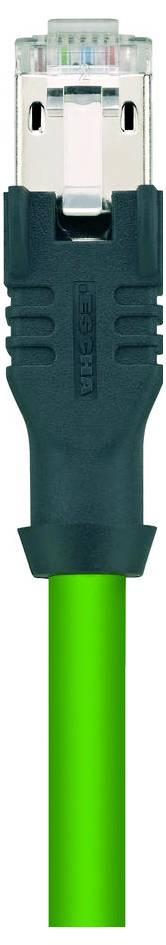

RJ45 Stecker
Polzahl
8
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. gesetzl. MwSt.)
1
-
€ 73,33
3
3% = € 2,04
€ 71,29
5
4% = € 2,85
€ 70,48
10
5% = € 3,40
€ 69,93
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 73,33 / Stück)
€ 73,33
zzgl. gesetzl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Aderfarben: WH/OG ; WH/GN ; WH/BN ; WH/BU
- Aderquerschnitt: 4 x 2 x 0,14 mm²
- Außendurchmesser Mantel: 6,40 mm
- Besondere Eigenschaften: Halogenfrei, hohe Flexibilität, hydrolysefest, keine Brandfortleitung, keine korrosiven Gase, LABS-frei, mikrobenfest, ölbeständig, recyclefähig, RoHs-konform, säure- u. laugenbeständig, seewasserbeständig, UN ECE R 118, UV-beständig
- Biegeradius (bewegt): 10 x Ø-Leitung
- Biegeradius (fest): 5 x Ø-Leitung
- Halogenfrei: Ja
- Leitungsqualität: S3500, PUR, UL
- Litzenaufbau: 7 x 0,16 mm
- Mantelfarbe: GN, ähnlich RAL6018
- Material Aderisolierung: PE
- Material Leitungsmantel: PUR
- Nennspannung Leitung: 30 V UL rating
- Temperaturbereich (bewegt): -20°C...+60°C
- Temperaturbereich (fest): -40°C...+80°C
- Codierung: X
- Material Überwurf: Metall, CuZn, vernickelt
- Schirmung: Ja
- Isolationswiderstand (Seite A | Seite B): ≥108 Ω
- Polzahl (Seite A | Seite B): 8
- Steckverbinder (Seite A | Seite B): Stecker, gerade, M12;Stecker, gerade, RJ45
- Schirmung (Seite A | Seite B): Mit Schirmung
- Übertragungseigenschaften (Seite A | Seite B): Cat6A
- Übertragungseigenschaften: Cat7
- Belegung (Seite A | Seite B): ;T568B
- Material Kontakte (Seite A | Seite B): Metall, CuZn, vergoldet;Metall, CuSn, vergoldet
- Material Kontaktträger (Seite A | Seite B): Kunststoff, PA;Kunststoff
- Mechanische Lebensdauer (Seite A | Seite B): >100 Steckzyklen;>750 Steckzyklen
- Normen (Seite A | Seite B): IEC 61076-2-109;IEC 60603-7-51
- Material Schirmgehäuse (Seite A | Seite B): ;Metall, CuZn, vernickelt
- Pin-Belegung (Seite A | Seite B): 1 WHOG, 2 OG; 3 WHGN, 4 GN; 5 WHBN, 6 BN; 7 WHBU, 8 BU;1 WHOG, 2 OG; 3 WHGN, 4 BU; 5 WHBU, 6 GN; 7 WHBN, 8 BN
- Schutzart (montiert) (Seite A | Seite B): IP65, IP67, IP68;IP20
- Strombelastbarkeit pro Pin (bei 40°C) (Seite A | Seite B): 0.5 A;1.0 A
- Umgebungstemperatur (Seite A | Seite B): -30°C...+90°C;-40°C...+70°C
- Verschmutzungsgrad (Seite A | Seite B): 2;1
- Bemessungsspannung (Seite A | Seite B): 50VAC ; 60VDC;60V
- Bemessungsstrom: 0,5A
- Material Griffkörper (Seite A | Seite B): Kunststoff, TPU, BK;Kunststoff, TPE, BK
- Typ
IE-WASSX8.066-5-IE-RJ45SS8.002/S3500
- Produkt-Art
Verbindungsleitung
- Stecker-Norm
RJ45

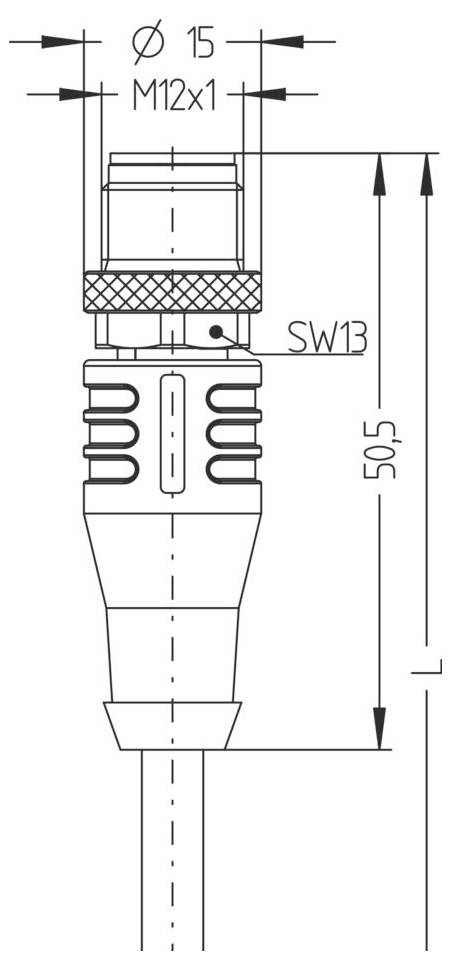

- Anschlussseite A
M12-Stecker, gerade

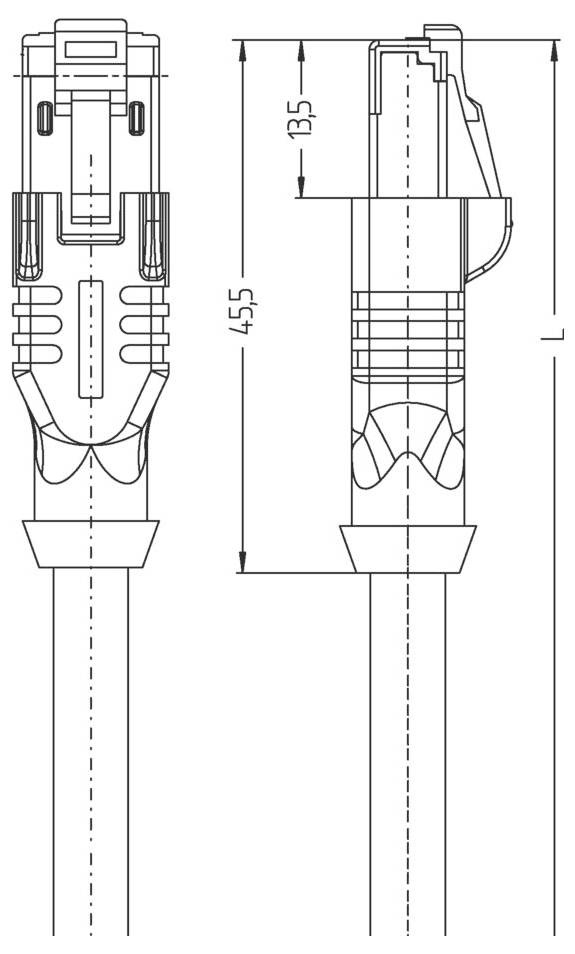

- Anschlussseite B
RJ45 Stecker
- Polzahl
8
- Kabellänge
5.0 m
- Mantelmaterial
PUR
- Nennspannung
50 V/AC
60 V/DC
60 V
- Nennstrom
0.5 A
- Nennstrom - gerundet
500 mA
- Außen-Ø
6.40 mm
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.14 mm²
- Anschluss
M12 Stecker
- Herstellerfarbe
RAL 6018 (Gelbgrün)
- Gewinde-Typ Anschlussseite
M12
- Gewinde-Typ Kabelanschluss und Montage
M12
- Kodierung
X
- Kontaktmaterial
CuZn
- Kontaktoberfläche
Vergoldet
- Besonderheiten
Halogenfrei
- Min. Temperatur
-40 °C
- Max. Temperatur
90 °C
- Herst.-Teilenr.
8053289
- Inhalt
1 St.
- Kabel-Ø
6.40 mm
Dokumente & Downloads
Datenblatt
Datenblatt 3553449 Escha 8053289 Verbindungsleitung M12 5.0 m Polzahl Sensoren: 8 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3553449 Escha 8053289 Verbindungsleitung M12 5.0 m Polzahl Sensoren: 8 1 St.
Beschreibung
Geschirmte PUR-Leitung zur sicheren und industrietauglichen Datenübertragung in der Automatisierungs- und Feldbustechnik. Die Leitung erfüllt die Forderungen nach ULStyle 20963 und erfüllt die Vorgaben nach Cat7 (elektr. Eigenschaften in Anlehnung an EN50288-4-2). Materialien und konstruktiver Aufbau ermöglichen erhöhte mechanische Beanspruchung (Abrieb, Biegung, Erschütterung etc.) der Leitung.
