Escha 8063400 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Polzahl Sensoren: 3+PE 1 St. Piece kaufen

Ein zylindrischer, schwarzer Metallverbinder mit einer strukturierten silbernen Kappe links, der für eine sichere Befestigung in technischen Geräten konzipiert ist.

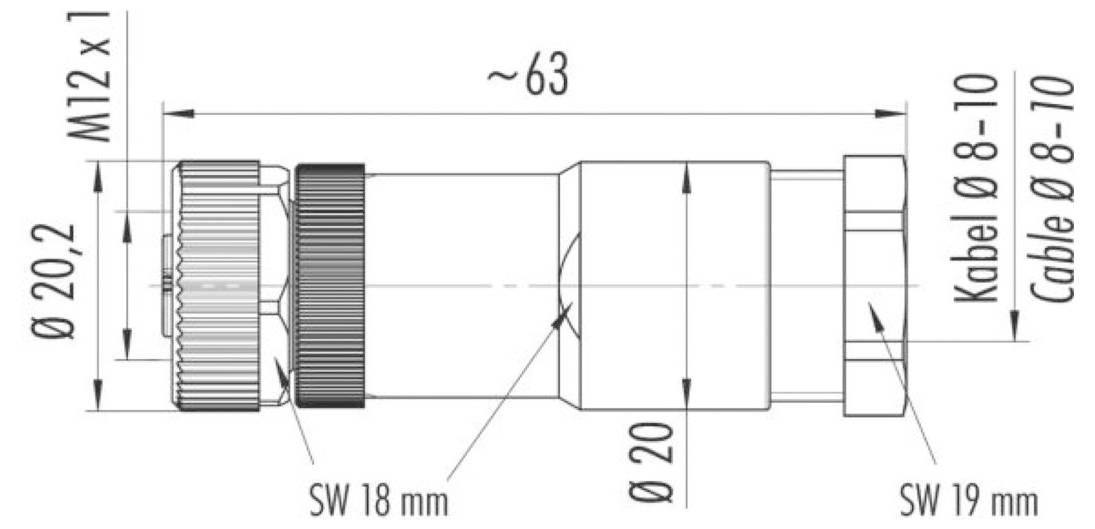

Technische Zeichnung eines zylindrischen Verbinders mit Abmessungen: Länge ~63 mm, Durchmesser ø20 und ø20,2, Kabel ø8-10 und M12x1 Gewinde.

1/2

Produkt-Art

Sensor-/Aktor-Steckverbinder, unkonfektioniert

Anschlussseite A

M12-Buchse, gerade

Polzahl

3+PE

Nennspannung

630 V/AC

Nennstrom

12.0 A

Datenblatt (PDF)

Sofort-Lieferung Mi., 9. Sept.

2 Stück (Nur solange der Vorrat reicht)

Verkauf und Versand:

Conrad Electronic Widerruf

Anzahl

Stück

Gesamt (€ 12,49 / Stück)

€ 25,82

-52 %

€ 12,49

zzgl. gesetzl. MwSt.

Nur noch 2 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Technische Daten

Bemessungsspannung: 630VAC
Isolationswiderstand: ≥108 Ω
Material Griffkörper: Kunststoff, PA, BK
Material Kontakte: Metall, CuZn, vergoldet
Material Kontaktträger: Kunststoff, PA, BK
Mechanische Lebensdauer: >100 Steckzyklen
Normen: IEC 61076-2-111
Polzahl: 3+PE
Schutzart (montiert): IP67
Steckverbinder: Buchse, gerade, M12
Strombelastbarkeit pro Pin (bei 40°C): 12.0 A
Umgebungstemperatur: -40°C...+85°C
Verschmutzungsgrad: 3
Codierung: S
Durchgangswiderstand: 3 mΩ
Anschlussart: Schraub-/Klemmanschluss
Anschlussquerschnitt: Max. 1,50 mm²
Kabeldurchlass: 8...10 mm

Verpackungsart: Piece

Typ: PS-WAKC4K

Produkt-Art: Sensor-/Aktor-Steckverbinder, unkonfektioniert

Anschlussseite A: M12-Buchse, gerade

Polzahl: 3+PE

Nennspannung: 630 V/AC

Nennstrom: 12.0 A

Nennstrom - gerundet: 12 A

Anschlussquerschnitt (max.): 1.5 mm²

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 1.50 mm²

Anschluss: Schraubklemme

Gewinde-Typ Anschlussseite: M12

Kodierung: S

Kontaktmaterial: CuZn

Kontaktoberfläche: Vergoldet

max. Querschnitt: 1.50 mm²

Min. Temperatur: -40 °C

Max. Temperatur: 85 °C

Verschlussart: Schraub

Herst.-Teilenr.: 8063400

Inhalt: 1 St.

Kabel-Ø (max.): 10 mm

Kabel-Ø (min.): 8 mm

Kabel-Ø-Bereich: 8 - 10 mm

Dokumente & Downloads

Datenblatt

Datenblatt 3553466 Escha 8063400 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Polzahl Sensoren: 3+PE 1 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3553466 Escha 8063400 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Polzahl Sensoren: 3+PE 1 St. Piece

Beschreibung

ESCHA Standard-Anschlusstechnik steht für Vielfalt, Qualität und Zuverlässigkeit in den Schutzklassen IP67, IP68 und IP69. Dank unterschiedlicher Bauformen, Codierungen und einer Vielzahl von Kabelqualitäten finden Sie für jede Applikation die passende Lösung. Ob M8-, M12- oder M23-Rundsteckverbinder, RJ45- oder Ventilstecker – alle Produkte gibt es in vielen Leitungslängen. Praktische T- und Y-Verteiler, Einbaustecker, Adapter und I/O-Module ermöglichen einen flexiblen Verdrahtungsaufbau.
