Euchner CES-AP-C01-CH-SA-100250, Berührungsloser Sicherheitsschalter, P/n: 100250 kaufen

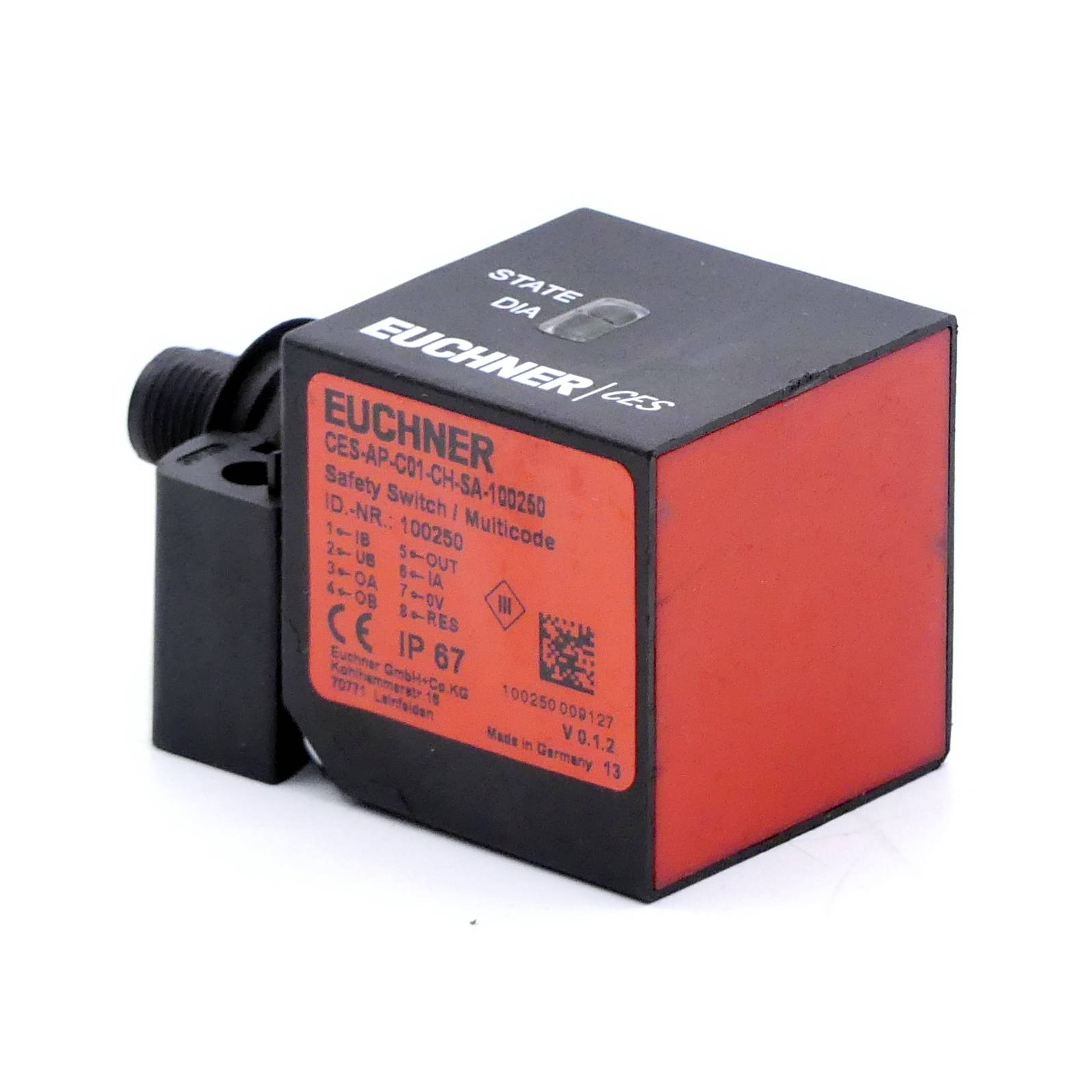

Euchner CES-AP-C01-CH-SA-100250, Berührungsloser Sicherheitsschalter, P/n: 100250-0

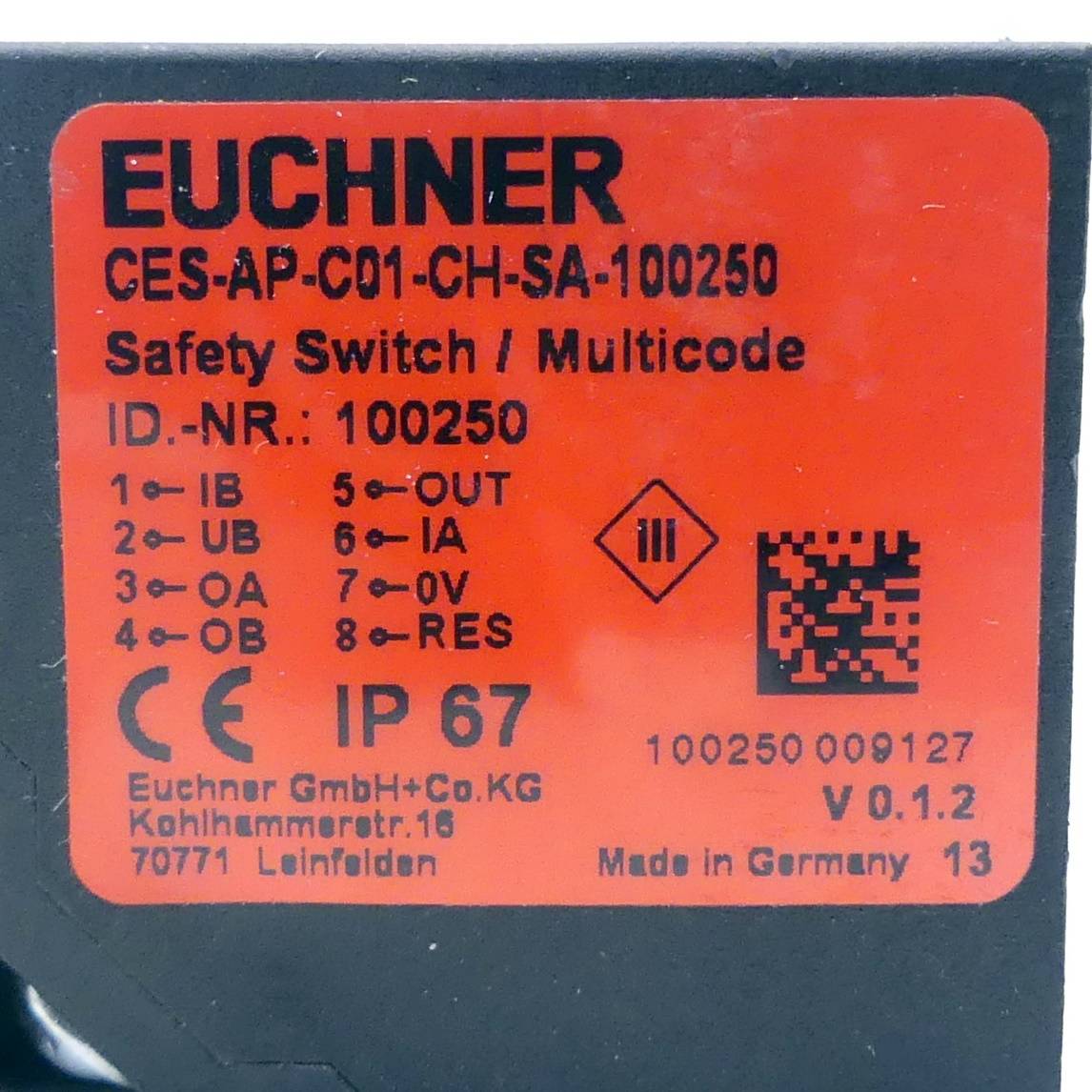

Euchner CES-AP-C01-CH-SA-100250, Berührungsloser Sicherheitsschalter, P/n: 100250-1

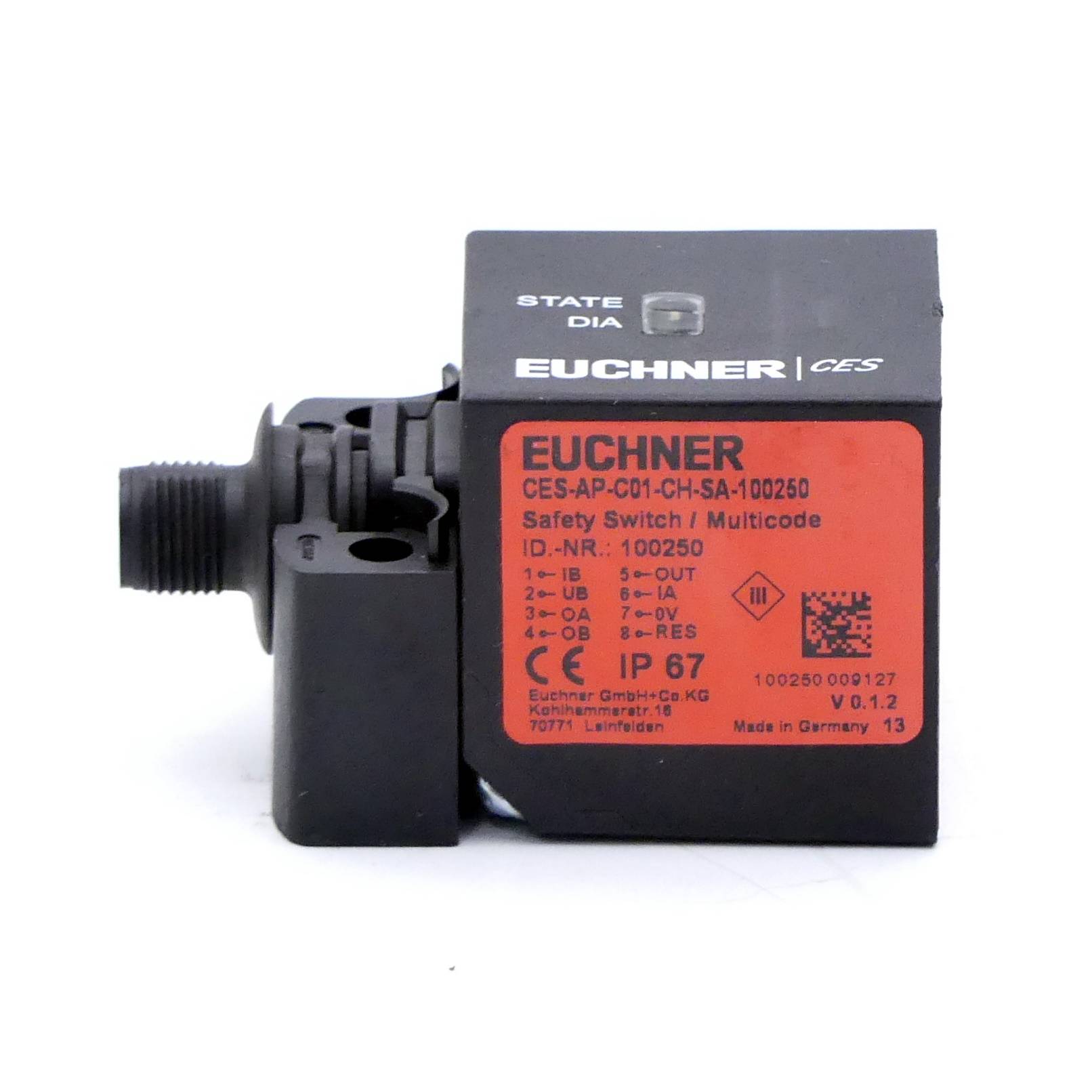

Euchner CES-AP-C01-CH-SA-100250, Berührungsloser Sicherheitsschalter, P/n: 100250-2

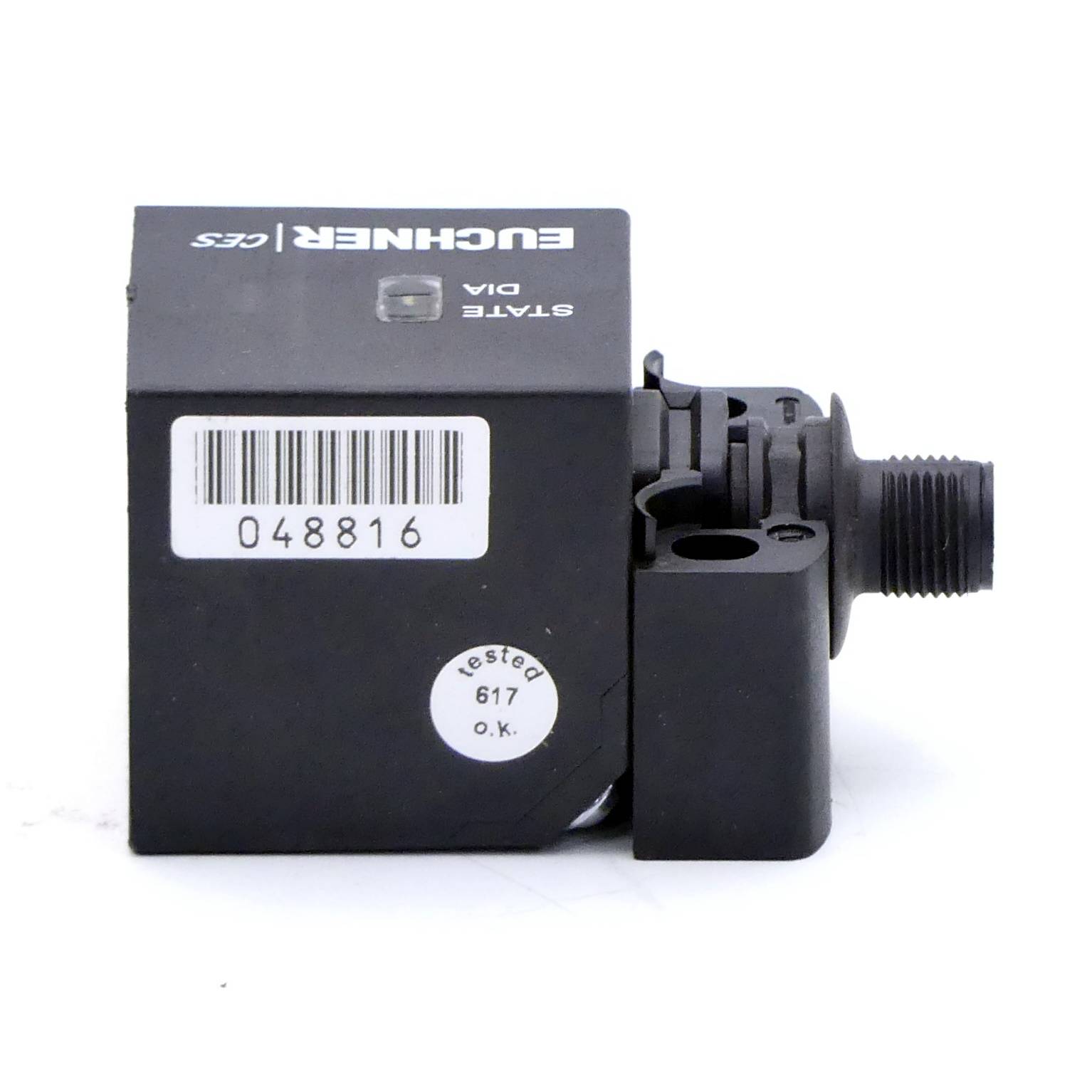

Euchner CES-AP-C01-CH-SA-100250, Berührungsloser Sicherheitsschalter, P/n: 100250-3

1/4

Lieferung Fr., 27. Nov.

20 Stück

Verkauf und Versand:

Elektro4000 AT Widerruf

Anzahl

Stück

Gesamt

€ 193,88

steuerfreie IGL

€ 7,92

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Highlights & Details

Einzelpositionsschalter,Grenzschalter,Grenztaster,Klein-Grenzschalter,Klein-Grenztaster,Positionsschalter,Schalter

Technische Daten

Wiederholgenauigkeit R: nach EN 60947-5-2: <= 10

Produkt-Art: Sicherheitsschalter

Material: Kunststoff

Abm. Hinweis: Sonde

Breite: 40.5 mm

Typ: CES-AP-C01-CH-SA-100250

Inhalt: 1 St.

Abm.: (L x B x H) 69.5 x 40.5 x 40.5 mm (Sonde)

Höhe: 40.5 mm

Länge: 69.5 mm

UKCA: Ja

Beschreibung

Anfahrrichtung. Umstellbar in 90°-Schritten. Querschlussüberwachung. Der Schalter erzeugt ein eigenes Taktsignal auf den Ausgangsleitungen OA/OB. Beachten Sie dies beim Anschluss an Steuerungen und Relais. Multicode-Auswertung. Jeder geeignete Betätiger wird vom Auswertegerät erkannt. Kategorie nach EN 13849-1. Durch zwei redundant aufgebaute Halbleiterausgänge (Sicherheitsausgänge) mit interner Überwachung geeignet für:. Kategorie 4 / PL e. nach EN 13849-1. Wichtig: Zum Erreichen der angegebenen Kategorie nach EN ISO 13849-1 müssen immer beide Sicherheitsausgänge (OA und OB) ausgewertet werden. LED-Anzeige. STATE. Status-LED. DIA. Diagnose-LED. Zusätzliche Anschlüsse. DIA. Diagnoseausgang. (Halbleiter). RST. Reset-Eingang. Typische Ansprechbereiche. Mit Betätiger CES-A-BBA und CES-A-BCA. Um nicht in den Ansprechbereich der Nebenkeulen zu gelangen,. muss bei seitlicher Anfahrrichtung von Betätiger und Sicherheitsschalter ein. Mindestabstand von s = 4 mm eingehalten werden. Mit Betätiger CES-A-BPA. Um nicht in den Ansprechbereich der Nebenkeulen zu gelangen,. muss bei seitlicher Anfahrrichtung von Betätiger und Sicherheitsschalter ein. Mindestabstand von s = 6 mm eingehalten werden. Steckerbelegung. Steckverbinder (Ansicht auf Steckseite). PIN. Bezeichnung. Funktion. Aderfarbe Anschlussleitung. 1. -. n.c. WH. 2. UB. Spannungsversorgung, DC 24 V. BN. 3. OA. Sicherheitsausgang Kanal 1. GN. 4. OB. Sicherheitsausgang Kanal 2. YE. 5. DIA. Meldeausgang. GY. 6. -. n.c. PK. 7. 0V. Masse, DC 0 V. BU. 8. RST. Rücksetzeingang für Hardwarereset. RD. Sicherheitsschalter mit integrierter Auswerteelektronik. Keine Reihenschaltung. Querschlussüberwachung. 2 Sicherheitsausgänge (Halbleiterausgänge). Kategorie 4 / PL e nach EN ISO 13849-1. M12-Steckverbinder 8-polig. Multicode.
