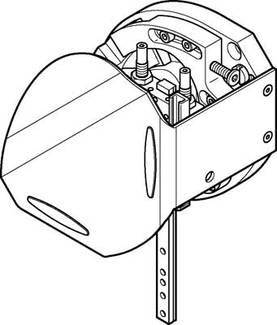

Strichzeichnung/Schaltbild
Strichzeichnung/Schaltbild
FESTO 540227 HSW-10-AS-SD Handlingmodul
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (€ 2.129,17 / Stück)
€ 2.515,83
-15 %
€ 2.129,17
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Technische Daten
- Arbeitshub: 9 ... 15 mm
- Baugröße: 10
- Befestigungsart: mit Durchgangsbohrung und Zentrierhülse
- Dämpfung: Geräuschdämpfung über Puffer
- Einbaulage: beliebig
- Konstruktiver Aufbau: Antriebsschaft
- Linearführung plus Drehlagerung
- zwangsgeführter Bewegungsablauf
- Max. Antriebsmoment am Antriebsschaft: 0,85 Nm
- Max. Axialkraft am Antriebsschaft: 10 N
- Max. Linearhub bei 90° Schwenkwinkel: 90/90 mm
- Max. Moment Mx: 0,6 Nm
- Max. Moment My: 0,6 Nm
- Max. Moment Mz: 0,6 Nm
- Max. Prozesskraft in Y-Richtung: 30 N
- Max. Radialkraft am Antriebsschaft: 30 N
- Maximale Nutzlast: 0,5 kg
- Positionserkennung: für Näherungsschalter
- Produktgewicht: 1.300 g
- Umgebungstemperatur: 0 ... 60 °C
- Werkstoff Anschläge: hochlegierter Stahl
- Werkstoff Deckel: Aluminium-Knetlegierung
- eloxiert
- Werkstoff Federdruckstück: hochlegierter Stahl
- Werkstoff Grundplatte: Aluminium-Knetlegierung
- eloxiert
- Werkstoff Halter: Aluminium-Knetlegierung
- eloxiert
- Werkstoff Kreuzführung: Vergütungsstahl
- Werkstoff Kulissen: Einsatzstahl
- gehärtet
- Werkstoff Schwenkhebel: Einsatzstahl
- brüniert
- Werkstoff Sensorschiene: Aluminium-Knetlegierung
- eloxiert
- Werkstoff Steg: Aluminium-Knetlegierung
- eloxiert
- Werkstoff Stellschraube: hochlegierter Stahl
- Werkstoffhinweis: Kupfer- und PTFE-frei
- Wiederholgenauigkeit Endlagen: +/-0,02 mm
- Z-Hub: 80 ... 100 mm
- Produkt-Art
Handlingmodul
- Herst.-Teilenr.
540227
- Gewicht
1300 g
- Typ
HSW-10-AS-SD
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2204391 FESTO 540227 HSW-10-AS-SD Handlingmodul
Beschreibung
540227 HSW-10-AS-SD Handlingmodul
