FESTO Anschlussplatte Anschlussplatte 561103 VMPAL-AP-4X14-QS1/4"-1 -0.9 bis 10 bar 1 St. kaufen

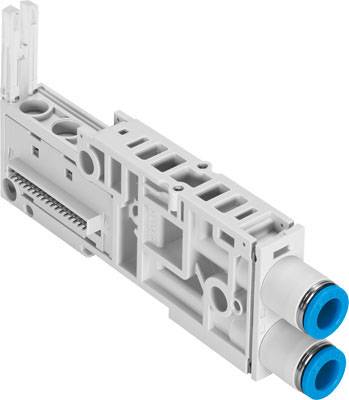

Ein weißes Kunststoff-Bauteil mit zwei blauen Anschlüssen an einem Ende, möglicherweise für industrielle oder technische Anwendungen.

Datenblatt (PDF)

Bald verfügbar

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 120,83 / Stück)

€ 120,83

zzgl. MwSt.

Kostenfreier Versand

nur € 9,17

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Anschlussplatte VMPAL-AP-4X14-QS1/4"-1

Technische Daten

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Anschlussplatte

Anzeigebereich (min.): -0.9 bar

Anzeigebereich (max.): 10 bar

Ausführung: VMPAL-AP-4X14-QS1/4"-1

Betriebstemperatur: -5 bis +50 °C

Min. Betriebstemperatur: -5 °C

Max. Betriebstemperatur: +50 °C

Herst.-Teilenr.: 561103

Material (Details): PA-verstärkt

Anschluss: für Schlauch Außen-Ø 1/4"

Betriebsdruck (max.): 10 bar

Betriebsdruck (min.): -0.9 bar

Betriebsdruck-Bereich: -0.9 bis 10 bar

Betriebsmedium: Druckluft

Breite: 59.6 mm

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1946364 FESTO Anschlussplatte Anschlussplatte 561103 VMPAL-AP-4X14-QS1/4"-1 -0.9 bis 10 bar 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1946364 FESTO Anschlussplatte Anschlussplatte 561103 VMPAL-AP-4X14-QS1/4"-1 -0.9 bis 10 bar 1 St.

Beschreibung

Anschlussplatte VMPAL-AP-4X14-QS1/4"-1

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B1/B2-L
Pneumatischer Anschluss 2: für Schlauch Außen-Ø 1/4"
Korrosionsbeständigkeitsklasse KBK: 3 - starke Korrosionsbeanspruchung
Umgebungstemperatur: -5
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 130.8 G
Betriebsdruck: -0.9
Strömungsrichtung: reversibel
Pneumatischer Anschluss 4: für Schlauch Außen-Ø 1/4"
Steuerdruck: 3
Max. Anzahl Ventilplätze: 4
Rastermaß: 14.9 MM
Werkstoff Anschlussplatte: PA-verstärkt
Länge: 107.3 MM
Breite: 59.6 MM
Ventilgröße: 14 MM
Maximale Anzahl Ventilspulen: 4
