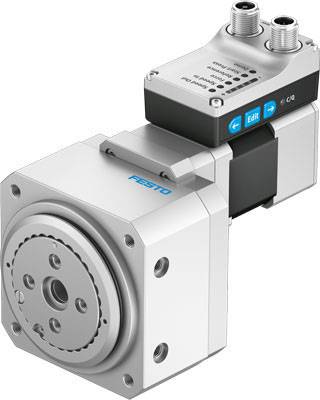

FESTO Drehantriebseinheit 8087821 ERMS-32-90-ST-M-H1-PLK-AA 5.3 A
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. gesetzl. MwSt.)
1
-
€ 1.165,83
3
2% = € 28,45
€ 1.137,38
5
3% = € 39,75
€ 1.126,08
10
4% = € 47,33
€ 1.118,50
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 1.165,83 / Stück)
€ 1.165,83
zzgl. gesetzl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Technische Daten
- Schutzart: IP40
- Umgebungstemperatur: 0 °C - +50 °C
- Produktgewicht: 2.304 g
- Werkstoff Gehäuse: Alu-Knetlegierung, eloxiert
- Anzeige: LED
- Lagertemperatur: -20 °C - +60 °C
- Relative Luftfeuchtigkeit: 0 - 85 %
- Zulassung: RCM Mark
- Befestigungsart: mit Innengewinde
- Hinweis zur Umgebungstemperatur: Oberhalb der Umgebungstemperatur von 30 °C ist eine Leistungsreduktion von 2 % pro K einzuhalten.
- Einbaulage: beliebig
- Schwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6
- Schockfestigkeit: Schockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27
- Spitzendrehmoment: 5.6 Nm
- Nennstrom Motor: 5 A
- Rotorlagegeber: Encoder absolut single turn
- Rotorlagegeber Messprinzip: magnetisch
- Rotorlagegeber Auflösung: 16 Bit
- Schutzklasse: III
- Zulässige Spannungsschwankungen: +/- 15 %
- Anzahl digitale Logikeingänge: 2
- Schaltlogik Eingänge: PNP (plusschaltend)
- Eigenschaften Logikeingang: konfigurierbar, nicht galvanisch getrennt
- Spezifikation Logikeingang: in Anlehnung an IEC 61131-2, Typ 1
- Arbeitsbereich Logikeingang: 24 V
- Anzahl digitale Logikausgänge 24 V DC: 2
- Schaltlogik Ausgänge: PNP (plusschaltend)
- Eigenschaften digitale Logikausgänge: konfigurierbar, nicht galvanisch getrennt
- Max Strom digitale Logikausgänge: 100 mA
- Baugröße: 32
- Konstruktiver Aufbau: elektromechanischer Drehantrieb, mit integriertem Antrieb, mit integriertem Getriebe
- Drehwinkel: 90°
- Getriebeübersetzung: 7:1
- Verdrehspiel: 0.2 deg
- Wiederholgenauigkeit: ±0.1 °
- Positionserkennung: Motorencoder
- Max. Axialkraft: 450 N
- Max. Radialkraft: 550 N
- Zulässiges Massenträgheitsmoment: 0.0164 kgm2
- Schrittwinkel bei Vollschritt: 1.8 deg
- Schrittwinkeltoleranz: ±5 %
- Einschaltdauer: 1
- Spannungsversorgung, Anschlussart: Stecker
- Spannungsversorgung, Anschlusstechnik: M12x1, T-codiert nach EN 61076-2-111
- Spannungsversorgung, Anzahl Pole/Adern: 4
- Logikschnittstelle, Anschlussart: Stecker
- Logikschnittstelle, Anschlusstechnik: M12x1, A-codiert nach EN 61076-2-101
- Logikschnittstelle, Anzahl Pole/Adern: 8
- Logikschnittstelle, Anschlussbild: 992264
- Max. Leitungslänge: 15 m Ausgänge, 15 m Eingänge, 20 m bei IO-Link Betrieb
- Max. Stromaufnahme: 5.3 A
- IO-Link, SIO-Mode Unterstützung: ja
- IO-Link, Protokoll: Device V 1.1
- IO-Link, Kommunikationsmodus: COM3 (230,4 kBaud)
- IO-Link, Porttyp: A
- IO-Link, Anzahl Ports: 1
- IO-Link, Prozessdatenbreite OUT: 2 Byte
- IO-Link, Prozessdateninhalt OUT: 1 bit (Move in), 1 bit (Move out), 1 bit (Quit Error)
- IO-Link, Prozessdatenbreite IN: 2 Byte
- IO-Link, Prozessdateninhalt IN: 1 bit (State Device), 1 bit (State Move), 1 bit (State in), 1 bit (State out)
- IO-Link, Servicedateninhalt IN: 32 bit Force, 32 bit Position, 32 bit Speed
- IO-Link, minimale Zykluszeit: 1 ms
- IO-Link, Datenspeicher benötigt: 0.5 Kilobyte
- IO-Link, Anschlusstechik: Stecker
- Parametrierschnittstelle: IO-Link, Bedienoberfläche
- Isolationsschutzklasse: B
- Motorart: Schrittmotor
- Referenzierung: Festanschlag-Block positiv, Festanschlag-Block negativ
- Zusätzliche Funktionen: Bedienoberfläche, Integrierte Endlagenerkennung
- Betriebsbereitschaftsanzeige: LED
- Winkelbeschleunigung: 140 rad/s2
- Schnittstellencode Basis: E8-55
- KC-Zeichen: KC-EMV
- Werkstoff Flansch: Aluminium-Knetlegierung eloxiert
- Herst.-Teilenr.
8087821
- Typ
ERMS-32-90-ST-M-H1-PLK-AA
- Nennstrom
5.3 A
- Nennspannung
24 V
- Drehzahl
100 U/min
- UKCA
Ja
- Produkt-Art
Drehantriebseinheit
Beschreibung
Drehantriebseinheit 8087821 ERMS-32-90-ST-M-H1-PLK-AA 5.3 A
