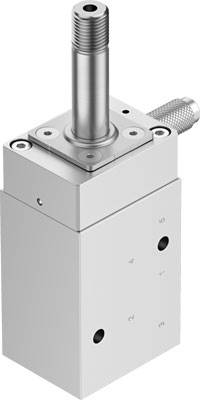

FESTO Druckluftventil 8155960 VOFC-L-M52-MY-G14-F19A Gehäusematerial Aluminium Dichtungsmaterial NBR 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
€ 407,50
3
2% = € 9,94
€ 397,56
5
3% = € 13,89
€ 393,61
10
4% = € 16,54
€ 390,96
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 407,50 / Stück)
€ 407,50
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Baubreite: 40 mm
- Betätigungsart: elektrisch
- Betriebsdruck: 2.5 - 8 bar
- Betriebsdruck Mpa: 0.25 - 0.8 MPa
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Dichtprinzip: weich
- Durchfluss Kv Belüftung: 1.08 m3/h
- Durchfluss Kv Entlüftung: 1.08 m3/h
- Einbaulage: beliebig
- Handhilfsbetätigung: rastend
- Konstruktiver Aufbau: Kolben-Schieber
- Korrosionsbeständigkeitsklasse KBK: 4 - besonders starke Korrosionsbeanspruchung
- Mediumstemperatur: -25 - 60 °C
- Nennweite: 6 mm
- Normalnenndurchfluss: 1030 l/min
- Normalnenndurchfluss 2-3: 978 l/min
- Pneumatischer Anschluss 1: G1/4
- Pneumatischer Anschluss 2: G1/4
- Pneumatischer Anschluss 3: G1/4
- Pneumatischer Anschluss 4: G1/4
- Pneumatischer Anschluss 5: G1/4
- Produktgewicht: 520 g
- Rückstellart: mechanische Feder
- Safety Integrity Level SIL: Produkt kann eingesetzt werden in SRP/CS bis SIL 2 Low Demand - Produkt kann eingesetzt werden in SRP/CS bis SIL 2 High Demand
- Schaltzeit aus: 22 ms
- Schaltzeit ein: 26 ms
- Schutzart: IP65
- Steuerart: vorgesteuert
- Steuerluftversorgung: intern
- Strömungsrichtung: nicht reversibel
- Umgebungstemperatur: -25 - 60 °C
- Ventilfunktion: 5/2 monostabil
- Werkstoff Dichtungen: NBR
- Werkstoff Gehäuse: Aluminium emataliert
- Werkstoffhinweis: LABS-haltige Stoffe enthalten - RoHS konform
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Druckluftventil
- Gehäusematerial
Aluminium
- Anschluss
G 1/4
- Max. Durchfluss
1030 l/min
- Betriebsdruck (max.)
8 bar
- Betriebstemperatur
-25 bis 60 °C
- Min. Betriebstemperatur
-25 °C
- Max. Betriebstemperatur
60 °C
- Betätigung
elektrisch
- Ausführung
Druckluftventil
- Herst.-Teilenr.
8155960
- Betriebsdruck (min.)
2.5 bar
- Dichtungsmaterial
NBR
- Funktion
5/2 monostabil
- Gewicht
520 g
- Medien-Temperatur Bereich
-25 bis 60 °C
- Max. Medien-Temperatur
60 °C
- Min. Medien-Temperatur
-25 °C
- Medium
Druckluft
- Nennweite
6 mm
- Besonderheiten
elektrisch betätigt
- Breite
40 mm
- QNn-Wert
1030 l/min
IP65
- Max. Umgebungstemperatur
60 °C
- Min. Umgebungstemperatur
-25 °C
- kv-Wert
1.08 m³/h
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2800163 FESTO Druckluftventil 8155960 VOFC-L-M52-MY-G14-F19A Gehäusematerial Aluminium Dichtungsmaterial NBR 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2800163 FESTO Druckluftventil 8155960 VOFC-L-M52-MY-G14-F19A Gehäusematerial Aluminium Dichtungsmaterial NBR 1 St.
Beschreibung
Ventil VOFC-L-M52-MY-G14-F19A Ventilfunktion=5/2 monostabil, Betätigungsart=elektrisch, Baubreite=40 mm, Normalnenndurchfluss=1030 l/min, Betriebsdruck Mpa=0,25 - 0,8 MPa
Hinweise
Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
