FESTO Magnetventil 1492002 VZWD-L-M22C-M-G14-50-V-3AP4-5 230 V/AC G 1/4 Nennweite (Details) 5 mm Ruhestellung geschlosse kaufen

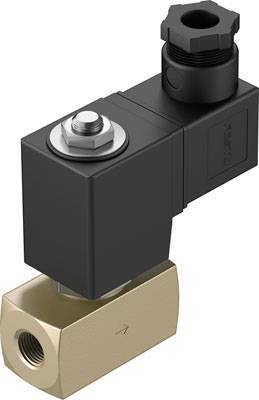

Ein magnetisches Ventil mit schwarzem Gehäuse und goldenem Anschluss. Pfeil zeigt die Flussrichtung. Verwendet in Industriesystemen.

Datenblatt (PDF)

Lieferung Di., 27. Okt.

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 99,99 / Stück)

€ 99,99

zzgl. MwSt.

Kostenfreier Versand

nur € 9,17

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Magnetventil VZWD-L-M22C-M-G14-50-V-3AP4-5

Technische Daten

Produkt-Art: Magnetventil

Betriebsspannung: 230 V/AC

Gehäusematerial: Messing

Anschluss: G 1/4

Medien-Temperatur Bereich: -10 bis 80 °C

Herst.-Teilenr.: 1492002

Ausführung: Normalnenndurchfluss: 375 l/min

Dichtungsmaterial: FPM

Funktion: 2/2 geschlossen monostabil

Gewicht: 600 g

Max. Medien-Temperatur: 80 °C

Min. Medien-Temperatur: -10 °C

Medium: Druckluft

Nennweite: 5 mm

Besonderheiten: elektrisch betätigt

: IP65

Max. Umgebungstemperatur: 35 °C

Min. Umgebungstemperatur: -10 °C

Wirkungsweise: Ruhestellung geschlossen

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1943030 FESTO Magnetventil 1492002 VZWD-L-M22C-M-G14-50-V-3AP4-5 230 V/AC G 1/4 Nennweite (Details) 5 mm Ruhestellung geschlosse

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1943030 FESTO Magnetventil 1492002 VZWD-L-M22C-M-G14-50-V-3AP4-5 230 V/AC G 1/4 Nennweite (Details) 5 mm Ruhestellung geschlosse

Information

Information 1943030 FESTO Magnetventil 1492002 VZWD-L-M22C-M-G14-50-V-3AP4-5 230 V/AC G 1/4 Nennweite (Details) 5 mm Ruhestellung geschlosse

Beschreibung

Magnetventil VZWD-L-M22C-M-G14-50-V-3AP4-5

Nennweite: 5 mm
LABS-Konformität: VDMA24364-Zone III
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
Umgebungstemperatur: -10
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 600 G
Werkstoff Gehäuse: Messing
Mediumstemperatur: -10
Ventilfunktion: 2/2 geschlossen monostabil
Befestigungsart: Leitungseinbau
Symbol: 992979
Werkstoff Dichtungen: FPM
Normalnenndurchfluss normalisiert nach DIN 1343: 375 L2
Konstruktiver Aufbau: direktgesteuertes Sitzventil
Betätigungsart: elektrisch
Rückstellart: mechanische Feder
Schutzart: IP65
Dichtprinzip: weich
Handhilfsbetätigung: keine
Steuerart: direkt
Strömungsrichtung: nicht reversibel
Schaltzeit aus: 18 MS
Schaltzeit ein: 20 MS
Einschaltdauer: 1
Spulenkennwerte: 230 V AC: 50/60 Hz, Anzugsleistung 18,0 VA, Halteleistung 15,0 VA
CE-Zeichen siehe Konformitätserklärung: nach EU-Niederspannungs-Richtlinie
UKCA-Zeichen siehe Konformitätserklärung: nach UK Vorschriften für elektrische Betriebsmittel
Elektrischer Anschluss: Form A
Isolierstoffklasse: F
Zulässige Spannungsschwankungen: +/- 10 %
Nenndruck Armatur PN: 100
Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Anschluss Armatur: G1/4
Mediumsdruck: 0
Max. Anziehdrehmoment Anschlussgewinde: 35 NM
Durchfluss Kv: 0.35 MQH
Werkstoffnummer Gehäuse: CW614N
Druckdifferenz: 0 PSI
Max. Viskosität: 22 22S
Werkstoff Ankerrohr: hochlegierter Stahl
Max. Anziehdrehmoment Spulenbefestigung: 2 NM

Hinweise

Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
