FESTO Pneumatikventil VL-5/3E-D-1-C 151011 -0.9 bis 16 bar 1 St. kaufen

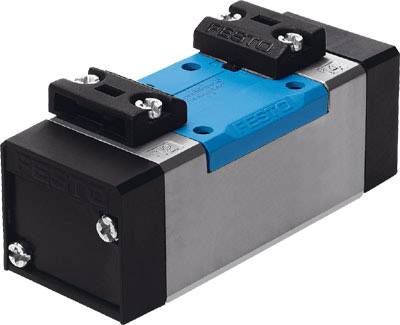

Magnetventil mit metallischem Gehäuse und blauer Komponente in der Mitte. Oben ist die Beschriftung 'Festo' erkennbar.

Datenblatt (PDF)

Lieferung Di., 6. Okt.

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 141,66 / Stück)

€ 141,66

zzgl. MwSt.

Kostenfreier Versand

nur € 13,33

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Pneumatikventil VL-5/3E-D-1-C

Technische Daten

Ventilfunktion: 5/3 entlüftet

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Pneumatikventil

Ausführung: Gewicht: 320 g

Betriebstemperatur: -10 bis 60 °C

Min. Betriebstemperatur: -10 °C

Max. Betriebstemperatur: 60 °C

Herst.-Teilenr.: 151011

Material (Details): Aluminium-Druckguss

Betriebsdruck (max.): 16 bar

Betriebsdruck (min.): -0.9 bar

Betriebsdruck-Bereich: -0.9 bis 16 bar

Betriebsmedium: Druckluft

Breite: 8 mm

Dokumente & Downloads

Datenblatt

Datenblatt 1896144 FESTO Pneumatikventil VL-5/3E-D-1-C 151011 -0.9 bis 16 bar 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1896144 FESTO Pneumatikventil VL-5/3E-D-1-C 151011 -0.9 bis 16 bar 1 St.

Information

Information 1896144 FESTO Pneumatikventil VL-5/3E-D-1-C 151011 -0.9 bis 16 bar 1 St.

Beschreibung

Pneumatikventil VL-5/3E-D-1-C 5/3 - Wegefunktion, Mittelstellung entlüftet. Ventilfunktion=5/3 entlüftet, Betätigungsart=pneumatisch, Baubreite=42 mm, Normalnenndurchfluss=1200 l/min, Betriebsdruck=-0,9 - 16 bar

Merkmale:
Nennweite: MM
Typ-Kurzzeichen: VL
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Pneumatischer Anschluss 1: Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 2: Anschlussplatte Größe 1 nach ISO 5599-1
Einbaulage: beliebig
Umgebungstemperatur: ;; GC
Werkstoff-Hinweis: RoHS konform
Werkstoff Gehäuse: Aluminium-Druckguss
Maritime Klassifizierung: siehe Zertifikat
Produktgewicht: G
Mediumstemperatur: ;; GC
Ventilfunktion: 5/3 entlüftet
Befestigungsart: auf Anschlussplatte;;mit Durchgangsbohrung
Betriebsdruck: ;; BAR
Symbol: 00991021
Werkstoff Dichtungen: HNBR;;NBR
Betätigungsart: pneumatisch
Steuerart: direkt
Strömungsrichtung: reversibel
Pneumatischer Anschluss 3: Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 4: Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 5: Anschlussplatte Größe 1 nach ISO 5599-1
Normalnenndurchfluss: L2
Konstruktiver Aufbau: Kolben-Schieber
Rückstellart: mechanische Feder
Abluftfunktion: drosselbar
Dichtprinzip: weich
Steuermedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Schaltzeit aus: MS
Schaltzeit ein: MS
Schalldruckpegel: DBA
Entspricht Norm: ISO 5599-1
Zulassung: UL - Recognized (OL)
Steuerdruck: ;; BAR
Handhilfsbetätigung: keine
Anschluss Steuerluft 12: Anschlussplatte Größe 1 nach ISO 5599-1
Anschluss Steuerluft 14: Anschlussplatte Größe 1 nach ISO 5599-1
Überdeckung: positive Überdeckung
Baubreite: MM
Rastermaß: MM
ISO-Code: 108
Schwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit: Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
