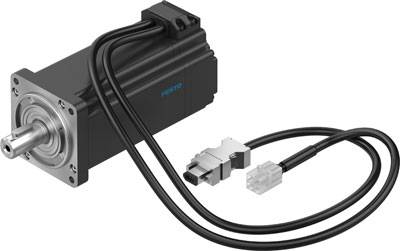

FESTO Servomotor 8097181 EMMB-AS-60-04-K-S30S 2.4 A
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
€ 445,83
3
2% = € 10,87
€ 434,96
5
3% = € 15,20
€ 430,63
10
4% = € 18,10
€ 427,73
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 445,83 / Stück)
€ 445,83
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Bemessungsklasse nach EN 60034-1: S1
- Dauerstillstandsstrom: 2.6 A
- Einbaulage: beliebig
- Elektrische Zeitkonstante: 1.98 ms
- Elektrischer Anschluss 1, Anschlussart: Stecker
- Elektrischer Anschluss 1, Anschlusstechnik: Anschlussbild RE
- Elektrischer Anschluss 1, Anzahl Pole/Adern: 6
- Entspricht Norm: IEC 60034
- Gesamtabtriebsträgheitsmoment: 0.405 kgcm2
- Hinweis zur max. Aufstellhöhe: ab 1.000 m nur mit Derating von -1,0% pro 100 m
- Hinweis zur Schutzart: IP40 Motorwelle ohne RWDR - IP54 Motorwelle mit RWDR - IP65 Motorgehäuse ohne Anschluss
- Hinweis zur Umgebungstemperatur: bis 60°C mit Derating -1,5%/°C
- Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
- LABS-Konformität: VDMA24364-Zone III
- Lagertemperatur: -20 - 55 °C
- Lebensdauer Lager bei Nennbedingungen: 20000 h
- Max. mechanische Drehzahl: 10000 1/min
- Max. Wicklungstemperatur: 155 °C
- Max. Aufstellhöhe: 4000 m
- Max. Drehzahl: 6000 1/min
- Messflansch: 255x255x8 Aluminium
- Motorbauform nach EN 60034-7: IM B5 - IM V1 - IM V3
- Motorkonstante: 0.562 Nm/A
- Nennbetriebsspannung DC: 300 V
- Nenndrehmoment: 1.27 Nm
- Nenndrehzahl: 3000 1/min
- Nennleistung Motor: 400 W
- Nennspannung DC: 300 V
- Nennstrom Motor: 2.4 A
- Polpaarzahl: 3
- Produktgewicht: 1600 g
- Relative Luftfeuchtigkeit: 0 - 90 %
- Rotorlagegeber: Encoder absolut single turn
- Rotorlagegeber absolut erfassbare Umdrehungen: 1
- Rotorlagegeber Auflösung: 20 Bit
- Rotorlagegeber Betriebsspannung DC: 5 V
- Rotorlagegeber Betriebsspannungsbereich DC: 4.75 - 5.25 V
- Rotorlagegeber Herstellerbezeichnung: SAR-ML50AJC00
- Rotorlagegeber Messprinzip: optisch
- Rotorlagegeber Positionswerte pro Umdrehung: 1048580
- Rotorlagegeber Schnittstelle: Nikon A-Format
- Rotorlagegeber Systemgenauigkeit Winkelmessung: -120 - 120 arcsec
- Rundlaufgenauigkeit, Koaxialität, Planlauf nach DIN SPEC 42955: N
- Schockfestigkeit: Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
- Schutzart: IP65
- Schwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
- Spannungskonstante Phase-Phase: 34 mVmin
- Spitzendrehmoment: 3.81 Nm
- Spitzenstrom: 7.2 A
- Stillstandsdrehmoment: 1.4 Nm
- Temperaturüberwachung: Digitale Motortemperaturübertragung per Nikon A-Format
- Umgebungstemperatur: -15 - 40 °C
- Verschmutzungsgrad: 2
- Wärmeklasse nach EN 60034-1: F
- Wellenausführung Passfeder: DIN 6885 - A 5 x 5 x 16
- Werkstoffhinweis: RoHS konform
- Wicklungsinduktivität Phase-Phase: 11.5 mH
- Wicklungsschaltart: Stern innen
- Wicklungswiderstand Phase-Phase: 5.8 Ohm
- Wuchtgüte: G 2,5
- Zertifikat ausstellende Stelle: UL E342973
- Zulässige axiale Wellenbelastung: 90 N
- Zulässige radiale Wellenbelastung: 180 N
- Zulassung: c UL us - Recognized (OL)
- Herst.-Teilenr.
8097181
- Typ
EMMB-AS-60-04-K-S30S
- Flansch-Maß
255x255x8 mm
IP65
- Nennstrom
2.4 A
- Nennspannung
300 V
- Nennleistung
400 W
- Nenndrehmoment
1.27 Nm
- Pole
6
- Max. Umgebungstemperatur
+40 °C
- Min. Umgebungstemperatur
-15 °C
- Gewicht
1600 g
- UKCA
Ja
- Produkt-Art
Servomotor
Dokumente & Downloads
Datenblatt
Datenblatt 2801582 FESTO Servomotor 8097181 EMMB-AS-60-04-K-S30S 2.4 A
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2801582 FESTO Servomotor 8097181 EMMB-AS-60-04-K-S30S 2.4 A
Beschreibung
Servomotor EMMB-AS-60-04-K-S30S Umgebungstemperatur=-15 - 40 °C, Hinweis zur Umgebungstemperatur=bis 60°C mit Derating -1,5%/°C, Max. Aufstellhöhe=4000 m, Hinweis zur max. Aufstellhöhe=ab 1.000 m nur mit Derating von -1,0% pro 100 m, Lagertemperatur=-20 - 55 °C
