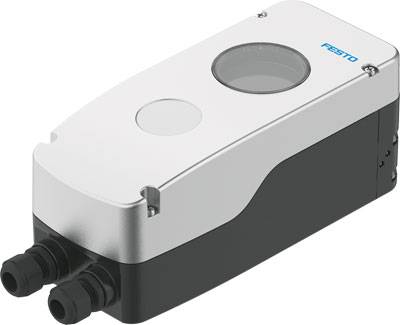

FESTO Stellungsregler 8097423 CMSH-SE-VDE1-D-A-AL-G14-C1M20-HA 1.4 bis 8 bar 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
€ 1.820,83
3
2% = € 44,42
€ 1.776,41
5
3% = € 62,09
€ 1.758,74
10
4% = € 73,92
€ 1.746,91
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 1.820,83 / Stück)
€ 2.070,83
-12 %
€ 1.820,83
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Analoge Eingänge, Eingangsimpedanz: 480 Ohm bei 20 mA
- Analoge Eingänge, Galvanische Trennung: ja
- Analoge Eingänge, Signalbereich: 4 - 20 mA mit HART
- Analoge Eingänge, Überlastfestigkeit: <65 mA
- Anschlusswiderstand: 3 - 80 kOhm
- Anzeige: LCD-Display, via Software 90° drehbar
- Befestigungsart: mit Zubehör - nach VDI/VDE 3845
- Betriebsdruck: 20.3 - 116 psi
- Betriebsdruck Mpa: 0.14 - 0.8 MPa
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Digitale Eingänge, Potenzialtrennung: ja
- Digitale Eingänge, Überlastfestigkeit: 33 V
- Digitale Eingänge, Verpolungsschutz: ja
- Einbaulage: beliebig
- Einstellmöglichkeiten: über Display und Tasten
- Elektrischer Anschluss 1, Anschlussart: Klemmleiste
- Elektrischer Anschluss 1, Anschlusstechnik: Federzugklemme
- Elektrischer Anschluss 1, Anzahl Pole/Adern: 7
- Elektrischer Anschluss 1, Funktion: Digitaleingang - Analogeingang - externer Weg-/Winkelsensor
- Funktionsweise: doppeltwirkend
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb nicht möglich
- Hinweis zur Umgebungstemperatur: Display: -30 - 80 °C
- Kabelverschraubung: 2x M20x1,5
- Kennlinie Eingänge: 1x nach IEC 61131-2, Typ 3
- Klimaklasse: 1K5 nach EN 60721 für Lagerung - 4K3 nach EN 60721 für Betrieb
- Konstruktionsmerkmale: Sicherheitsstellung – pneumatischer Ausgang 2 entlüftet - Sicherheitsstellung – pneumatischer Ausgang 4 belüftet
- Konstruktiver Aufbau: digital, elektropneumatischer Stellungsregler
- LABS-Konformität: VDMA24364-Zone III
- Lagertemperatur: -40 - 80 °C
- Luftleistung bei ?p = 6 bar: 270 l/min
- Max. Leitungslänge: geschirmt - 30 m für ext. Positionssensor
- Messprinzip Wegmesssystem: extern
- Nenneinsatzhöhe: <= 2000 m NHN
- Pneumatischer Anschluss: G1/4
- Produktgewicht: 2520 g
- Schockfestigkeit: Schockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27
- Schutzart: IP66 - IP67
- Schwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
- Überspannungskategorie: II
- UKCA-Zeichen siehe Konformitätserklärung: nach UK Vorschriften für EMV - nach UK RoHS Vorschriften
- Umgebungstemperatur: -40 - 80 °C
- Verpolungsschutz: ja
- Verschmutzungsgrad: 3
- Werkstoff Dichtungen: EPDM - NBR - VMQ
- Werkstoff Gehäuse: Aluminium, pulverbeschichtet
- Werkstoff Schrauben: hochlegierter Stahl rostfrei
- Werkstoff Sichtscheibe: PC
- Werkstoffhinweis: RoHS konform
- Zulassung: RCM Mark
- Zykluszeit: 20 ms
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Stellungsregler
- Anzeigebereich (min.)
1.4 bar
- Anzeigebereich (max.)
8 bar
- Ausführung
digital, elektropneumatischer Stellungsregler
- Betriebstemperatur
-40 bis 80 °C
- Min. Betriebstemperatur
-40 °C
- Max. Betriebstemperatur
80 °C
- Herst.-Teilenr.
8097423
- Anschluss
Klemmleiste
- Betriebsdruck (max.)
8 bar
- Betriebsdruck (min.)
1.4 bar
- Betriebsdruck-Bereich
1.4 bis 8 bar
- Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:-:-]
IP66
IP67
- Gehäusematerial
Aluminium
- Druckluft-Anschluss
G1/4"
- Dichtungsmaterial
EPDM
NBR
VMQ
- Gewicht
2520 g
Dokumente & Downloads
Datenblatt
Datenblatt 2801946 FESTO Stellungsregler 8097423 CMSH-SE-VDE1-D-A-AL-G14-C1M20-HA 1.4 bis 8 bar 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2801946 FESTO Stellungsregler 8097423 CMSH-SE-VDE1-D-A-AL-G14-C1M20-HA 1.4 bis 8 bar 1 St.
Beschreibung
Stellungsregler CMSH-SE-VDE1-D-A-AL-G14-C1M20-HA Konstruktiver Aufbau=digital, elektropneumatischer Stellungsregler, Funktionsweise=doppeltwirkend, Konstruktionsmerkmale=(* Sicherheitsstellung – pneumatischer Ausgang 2 entlüftet, * Sicherheitsstellung – pneumatischer Ausgang 4 belüftet), Einbaulage=beliebig, Befestigungsart=(* mit Zubehör, * nach VDI/VDE 3845)
