FESTO Vakuumsaugdüse OVEL-5-H-10-PQ-VQ4-UA-C-A-V1B-H3 8049046 26.4 V/DC Schlauchsteckverbindung Aussen-Ø 4 mm, Schalldäm kaufen

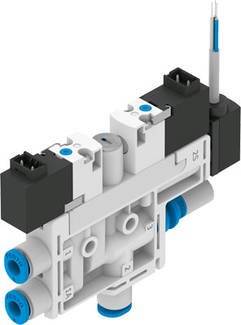

Pneumatischer Ventilblock mit blauen Anschlüssen und elektrischer Verbindung oben, dient zur Steuerung von Druckluftsystemen.

Abbildung ähnlich

Lieferung Di., 20. Okt.

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 195,83 / Stück)

€ 195,83

zzgl. MwSt.

Kostenfreier Versand

nur € 16,67

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Technische Daten

Analogausgang: 1 - 5 V
Bauart Schalldämpfer: offen
Befestigungsart: mit Durchgangsbohrung
Belüftungszeit bei Nennbetriebsdruck: 2 s
Betriebsdruck: 2 ... 7 bar
Betriebsdruck für max. Saugvolumenstrom: 3 bar
Betriebsdruck für max. Vakuum: 4,2 bar
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Betriebsspannungsbereich DC: 21,6 ... 26,4 V
Betriebsspannungsbereich DC Sensor: 10 ... 30 V
-Zeichen (siehe Konformitätserklärung): nach EU-EMV-Richtlinie
Druckmessbereich: -1 ... 1 bar
Einbaulage: beliebig
Einschaltdauer: 1
Ejektorcharakteristik: hohes Vakuum
Standard
Elektrischer Anschluss Ausgang, Anschlussart: Kabel
Elektrischer Anschluss Ausgang, Anschlusstechnik: offenes Ende
Elektrischer Anschluss Ausgang, Anzahl Pole/Adern: 3
Elektrischer Anschluss Ausgang, Funktion: Sensor
Elektrischer Anschluss Eingang, Anschlussart: 2x Stecker
Elektrischer Anschluss Eingang, Anschlusstechnik: Anschlussbild H
Elektrischer Anschluss Eingang, Anzahl Pole/Adern: 2
Elektrischer Anschluss Eingang, Befestigungsart: Rastverriegelung
Elektrischer Anschluss Eingang, Funktion: Abwurfimpuls
Vakuumerzeugung
Farbe Kabelmantel: grau
Filterfeinheit: 40 µm
Handhilfsbetätigung: tastend
Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb nicht möglich
Integrierte Funktion: Abwurfimpuls elektrisch
Drossel
Drucktransmitter
Einschaltventil elektrisch
Filter
Schalldämpfer offen
Kabeldurchmesser: 2,9 mm
Kabellänge: 2,5 m
Konstruktiver Aufbau: T-Form
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Leiter-Nennquerschnitt: 0,14 mm2
Leitungseigenschaft: schleppkettentauglich
Max. Saugvolumenstrom gegen Atmosphäre: 4 l/min
Max. Vakuum: 0.89
Mediumstemperatur: 0 ... 50 °C
Messverfahren: Piezoresistiver Drucksensor
Nennbetriebsdruck: 4 bar
Nennweite Lavaldüse: 0,45 mm
Pneumatischer Anschluss 1: für Schlauch Außendurchmesser 4 mm
Pneumatischer Anschluss 3: Schalldämpfer offen
Produktgewicht: 72 g
Rastermaß: 10 mm
Schalldruckpegel bei Nennbetriebsdruck: 64 dB(A)
Schutzart: IP40
Spulenkennwerte: 24 V DC: 1 W
Toleranz Kabeldurchmesser: ± 0,1 mm
Umgebungstemperatur: 0 ... 50 °C
Vakuumanschluss: für Schlauch Außendurchmesser 4 mm
Ventilfunktion: geschlossen
Werkstoff Anschlussgewinde: POM
Werkstoff Dichtungen: NBR
Werkstoff Fangdüse: POM
Werkstoff Filter: POM
Werkstoff Gehäuse: PA-verstärkt
Werkstoff Kabelmantel: PVC
Werkstoff Regulierschraube: Stahl
Werkstoff Schalldämpfer: PE
Werkstoff Schrauben: Stahl
Werkstoff Strahldüse: Aluminium-Knetlegierung
Werkstoffhinweis: RoHS konform

Betriebs-Medium: Druckluft

Produkt-Art: Vakuumsaugdüse

Betriebsspannung: 26.4 V/DC

Gehäusematerial: PA

Anschluss: Schlauchsteckverbindung Aussen-Ø 4 mm
Schalldämpfer

Max. Durchfluss: 4 l/min

Betriebsdruck (max.): 7 bar

Betriebstemperatur: 0 bis 50 °C

Min. Betriebstemperatur: 0 °C

Max. Betriebstemperatur: 50 °C

Stromleistungsaufnahme: 1 W

Betätigung: tastend

Ausführung: Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung

Herst.-Teilenr.: 8049046

Betriebsdruck (min.): 2 bar

Betriebsspannung max.: 26.4 V/DC

Betriebsspannung min.: 21.6 V/DC

Dichtungsmaterial: NBR

Einschaltdauer: 100 %

Funktion: geschlossen

Gewicht: 72 g

Medien-Temperatur Bereich: 0 bis 50 °C

Max. Medien-Temperatur: 50 °C

Min. Medien-Temperatur: 0 °C

Medium: Druckluft

Nennweite: 0.45 mm

: IP40

Steuerdruck (max.): 1 bar

Steuerdruck (min.): -1 bar

Max. Umgebungstemperatur: +50 °C

Min. Umgebungstemperatur: 0 °C

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Betriebsspannung

Anschluss

Gehäusematerial

Betriebs-Medium

Produkt-Art

FESTO Vakuumsaugdüse OVEL-5-H-10-PQ-VQ4-UA-C-A-V1B-H3 8049046 26.4 V/DC Schlauchsteckverbindung Aussen-Ø 4 mm, Schalldämpfer Nennweite (Details) 0.45 mm Gehäusematerial PA Dichtungsmaterial NBR

Bestell-Nr.:2204850

Dieser Artikel

26.4 V/DC

Schlauchsteckverbindung Aussen-Ø 4 mmSchalldämpfer

Druckluft

Vakuumsaugdüse

FESTO Vakuumsaugdüse OVEL-10-H-15-PQ-VQ6-UA-C-A-V1B-H3 8049048 26.4 V/DC Schlauchsteckverbindung Aussen-Ø 6 mm, Schalldämpfer Nennweite (Details) 0.95 mm Gehäusematerial PA Dichtungsmaterial NBR

Bestell-Nr.:2204852

26.4 V/DC

Schlauchsteckverbindung Aussen-Ø 6 mmSchalldämpfer

Druckluft

Vakuumsaugdüse

FESTO Vakuumsaugdüse OVEL-5-H-10-PQ-VQ4-UA-C-A-V1V-H3 8049049 26.4 V/DC Schlauchsteckverbindung Aussen-Ø 4 mm, Schalldämpfer Nennweite (Details) 0.45 mm Gehäusematerial PA Dichtungsmaterial NBR

Bestell-Nr.:2204853

26.4 V/DC

Schlauchsteckverbindung Aussen-Ø 4 mmSchalldämpfer

Druckluft

Vakuumsaugdüse

FESTO Vakuumsaugdüse OVEL-10-H-15-PQ-VQ6-UA-C-A-V1V-H3 8049051 26.4 V/DC Schlauchsteckverbindung Aussen-Ø 6 mm, Schalldämpfer Nennweite (Details) 0.95 mm Gehäusematerial PA Dichtungsmaterial NBR Ruhestellung geschlossen

Bestell-Nr.:2204855

26.4 V/DC

Schlauchsteckverbindung Aussen-Ø 6 mmSchalldämpfer

Druckluft

Vakuumsaugdüse

FESTO Vakuumsaugdüse OVEL-5-H-10-PQ-VQ4-UA-C-A-V1PNLK-H3 8049052 26.4 V/DC Schlauchsteckverbindung Aussen-Ø 4 mm, Schalldämpfer Nennweite (Details) 0.45 mm Gehäusematerial PA Dichtungsmaterial NBR Ruhestellung geschlossen

Bestell-Nr.:2204856

26.4 V/DC

Schlauchsteckverbindung Aussen-Ø 4 mmSchalldämpfer

Druckluft

Vakuumsaugdüse

FESTO Vakuumsaugdüse OVEL-10-H-15-PQ-VQ6-UA-C-A-V1PNLK-H3 8049054 26.4 V/DC Schlauchsteckverbindung Aussen-Ø 6 mm, Schalldämpfer Nennweite (Details) 0.95 mm Gehäusematerial PA Dichtungsmaterial NBR Ruhestellung geschlossen

Bestell-Nr.:2204858

26.4 V/DC

Schlauchsteckverbindung Aussen-Ø 6 mmSchalldämpfer

Druckluft

Vakuumsaugdüse

FESTO Vakuumsaugdüse OVEL-5-H-10-PQ-VQ4-UA-C-A-B2V-H3 8069567 4 mm Nennweite (Details) 0.45 mm Gehäusematerial PA Dichtungsmaterial NBR

Bestell-Nr.:2800185

4 mm

Druckluft nach ISO 8573-1:2010 [7:4:4]

Vakuumsaugdüse

FESTO Vakuumsaugdüse OVEL-10-H-15-PQ-VQ6-UA-C-A-B2V-H3 8069569 6 mm Nennweite (Details) 0.95 mm Gehäusematerial PA Dichtungsmaterial NBR

Bestell-Nr.:2800189

6 mm

Druckluft nach ISO 8573-1:2010 [7:4:4]

Vakuumsaugdüse

FESTO Vakuumsaugdüse OVEL-5-H-10-PQ-VQ4-UA-C-A-B2PNLK-H3 8069570 24 V/DC 4 mm Nennweite (Details) 0.45 mm Gehäusematerial PA Dichtungsmaterial NBR

Bestell-Nr.:2800191

24 V/DC

4 mm

Druckluft nach ISO 8573-1:2010 [7:4:4]

Vakuumsaugdüse

FESTO Vakuumsaugdüse OVEL-10-H-15-PQ-VQ6-UA-C-A-B2PNLK-H3 8069572 6 mm Nennweite (Details) 0.95 mm Gehäusematerial PA Dichtungsmaterial NBR

Bestell-Nr.:2800196

6 mm

Druckluft nach ISO 8573-1:2010 [7:4:4]

Vakuumsaugdüse

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2204850 FESTO Vakuumsaugdüse OVEL-5-H-10-PQ-VQ4-UA-C-A-V1B-H3 8049046 26.4 V/DC Schlauchsteckverbindung Aussen-Ø 4 mm, Schalldäm

Beschreibung

Vakuumsaugdüse OVEL-5-H-10-PQ-VQ4-UA-C-A-V1B-H3

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb nicht möglich
LABS-Konformität: VDMA24364-B1/B2-L
Pneumatischer Anschluss 1: für Schlauch Außen-Ø 4 mm
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur: 0
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 74 G
Werkstoff Gehäuse: PA-verstärkt
Mediumstemperatur: 0
Ventilfunktion: geschlossen
Befestigungsart: mit Durchgangsbohrung
Betriebsdruck: 29
Symbol: 995804
Werkstoff Dichtungen: NBR
Werkstoff Regulierschraube: Stahl
Konstruktiver Aufbau: T-Form
Schutzart: IP40
Handhilfsbetätigung: tastend
Einschaltdauer: 1
Spulenkennwerte: 24 V DC: 1,0 W
Pneumatischer Anschluss 3: Schalldämpfer offen
Zulassung: c UL us - Listed (OL)
CE-Zeichen siehe Konformitätserklärung: nach EU-EMV-Richtlinie
UKCA-Zeichen siehe Konformitätserklärung: nach UK Vorschriften für EMV
Messverfahren: Piezoresistiver Drucksensor
Kabellänge: 2.5 M
Werkstoff Kabelmantel: PVC
Rastermaß: 10 MM
Betriebsspannungsbereich DC: 46194
Nennweite Lavaldüse: 0.45 MM
Ejektorcharakteristik: hohes Vakuum
Integrierte Funktion: Abwurfimpuls elektrisch
Max. Vakuum: 89 %
Vakuumanschluss: für Schlauch Außen-Ø 4 mm
Filterfeinheit: 40 MIM
Werkstoff Schrauben: Stahl
Kabeldurchmesser: 2.9 MM
Werkstoff Filter: POM
Leitungseigenschaft: energiekettentauglich
Toleranz Kabeldurchmesser: ± 0,1 mm
Leiter-Nennquerschnitt: 0.14 I2
Farbe Kabelmantel: grau
Werkstoff Anschlussgewinde: POM
Nennbetriebsdruck: 58 PSI
Druckmessbereich: -14.5
Bauart Schalldämpfer: offen
Werkstoff Fangdüse: POM
Werkstoff Schalldämpfer: PA-verstärkt
Werkstoff Strahldüse: Aluminium-Knetlegierung
Belüftungszeit bei Nennbetriebsdruck mit Abwurfimpuls: 2 S
KC-Zeichen: KC-EMV
Betriebsdruck für max. Saugvolumenstrom: 43.5 PSI
Betriebsdruck für max. Vakuum: 60.9 PSI
Max. Saugvolumenstrom gegen Atmosphäre: 4 L2
Schalldruckpegel bei Nennbetriebsdruck: 64 DBA
Analogausgang: 1 - 5 V
