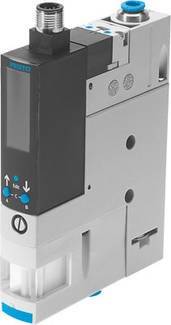

FESTO Vakuumsaugdüse OVEM-20-H-B-PO-CE N-2P 8023702 27.6 V/DC G 1/4, Schalldämpfer Nennweite (Details) 2 mm Gehäusemater
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
€ 912,50
3
2% = € 22,27
€ 890,23
5
3% = € 31,12
€ 881,38
10
4% = € 37,05
€ 875,45
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 912,50 / Stück)
€ 912,50
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Technische Daten
- Anzeigeart: 4-stellig alphanumerisch
- hintergrundbeleuchtetes LCD
- Anzeigebereich [bar]: -0,999 ... 0 bar
- Bauart Schalldämpfer: offen
- Befestigungsart: mit Durchgangsbohrung
- mit Innengewinde
- mit Zubehör
- Belüftungszeit bei Nennbetriebsdruck: 0,2 s
- Betriebsdruck: 2 ... 8 bar
- Betriebsdruck für max. Vakuum: 5,3 bar
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Betriebsspannungsbereich DC: 20,4 ... 27,6 V
- -Zeichen (siehe Konformitätserklärung): nach EU-EMV-Richtlinie
- Darstellbare Einheit(en): bar
- Druckmessbereich: -1 ... 0 bar
- Einbaulage: beliebig
- Einschaltdauer: 1
- Einstellbereich Hysterese [bar]: -0,9 ... 0 bar
- Einstellbereich Schwellwerte: -0,999 ... 0 bar
- Einstellmöglichkeiten: über Display und Tasten
- Ejektorcharakteristik: hohes Vakuum
- Standard
- Elektrischer Anschluss: Stecker
- M12x1
- 5-polig
- Filterfeinheit: 40 µm
- Genauigkeit FS: 3 %FS
- Handhilfsbetätigung: tastend
- zusätzlich über Bedientasten
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb nicht möglich
- Induktive Schutzbeschaltung: angepasst auf MZ-, MY-, ME-Spulen
- Integrierte Funktion: Abwurfimpulsventil elektrisch
- Drossel
- Einschaltventil elektrisch
- Filter
- Luftsparfunktion elektrisch
- Rückschlagventil
- Schalldämpfer offen
- Vakuumschalter
- Isolationsspannung: 50 V
- KC-Zeichen: KC-EMV
- Konstruktiver Aufbau: modular
- Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
- Kurzschlussfestigkeit: ja
- Leerlaufstrom: < 70 mA
- Max. Anziehdrehmoment: 0,8 Nm mit Innengewinde
- 2,5 Nm mit Durchgangsbohrung
- Max. Ausgangsstrom: 100 mA
- Max. Saugvolumenstrom gegen Atmosphäre: 86,5 l/min
- Max. Vakuum: 0.93
- Mediumstemperatur: 0 ... 50 °C
- Messgröße: Relativdruck
- Messprinzip: piezoresistiv
- Nennbetriebsdruck: 6 bar
- Nennweite Lavaldüse: 2 mm
- Pneumatischer Anschluss 1: G1/4
- Pneumatischer Anschluss 3: Schalldämpfer integriert
- Produktgewicht: 415 g
- Rastermaß: 20 mm
- Relative Luftfeuchtigkeit: 5 - 85 %
- Reststrom: 0,1 mA
- Schalldruckpegel bei Nennbetriebsdruck: 74 dB(A)
- Schaltausgang: 2xPNP
- Schalteingang nach Norm: IEC 61131-2
- Schaltelementfunktion: Öffner
- Schließer
- Schaltfunktion: Fenster-Komparator
- Schwellwert-Komparator
- Schaltlogik Eingänge: PNP (plusschaltend)
- Schaltstellungsanzeige: LCD
- Schaltzustandsanzeige: optisch
- Schutzart: IP65
- Schutzklasse: III
- Spannungsfall: <= 1,5 V
- Spulenkennwerte: 24 V DC: Niederstromphase 0,3 W, Hochstromphase 2,55 W
- Stoßspannungsfestigkeit: 0,8 kV
- Überlastfestigkeit: vorhanden
- Umgebungstemperatur: 0 ... 50 °C
- Vakuumanschluss: QS-8
- Ventilfunktion: geschlossen
- Verpolungsschutz: für alle elektrischen Anschlüsse
- Verschmutzungsgrad: 3
- Werkstoff Dichtungen: NBR
- Werkstoff Fangdüse: POM
- Werkstoff Filter: Gewebe
- PA
- Sinterstahl
- Werkstoff Filtergehäuse: PA-verstärkt
- Werkstoff Gehäuse: Aluminium-Druckguss
- PA-verstärkt
- Werkstoff Hohlschraube: Aluminium-Knetlegierung
- Werkstoff Regulierschraube: Stahl
- Werkstoff Schalldämpfer: Aluminium-Knetlegierung
- PU-Schaum
- Werkstoff Schrauben: Stahl
- Werkstoff Sichtscheibe: PA
- Werkstoff Steckergehäuse: Messing, vernickelt
- Werkstoff Steckkontakte: Messing, vergoldet
- Werkstoff Stifte: Stahl
- Werkstoff Strahldüse: Aluminium-Knetlegierung
- Werkstoff Tastenfeld: TPE-U
- Werkstoff Verschraubung: Messing, vernickelt
- Werkstoff Winkel: Edelstahl
- Werkstoffhinweis: LABS-haltige Stoffe enthalten
- RoHS konform
- Wiederholbarkeit Schaltwert FS: 0,6 %
- Zulassung: RCM Mark
- c UL us - Listed (OL)
- Betriebs-Medium
Druckluft
- Produkt-Art
Vakuumsaugdüse
- Betriebsspannung
27.6 V/DC
- Gehäusematerial
Aluminium Druckguss
PA
- Anschluss
G 1/4
Schalldämpfer
- Max. Durchfluss
86.5 l/min
- Betriebsdruck (max.)
8 bar
- Betriebstemperatur
0 bis 50 °C
- Min. Betriebstemperatur
0 °C
- Max. Betriebstemperatur
50 °C
- Stromaufnahme
70 mA
- Stromleistungsaufnahme
2.55 W
- Betätigung
tastend
- Gewinde-Maß
1/4 Zoll
- Ausführung
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
- Herst.-Teilenr.
8023702
- Betriebsdruck (min.)
2 bar
- Betriebsspannung max.
27.6 V/DC
- Betriebsspannung min.
20.4 V/DC
- Dichtungsmaterial
NBR
- Funktion
geschlossen
- Gewicht
415 g
- Medien-Temperatur Bereich
0 bis 50 °C
- Max. Medien-Temperatur
50 °C
- Min. Medien-Temperatur
0 °C
- Medium
Druckluft
- Nennweite
2 mm
- Besonderheiten
P-Anschluss G 1/4
- Schaltelementfunktion
Öffner
IP65
- Max. Umgebungstemperatur
+50 °C
- Min. Umgebungstemperatur
0 °C
- Wirkungsweise
Ruhestellung geschlossen
- UKCA
Ja
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2204833 FESTO Vakuumsaugdüse OVEM-20-H-B-PO-CE N-2P 8023702 27.6 V/DC G 1/4, Schalldämpfer Nennweite (Details) 2 mm Gehäusemater
Beschreibung
Vakuumsaugdüse OVEM-20-H-B-PO-CE-N-2PBetriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb nicht möglichLABS-Konformität: VDMA24364-Zone IIIPneumatischer Anschluss 1: G1/4Einbaulage: beliebigKorrosionsbeständigkeitsklasse KBK: 2 - mäßige KorrosionsbeanspruchungUmgebungstemperatur: 0Werkstoff-Hinweis: RoHS konformProduktgewicht: 410 GWerkstoff Gehäuse: Aluminium-DruckgussMediumstemperatur: 0Ventilfunktion: geschlossenBefestigungsart: mit DurchgangsbohrungBetriebsdruck: 2Symbol: 992094Werkstoff Dichtungen: NBRWerkstoff Regulierschraube: StahlWerkstoff Stifte: StahlKonstruktiver Aufbau: modularSchutzart: IP65Handhilfsbetätigung: tastendEinschaltdauer: 1Spulenkennwerte: 24 V DC: Niederstromphase 0,3 W, Hochstromphase 2,55 WPneumatischer Anschluss 3: Schalldämpfer integriertZulassung: RCM MarkCE-Zeichen siehe Konformitätserklärung: nach EU-EMV-RichtlinieUKCA-Zeichen siehe Konformitätserklärung: nach UK Vorschriften für EMVMessgröße: RelativdruckSchaltausgang: 2xPNPSchaltfunktion: Fenster-KomparatorSchaltelementfunktion: ÖffnerElektrischer Anschluss: 5-poligEinstellmöglichkeiten: über Display und TastenIsolationsspannung: 50 VVerschmutzungsgrad: 3Werkstoff Steckkontakte: Messing, vergoldetMax. Anziehdrehmoment: 0,8 Nm mit InnengewindeWerkstoff Hohlschraube: Aluminium-KnetlegierungSchaltstellungsanzeige: LCDRastermaß: 20 MMBetriebsspannungsbereich DC: 46132Nennweite Lavaldüse: 2 MMEjektorcharakteristik: hohes VakuumIntegrierte Funktion: Abwurfimpulsventil elektrischMax. Vakuum: 93 %Vakuumanschluss: QS-8Anzeigebereich: -0.999Werkstoff Sichtscheibe: PAMax. Ausgangsstrom: 100 MAKurzschlussfestigkeit: jaSchaltzustandsanzeige: optischEinstellbereich Schwellwerte: -0.999Werkstoff Winkel: EdelstahlFilterfeinheit: 40 MIMWerkstoff Schrauben: StahlWerkstoff Filter: GewebeStoßspannungsfestigkeit: 0.8 KVMessprinzip: piezoresistivSpannungsfall: 1.5 VInduktive Schutzbeschaltung: angepasst auf MZ-, MY-, ME-SpulenReststrom: 0.1 MAÜberlastfestigkeit: vorhandenVerpolungsschutz: für alle elektrischen AnschlüsseNennbetriebsdruck: 6 BARRelative Luftfeuchtigkeit: 5 - 85 %Druckmessbereich: -1Leerlaufstrom: 70 MAWerkstoff Steckergehäuse: Messing, vernickeltBauart Schalldämpfer: offenBelüftungszeit bei Nennbetriebsdruck: 0.2 SWerkstoff Fangdüse: POMWerkstoff Filtergehäuse: PA-verstärktWerkstoff Schalldämpfer: Aluminium-KnetlegierungWerkstoff Strahldüse: Aluminium-KnetlegierungAnzeigeart: 4-stellig alphanumerischEinstellbereich Hysterese: -0.9KC-Zeichen: KC-EMVBetriebsdruck für max. Vakuum: 5.3 BARMax. Saugvolumenstrom gegen Atmosphäre: 86.5 L2Werkstoff Verschraubung: Messing, vernickeltSchalldruckpegel bei Nennbetriebsdruck: 74 DBAGenauigkeit in ± % FS: 3 YUQWerkstoff Tastenfeld: TPE-UWiederholbarkeit Schaltwert FS: 0.6 %Schutzklasse: IIISchalteingang nach Norm: IEC 61131-2Darstellbare Einheiten: barSchaltlogik Eingänge: PNP (plusschaltend)
