FESTO Vakuumsaugdüse VN-10-H-T3-PQ2-VQ2-RO1-B 532640 26.4 V/DC QS-6, Schalldämpfer Nennweite (Details) 0.95 mm Gehäusema kaufen

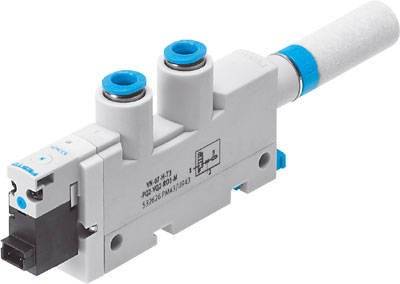

Ein pneumatisches Ventil mit zwei blauen Anschlüssen und einem Hebel für Steuerungsanwendungen in industriellen Systemen.

Abbildung ähnlich

Lieferung Di., 20. Okt.

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 179,16 / Stück)

€ 179,16

zzgl. MwSt.

Kostenfreier Versand

nur € 16,67

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Technische Daten

Bauart Schalldämpfer: offen
Befestigungsart: mit Durchgangsbohrung
mit Hutschiene
mit Zubehör
Belüftungszeit bei Nennbetriebsdruck: 1,06 s
Betriebsdruck: 2 ... 8 bar
Betriebsdruck für max. Saugvolumenstrom: 3 bar
Betriebsdruck für max. Vakuum: 3,5 bar
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Betriebsspannungsbereich DC: 21,6 ... 26,4 V
Einbaulage: beliebig
Einschaltdauer: 1
Ejektorcharakteristik: Standard
hoher Unterdruck
Elektrische Leistungsaufnahme: 1,2 W
Elektrischer Anschluss: Stecker
Handhilfsbetätigung: tastend
Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb nicht möglich
Integrierte Funktion: Abwurfimpulsventil pneumatisch
Einschaltventil elektrisch
Schalldämpfer offen
Konstruktiver Aufbau: T-Form
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
Max. Saugvolumenstrom gegen Atmosphäre: 21,8 l/min
Max. Vakuum: 0.93
Mediumstemperatur: 0 ... 50 °C
Nennbetriebsdruck: 6 bar
Nennweite Lavaldüse: 0,95 mm
Pneumatischer Anschluss 1: QS-6
Pneumatischer Anschluss 3: Schalldämpfer offen
Produktgewicht: 63 g
Rastermaß: 14 mm
Schalldruckpegel bei Nennbetriebsdruck: 71 dB(A)
Schutzart: IP40
Umgebungstemperatur: 0 ... 50 °C
Vakuumanschluss: QS-6
Ventilfunktion: 2/2
Werkstoff Anschlussgewinde: Aluminium-Knetlegierung eloxiert
Werkstoff Dichtungen: NBR
Werkstoff Fangdüse: POM
Werkstoff Gehäuse: PA-verstärkt
POM-verstärkt
Werkstoff Schalldämpfer: PE
Werkstoff Schrauben: Stahl
Werkstoff Strahldüse: Aluminium-Knetlegierung
Werkstoff Verschraubung: Messing
vernickelt
Werkstoffhinweis: Kupfer- und PTFE-frei
RoHS konform

Betriebs-Medium: Druckluft

Typ: 532640

Produkt-Art: Vakuumsaugdüse

Betriebsspannung: 26.4 V/DC

Gehäusematerial: PA
POM

Anschluss: QS-6
Schalldämpfer

Max. Durchfluss: 21.8 l/min

Betriebsdruck (max.): 8 bar

Betriebstemperatur: 0 bis 50 °C

Min. Betriebstemperatur: 0 °C

Max. Betriebstemperatur: 50 °C

Stromleistungsaufnahme: 1.2 W

Betätigung: tastend

Ausführung: Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung

Herst.-Teilenr.: 532640

Betriebsdruck (min.): 2 bar

Betriebsspannung max.: 26.4 V/DC

Betriebsspannung min.: 21.6 V/DC

Dichtungsmaterial: NBR

Einschaltdauer: 100 %

Funktion: 2/2-Wege

Gewicht: 63 g

Medien-Temperatur Bereich: 0 bis 50 °C

Max. Medien-Temperatur: 50 °C

Min. Medien-Temperatur: 0 °C

Medium: Druckluft

Nennweite: 0.95 mm

: IP40

Max. Umgebungstemperatur: +50 °C

Min. Umgebungstemperatur: 0 °C

UKCA: nicht relevant

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2204260 FESTO Vakuumsaugdüse VN-10-H-T3-PQ2-VQ2-RO1-B 532640 26.4 V/DC QS-6, Schalldämpfer Nennweite (Details) 0.95 mm Gehäusema

Beschreibung

Vakuumsaugdüse VN-10-H-T3-PQ2-VQ2-RO1-B

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb nicht möglich
LABS-Konformität: VDMA24364-B1/B2-L
Pneumatischer Anschluss 1: QS-6
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
Umgebungstemperatur: 0
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 63 G
Werkstoff Gehäuse: PA-verstärkt
Mediumstemperatur: 0
Ventilfunktion: 46055
Befestigungsart: mit Durchgangsbohrung
Betriebsdruck: 2
Symbol: 991944
Werkstoff Dichtungen: NBR
Konstruktiver Aufbau: T-Form
Schutzart: IP40
Handhilfsbetätigung: tastend
Einschaltdauer: 1
Pneumatischer Anschluss 3: Schalldämpfer offen
Elektrischer Anschluss: Stecker
Rastermaß: 14 MM
Betriebsspannungsbereich DC: 46194
Nennweite Lavaldüse: 0.95 MM
Ejektorcharakteristik: Standard
Integrierte Funktion: Abwurfimpulsventil pneumatisch
Max. Vakuum: 93 %
Vakuumanschluss: QS-6
Werkstoff Schrauben: Stahl
Werkstoff Anschlussgewinde: Aluminium-Knetlegierung, eloxiert
Nennbetriebsdruck: 6 BAR
Elektrische Leistungsaufnahme: 1.2 W
Bauart Schalldämpfer: offen
Belüftungszeit bei Nennbetriebsdruck: 1.06 S
Werkstoff Fangdüse: POM
Werkstoff Schalldämpfer: PE
Werkstoff Strahldüse: Aluminium-Knetlegierung
Betriebsdruck für max. Saugvolumenstrom: 3 BAR
Betriebsdruck für max. Vakuum: 3.5 BAR
Max. Saugvolumenstrom gegen Atmosphäre: 21.8 L2
Werkstoff Verschraubung: Messing
Schalldruckpegel bei Nennbetriebsdruck: 71 DBA
