FESTO Vakuumsaugdüse VN-14-L-T4-PQ3-VQ3-RO2-B 532649 26.4 V/DC QS-8, Schalldämpfer Nennweite (Details) 1.4 mm Gehäusemat kaufen

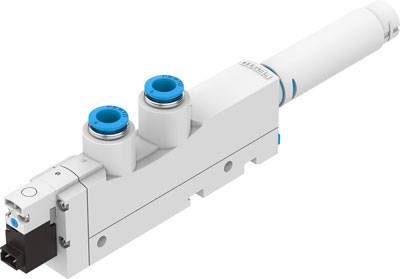

Ein pneumatisches Dosierventil in Weiß mit blauen Details, das für präzise Steuerung von Gas- oder Flüssigkeitsströmen verwendet wird.

Abbildung ähnlich

Lieferung Di., 20. Okt.

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 195,83 / Stück)

€ 195,83

zzgl. MwSt.

Kostenfreier Versand

nur € 16,67

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Technische Daten

Bauart Schalldämpfer: offen
Befestigungsart: mit Durchgangsbohrung
mit Hutschiene
mit Zubehör
Belüftungszeit bei Nennbetriebsdruck: 0,32 s
Betriebsdruck: 2 ... 8 bar
Betriebsdruck für max. Saugvolumenstrom: 5 bar
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Betriebsspannungsbereich DC: 21,6 ... 26,4 V
Einbaulage: beliebig
Einschaltdauer: 1
Ejektorcharakteristik: Standard
hohes Saugvolumen
Elektrische Leistungsaufnahme: 1,2 W
Elektrischer Anschluss: Stecker
Handhilfsbetätigung: tastend
Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb nicht möglich
Integrierte Funktion: Abwurfimpulsventil pneumatisch
Einschaltventil elektrisch
Schalldämpfer offen
Konstruktiver Aufbau: T-Form
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
Max. Saugvolumenstrom gegen Atmosphäre: 92,6 l/min
Mediumstemperatur: 0 ... 50 °C
Nennbetriebsdruck: 6 bar
Nennweite Lavaldüse: 1,4 mm
Pneumatischer Anschluss 1: QS-8
Pneumatischer Anschluss 3: Schalldämpfer offen
Produktgewicht: 100 g
Rastermaß: 18 mm
Schalldruckpegel bei Nennbetriebsdruck: 69 dB(A)
Schutzart: IP40
Umgebungstemperatur: 0 ... 50 °C
Vakuumanschluss: QS-8
Ventilfunktion: 2/2
Werkstoff Anschlussgewinde: Aluminium-Knetlegierung eloxiert
Werkstoff Dichtungen: NBR
Werkstoff Fangdüse: POM
Werkstoff Gehäuse: PA-verstärkt
POM-verstärkt
Werkstoff Schalldämpfer: Aluminium-Knetlegierung
POM
PU-Schaum
Werkstoff Schrauben: Stahl
Werkstoff Strahldüse: Aluminium-Knetlegierung
Werkstoff Verschraubung: Messing
vernickelt
Werkstoffhinweis: Kupfer- und PTFE-frei
LABS-haltige Stoffe enthalten
RoHS konform

Betriebs-Medium: Druckluft

Produkt-Art: Vakuumsaugdüse

Betriebsspannung: 26.4 V/DC

Gehäusematerial: PA
POM

Anschluss: QS-8
Schalldämpfer

Max. Durchfluss: 92.6 l/min

Betriebsdruck (max.): 8 bar

Betriebstemperatur: 0 bis 50 °C

Min. Betriebstemperatur: 0 °C

Max. Betriebstemperatur: 50 °C

Stromaufnahme: 1.2 W

Stromleistungsaufnahme: 1.2 W

Betätigung: tastend

Ausführung: Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung

Herst.-Teilenr.: 532649

Betriebsdruck (min.): 2 bar

Betriebsspannung max.: 26.4 V/DC

Betriebsspannung min.: 21.6 V/DC

Dichtungsmaterial: NBR

Einschaltdauer: 100 %

Funktion: 2/2-Wege

Gewicht: 100 g

Medien-Temperatur Bereich: 0 bis 50 °C

Max. Medien-Temperatur: 50 °C

Min. Medien-Temperatur: 0 °C

Medium: Druckluft

Nennweite: 1.4 mm

: IP40

Max. Umgebungstemperatur: +50 °C

Min. Umgebungstemperatur: 0 °C

UKCA: nicht relevant

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2204269 FESTO Vakuumsaugdüse VN-14-L-T4-PQ3-VQ3-RO2-B 532649 26.4 V/DC QS-8, Schalldämpfer Nennweite (Details) 1.4 mm Gehäusemat

Beschreibung

Vakuumsaugdüse VN-14-L-T4-PQ3-VQ3-RO2-B

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb nicht möglich
LABS-Konformität: VDMA24364-Zone III
Pneumatischer Anschluss 1: QS-8
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
Umgebungstemperatur: 0
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 100 G
Werkstoff Gehäuse: PA-verstärkt
Mediumstemperatur: 0
Ventilfunktion: 46055
Befestigungsart: mit Durchgangsbohrung
Betriebsdruck: 2
Symbol: 991944
Werkstoff Dichtungen: NBR
Konstruktiver Aufbau: T-Form
Schutzart: IP40
Handhilfsbetätigung: tastend
Einschaltdauer: 1
Pneumatischer Anschluss 3: Schalldämpfer offen
Elektrischer Anschluss: Stecker
Rastermaß: 18 MM
Betriebsspannungsbereich DC: 46194
Nennweite Lavaldüse: 1.4 MM
Ejektorcharakteristik: Standard
Integrierte Funktion: Abwurfimpulsventil pneumatisch
Vakuumanschluss: QS-8
Werkstoff Schrauben: Stahl
Werkstoff Anschlussgewinde: Aluminium-Knetlegierung, eloxiert
Nennbetriebsdruck: 6 BAR
Elektrische Leistungsaufnahme: 1.2 W
Bauart Schalldämpfer: offen
Belüftungszeit bei Nennbetriebsdruck: 0.32 S
Werkstoff Fangdüse: POM
Werkstoff Schalldämpfer: Aluminium-Knetlegierung
Werkstoff Strahldüse: Aluminium-Knetlegierung
Betriebsdruck für max. Saugvolumenstrom: 5 BAR
Max. Saugvolumenstrom gegen Atmosphäre: 92.6 L2
Werkstoff Verschraubung: Messing
Schalldruckpegel bei Nennbetriebsdruck: 69 DBA
