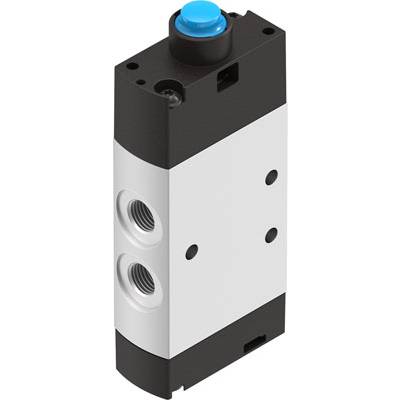

Abbildung ähnlich

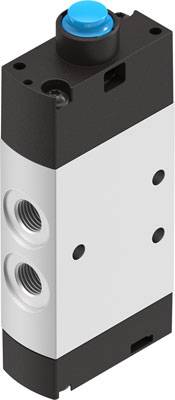

Abbildung ähnlich
FESTO VMEF-SCZ-M52-M-G18 Stößelventil -0.95 bis 10 bar 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
€ 116,66
3
2% = € 2,85
€ 113,81
5
3% = € 3,98
€ 112,68
10
4% = € 4,73
€ 111,93
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 116,66 / Stück)
€ 116,66
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Anschluss Steuerhilfsluft 12/14: M5
- Anwendungshinweis: nicht als mechanischen Anschlag verwenden
- Baubreite: 20 mm
- Befestigungsart: mit Durchgangsbohrung
- Betätigungsart: mechanisch
- Betätigungskraft: 14 N
- Betriebsdruck: -0.95 - 10 bar
- Betriebsdruck Mpa: -0.095 - 1 MPa
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]
- Dichtprinzip: weich
- Einbaulage: beliebig
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Konstruktiver Aufbau: Kolben-Schieber
- Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
- LABS-Konformität: VDMA24364-B1/B2-L
- Max. Schaltfrequenz: 3 Hz
- Mediumstemperatur: -10 - 60 °C
- Nennweite: 5.2 mm
- Normalnenndurchfluss: 750 l/min
- Pneumatischer Anschluss 1: G1/8
- Pneumatischer Anschluss 2: G1/8
- Pneumatischer Anschluss 3: G1/8
- Pneumatischer Anschluss 4: G1/8
- Pneumatischer Anschluss 5: G1/8
- Produktgewicht: 151 g
- Rückstellart: mechanische Feder
- Steuerart: vorgesteuert
- Steuerdruck: 36.25 - 145 psi
- Steuerdruck MPa: 0.25 - 1 MPa
- Steuerluftversorgung: extern
- Strömungsrichtung: reversibel
- Überdeckung: positive Überdeckung
- Umgebungstemperatur: -10 - 60 °C
- Ventilfunktion: 5/2 monostabil
- Werkstoff Deckel: PA-verstärkt
- Werkstoff Dichtungen: NBR
- Werkstoff Gehäuse: Alu-Knetlegierung, eloxiert
- Werkstoffhinweis: RoHS konform
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:-:-]
- Anzeigebereich (min.)
-0.95 bar
- Anzeigebereich (max.)
10 bar
- Ausführung
Kolben-Schieber
- Betriebstemperatur
-10 bis 60 °C
- Min. Betriebstemperatur
-10 °C
- Max. Betriebstemperatur
60 °C
- Herst.-Teilenr.
8031328
- Material (Details)
Alu-Knetlegierung. eloxiert
- Abm.
(Ø) 5.2 mm
- Anschluss
G1/8
- Anschluss
G 1/8
- Befestigung
mit Durchgangsbohrung
- Betriebsdruck (max.)
10 bar
- Betriebsdruck (min.)
-0.95 bar
- Betriebsdruck-Bereich
-0.95 bis 10 bar
- Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:-:-]
- Dichtungsmaterial
NBR
- Max. Durchfluss
750 l/min
- Funktion
5/2 monostabil
- Gehäusematerial
Aluminium-Knetlegierung
- Gewicht
151 g
- Max. Medien-Temperatur
+60 °C
- Min. Medien-Temperatur
-10 °C
- Nennweite
5.2 mm
- Nennweite
5.2 mm
- Breite
20 mm
- Durchmesser
5.2 mm
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
-10 °C
- Schalt-Frequenz
3 Hz
- Betätigung
mechanisch
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2800445 FESTO VMEF-SCZ-M52-M-G18 Stößelventil -0.95 bis 10 bar 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2800445 FESTO VMEF-SCZ-M52-M-G18 Stößelventil -0.95 bis 10 bar 1 St.
Beschreibung
Stößelventil VMEF-SCZ-M52-M-G18 Ventilfunktion=5/2 monostabil, Betätigungsart=mechanisch, Baubreite=20 mm, Normalnenndurchfluss=750 l/min, Betriebsdruck Mpa=-0,095 - 1 MPa
