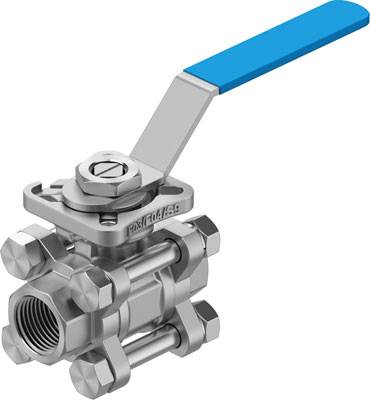

FESTO VZBE-1/2-T-63-T-2-F0304-M-V15V15 8096665 Kugelhahn 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (€ 56,66 / Stück)
€ 66,66
-15 %
€ 56,66
zzgl. gesetzl. MwSt.
Nur noch 2 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Anschluss Armatur: 1/2 NPT
- Basierend auf Norm: ASME B1.20.1 - ISO 5211
- Befestigungsart: Leitungseinbau
- Betätigungsart: mechanisch
- Dichtprinzip: weich
- Durchfluss Kv: 8.5 m3/h
- Einbaulage: beliebig
- Flanschbohrbild: F0304
- Innen-Durchmesser: 15 mm
- Konstruktiver Aufbau: 2-Wege-Kugelhahn
- Korrosionsbeständigkeitsklasse KBK: 4 - besonders starke Korrosionsbeanspruchung
- Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN: 7 Nm
- Medium: Druckluft nach ISO8573-1:2010 [-:-:-] - Inerte Gase - neutrale Flüssigkeiten - Wasser - Dampf
- Mediumstemperatur: -20 - 200 °C
- Nenndruck Armatur: 63
- Nennweite DN: 15
- Produktgewicht: 600 g
- Schaltstellungsanzeige: Schlitzrichtung = Durchflussrichtung
- Strömungsrichtung: reversibel
- Ventilfunktion: 02/02/2023 00:00:00
- Werkstoff Dichtungen: FPM - PTFE
- Werkstoff Gehäuse: Edelstahlguss
- Werkstoff Kugel: Edelstahlguss
- Werkstoff Sitzdichtung: PTFE, modifiziert
- Werkstoff Welle: hochlegierter Stahl rostfrei
- Werkstoffhinweis: LABS-haltige Stoffe enthalten - RoHS konform
- Werkstoffnummer Gehäuse: 1.4408
- Werkstoffnummer Kugel: 1.4408
- Werkstoffnummer Welle: 1.4401
- Zulassung: CRN
- Produkt-Art
Kugelhahn
- Herst.-Teilenr.
8096665
- Ausführung
2-Wege-Kugelhahn
- Betriebstemperatur
-20 °C (min)
- Min. Betriebstemperatur
-20 °C
- Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:-:-]
- Betriebstemperatur (max.)
200 °C
- Betriebstemperatur (min.)
-20 °C
- Betriebstemperatur-Bereich
-20 bis 200 °C
- Funktion
2/2-Wege
- Medien-Temperatur Bereich
-20 bis +200 °C
- Max. Medien-Temperatur
+200 °C
- Min. Medien-Temperatur
-20 °C
- Nennweite
15 mm
- kv-Wert
8.5 m³/h
- Gehäusematerial
Edelstahl
- Medium
Druckluft
Inerte Gase
Neutrale Flüssigkeiten
Wasser
Dampf
- Dichtungsmaterial
FPM
PTFE
- Nennweite
15
- Betätigung
mechanisch
- Gewicht
600 g
Dokumente & Downloads
Datenblatt
Datenblatt 2803754 FESTO VZBE-1/2-T-63-T-2-F0304-M-V15V15 8096665 Kugelhahn 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2803754 FESTO VZBE-1/2-T-63-T-2-F0304-M-V15V15 8096665 Kugelhahn 1 St.
Beschreibung
Kugelhahn VZBE-1/2-T-63-T-2-F0304-M-V15V15 Konstruktiver Aufbau=2-Wege-Kugelhahn, Betätigungsart=mechanisch, Dichtprinzip=weich, Einbaulage=beliebig, Befestigungsart=Leitungseinbau
