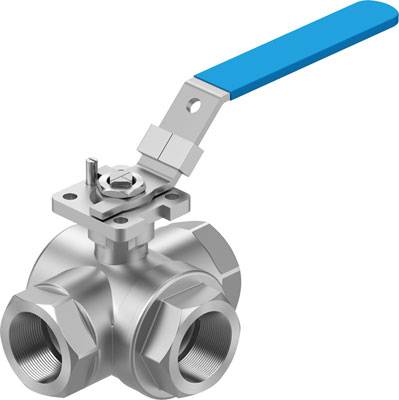

FESTO VZBE-11/4-T-63-F-3T-F05-M-V15V15 8096956 Kugelhahn 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
€ 345,83
3
2% = € 8,44
€ 337,39
5
3% = € 11,79
€ 334,04
10
4% = € 14,04
€ 331,79
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 345,83 / Stück)
€ 345,83
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Anschluss Armatur: 1 1/4 NPT
- Basierend auf Norm: ASME B1.20.1 - ISO 5211
- Befestigungsart: Leitungseinbau
- Betätigungsart: mechanisch
- Dichtprinzip: weich
- Durchfluss Kv T-Bohrung eck: 10.6 m3/h
- Einbaulage: beliebig
- Flanschbohrbild: F05
- Innen-Durchmesser: 25 mm
- Konstruktiver Aufbau: 3-Wege-Kugelhahn - T-Bohrung
- Korrosionsbeständigkeitsklasse KBK: 4 - besonders starke Korrosionsbeanspruchung
- Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN: 33 Nm
- Medium: Druckluft nach ISO8573-1:2010 [-:-:-] - Inerte Gase - neutrale Flüssigkeiten - Wasser - Dampf
- Mediumstemperatur: -20 - 200 °C
- Nenndruck Armatur: 63
- Nennweite DN: 32
- Produktgewicht: 2400 g
- Schaltstellungsanzeige: Schlitzrichtung = Durchflussrichtung
- Strömungsrichtung: reversibel
- Ventilfunktion: 02/03/2023 00:00:00
- Werkstoff Dichtungen: PTFE
- Werkstoff Gehäuse: Edelstahlguss
- Werkstoff Kugel: Edelstahlguss
- Werkstoff Sitzdichtung: PTFE
- Werkstoff Welle: hochlegierter Stahl rostfrei
- Werkstoffhinweis: LABS-haltige Stoffe enthalten - RoHS konform
- Werkstoffnummer Gehäuse: 1.4408
- Werkstoffnummer Kugel: 1.4408
- Werkstoffnummer Welle: 1.4401
- Zulassung: CRN
- Betriebs-Medium
Druckluft nach ISO8573-1:2010 [-:-:-] - Inerte Gase - neutrale Flüssigkeiten - Wasser - Dampf
- Produkt-Art
Kugelhahn
- Herst.-Teilenr.
8096956
- Ausführung
3-Wege-Kugelhahn - T-Bohrung
- Betriebstemperatur
-20 bis 200 °C
- Min. Betriebstemperatur
-20 °C
- Max. Betriebstemperatur
200 °C
- Anschluss
1 1/4 NPT
- Betriebsmedium
Druckluft
- Betriebstemperatur (max.)
200 °C
- Betriebstemperatur (min.)
-20 °C
- Betriebstemperatur-Bereich
-20 bis 200 °C
- Funktion
3-Wege
- Medien-Temperatur Bereich
-20 bis +200 °C
- Max. Medien-Temperatur
+200 °C
- Min. Medien-Temperatur
-20 °C
- Nennweite
32 mm
- Gehäusematerial
Edelstahl
- Medium
Druckluft
Inerte Gase
Neutrale Flüssigkeiten
Wasser
Dampf
- Dichtungsmaterial
PTFE
- Nennweite
32
- Betätigung
mechanisch
- Gewicht
2400 g
Dokumente & Downloads
Datenblatt
Datenblatt 2803776 FESTO VZBE-11/4-T-63-F-3T-F05-M-V15V15 8096956 Kugelhahn 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2803776 FESTO VZBE-11/4-T-63-F-3T-F05-M-V15V15 8096956 Kugelhahn 1 St.
Beschreibung
Kugelhahn VZBE-11/4-T-63-F-3T-F05-M-V15V15 Konstruktiver Aufbau=(* 3-Wege-Kugelhahn, * T-Bohrung), Betätigungsart=mechanisch, Dichtprinzip=weich, Einbaulage=beliebig, Befestigungsart=Leitungseinbau
