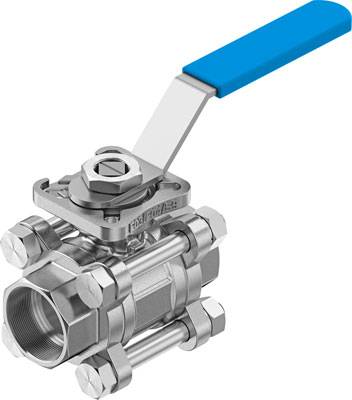

FESTO VZBE-3/4-WA-63-T-2-F0304-M-V15V15 8089058 Kugelhahn 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
€ 78,33
3
3% = € 2,17
€ 76,16
5
4% = € 3,05
€ 75,28
10
5% = € 3,62
€ 74,71
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 78,33 / Stück)
€ 78,33
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Anschluss Armatur: Schweißende nach ASME B16.11
- Basierend auf Norm: ASME B16.11 - ISO 5211
- Befestigungsart: Leitungseinbau
- Betätigungsart: mechanisch
- Dichtprinzip: weich
- Durchfluss Kv: 59 m3/h
- Einbaulage: beliebig
- Flanschbohrbild: F03 - F04
- Innen-Durchmesser: 20 mm
- Konstruktiver Aufbau: 2-Wege-Kugelhahn mit Handhebel
- Korrosionsbeständigkeitsklasse KBK: 4 - besonders starke Korrosionsbeanspruchung
- Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN: 9 Nm
- Medium: Druckluft nach ISO8573-1:2010 [-:-:-] - Inerte Gase - neutrale Flüssigkeiten - Wasser - Dampf
- Mediumstemperatur: -20 - 200 °C
- Nenndruck Armatur: 63
- Nennweite DN: 20
- Produktgewicht: 700 g
- Schaltstellungsanzeige: Schlitzrichtung = Durchflussrichtung
- Strömungsrichtung: reversibel
- Ventilfunktion: 02/02/2023 00:00:00
- Werkstoff Dichtungen: FPM - PTFE
- Werkstoff Gehäuse: Edelstahlguss
- Werkstoff Kugel: Edelstahlguss
- Werkstoff Sitzdichtung: PTFE, modifiziert
- Werkstoff Welle: hochlegierter Stahl rostfrei
- Werkstoffhinweis: LABS-haltige Stoffe enthalten - RoHS konform
- Werkstoffnummer Gehäuse: 1.4408/CF8M
- Werkstoffnummer Kugel: 1.4408/CF8M
- Werkstoffnummer Welle: 1.4401
- Zulassung: CRN
- Betriebs-Medium
Druckluft nach ISO8573-1:2010 [-:-:-] - Inerte Gase - neutrale Flüssigkeiten - Wasser - Dampf
- Produkt-Art
Kugelhahn
- Herst.-Teilenr.
8089058
- Material (Details)
FPM - PTFE. Edelstahlguss. PTFE. modifiziert. hochlegierter Stahl rostfrei
- Ausführung
2-Wege-Kugelhahn mit Handhebel
- Betriebstemperatur
-20 bis 200 °C
- Min. Betriebstemperatur
-20 °C
- Max. Betriebstemperatur
200 °C
- Anschluss
Schweißende nach ASME B16.11
- Betriebsmedium
Inerte Gase
- Betriebstemperatur (max.)
200 °C
- Betriebstemperatur (min.)
-20 °C
- Betriebstemperatur-Bereich
-20 bis 200 °C
- Medien-Temperatur Bereich
-20 bis +200 °C
- Max. Medien-Temperatur
+200 °C
- Min. Medien-Temperatur
-20 °C
- Nennweite
20 mm
- kv-Wert
59 m³/h
- Gehäusematerial
Edelstahl
- Medium
Druckluft
Inerte Gase
Neutrale Flüssigkeiten
Wasser
Dampf
- Dichtungsmaterial
FPM
PTFE
- Nennweite
20
- Betätigung
mechanisch
- Gewicht
700 g
Dokumente & Downloads
Datenblatt
Datenblatt 2803747 FESTO VZBE-3/4-WA-63-T-2-F0304-M-V15V15 8089058 Kugelhahn 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2803747 FESTO VZBE-3/4-WA-63-T-2-F0304-M-V15V15 8089058 Kugelhahn 1 St.
Beschreibung
Kugelhahn VZBE-3/4-WA-63-T-2-F0304-M-V15V15 Konstruktiver Aufbau=2-Wege-Kugelhahn mit Handhebel, Betätigungsart=mechanisch, Dichtprinzip=weich, Einbaulage=beliebig, Befestigungsart=Leitungseinbau
