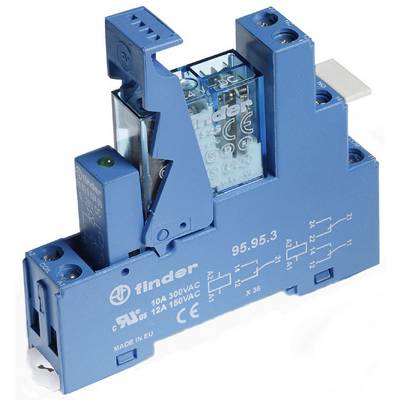

Finder 49.52.9.012.0050 Relaisbaustein Nennspannung: 12 V/DC Schaltstrom (max.): 8 A 2 Wechsler 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Relaisbaustein
Kontaktart
2 Wechsler
Nennspannung
12 V/DC
Schaltspannung (max.)
250 V/AC
Schaltstrom (max.)
8 A
Datenblatt (PDF)
Gesamt (€ 6,66 / Stück)
€ 14,16
-53 %
€ 6,66
zzgl. gesetzl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Koppel-Relais-Baustein, Serie 49
- Interface-Relais,Koppelbaustein,Koppelrelais,Mini-Relaismodul,Relais,Relaismodul,Schaltrelais,Serie 49
Technische Daten
- Ausführung des elektrischen Anschlusses: Schraubanschluss , Komplettgerät mit Sockel: Ja , Mit abnehmbaren Klemmen: Nein , Mit LED-Anzeige: Ja , Bemessungssteuerspeisespannung DC: 12 V, Bemessungssteuerspeisespannung DC: 12 V, Spannungsart zur Betätigung: DC , Antrieb, Polung: gepolt , Schaltverhalten des Antriebs: monostabil , Anzahl der Kontakte als Öffner: 0 , Anzahl der Kontakte als Schließer: 0 , Anzahl der Kontakte als Wechsler: 2 , Art des Schaltkontaktes: Einfachkontakt , Mit zwangsgeführten Kontakten: Nein , Werkstoff des Kontakteinsatzes: Thermoplast , Werkstoff des Kontaktes: sonstige , Werkstoff der Kontaktbeschichtung: unbehandelt , Nennstrom: 8 A, Schutzart (IP): IP20 , Breite: 15.5 mm, Höhe: 81.9 mm, Tiefe: 75 mm
- Produkt-Art
Relaisbaustein
- Typ
49.52.9.012.0050
- Anschluss
Schraubklemme
- Kontaktart
2 Wechsler
- Kontaktmaterial
AgNi
- Nennspannung
12 V/DC
- Schaltspannung (max.)
250 V/AC
- Schaltstrom (max.)
8 A
- Max. Schaltleistung
1250 VA
- Luft-/Kriechstrecke (Spule/Kontakte)
8 mm
- Widerstand (Spule)
220 Ω
- Spulenleistung
650 mW
- Besonderheiten
mit Freilaufdiode
mit LED
IP20
- Max. Temperatur
+70 °C
- Min. Temperatur
-40 °C
- Länge
81.9 mm
- Breite
15.5 mm
- Höhe
75 mm
- Abm.
(L x B x H) 81.9 x 15.5 x 75 mm
- Inhalt
1 St.
8 A
15.5
75 mm
81.9 mm
15 A
FALSE
gepolt
monostabil
FALSE
Einfachkontakt
TRUE
Schraubanschluss
12-12 V
DC
IP20
TRUE
8.8-18 V
DC
0
0
2
Dokumente & Downloads
Datenblatt
Datenblatt 505609 Finder 49.52.9.012.0050 Relaisbaustein Nennspannung: 12 V/DC Schaltstrom (max.): 8 A 2 Wechsler 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 505609 Finder 49.52.9.012.0050 Relaisbaustein Nennspannung: 12 V/DC Schaltstrom (max.): 8 A 2 Wechsler 1 St.
Information
Information 505609 Finder 49.52.9.012.0050 Relaisbaustein Nennspannung: 12 V/DC Schaltstrom (max.): 8 A 2 Wechsler 1 St.
Konformitätserklärung
Konformitätserklärung 505609 Finder 49.52.9.012.0050 Relaisbaustein Nennspannung: 12 V/DC Schaltstrom (max.): 8 A 2 Wechsler 1 St.
Beschreibung
Koppel-Relais 15,5 mm breit. "Sichere Trennung" nach VDE 0106 / T 101.
Ausführung
- Mit LED
- Mit Freilaufdiode
Hinweise
Zulassungen: cULus, NF, IMQ, RINA, VDE, LR, CSA, GOST.
