Finder Halbleiterrelais 77H182308250 125 A Schaltspannung (max.): 280 V/AC Nullspannungsschaltend 1 St. kaufen

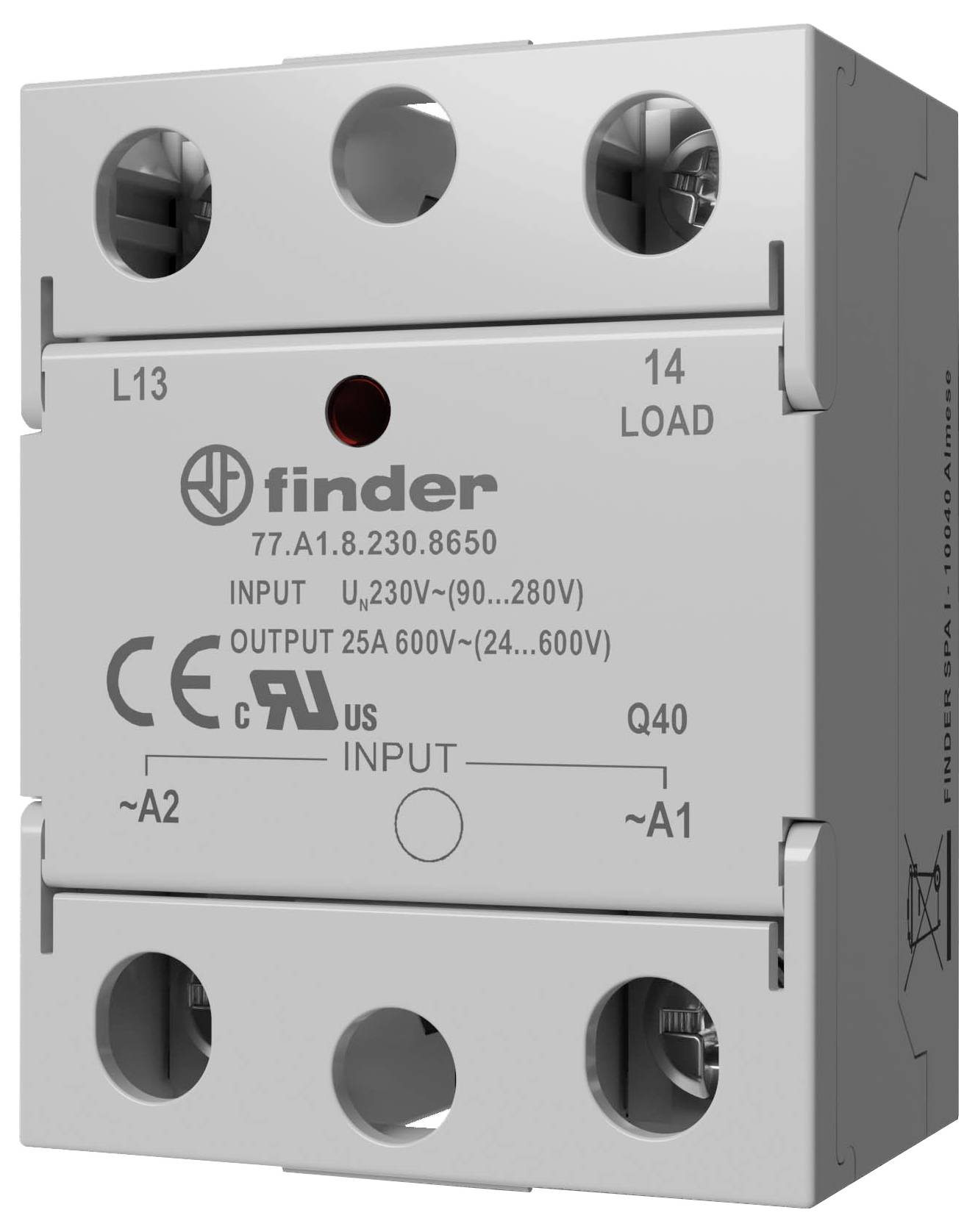

Ein Relais mit der Bezeichnung 'Finder 77.01', CE-Kennzeichnung, Eingangsbereich 230V~(90...280V) und Ausgang 25A 600V~(24...600V).

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Halbleiterrelais

Steuerspannung (min.)

230 V/AC

Steuerspannung (max.)

230 V/AC

Schaltspannung (max.)

280 V/AC

Datenblatt (PDF)

Bald verfügbar

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 87,49 / Stück)

€ 87,49

zzgl. MwSt.

Kostenfreier Versand

nur € 9,17

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Technische Daten

Eingangsspannung: 230 V/AC
Einschaltstrom: bis 2250 A für 10 ms
Minimaler Schaltstrom: 100 mA bei 250 V/AC
Wärmeleistung bei In: 150 W
Periodische Spitzensperrspannung: 600 Vpk
Reststrom im "AUS-Zustand" bei Nennspannung: 0.1 mA
Spannungsfestigkeit Ein- zu Ausgang 4 kV
Ausführung: mit LED

Verpackungsart: Piece

Produkt-Art: Halbleiterrelais

Typ: 77.H1.8.230.8250

Schaltungsart: Nullspannungsschaltend

Steuerspannung (min.): 230 V/AC

Steuerspannung (max.): 230 V/AC

Steuerspannungs-Bereich: 230 - 230 V/AC

Stoß-Strom (max.): 2250 A

Schaltspannung (min.): 24 V/AC

Schaltspannung (max.): 280 V/AC

Last-Strom (max.): 125 A

Ausgangsspannung (min.): 24 V/AC

Ausgangsspannung (max.): 280 V/AC

Ausgangsstrom (max.): 125 A

Kontaktart: 1 Schließer

Min. Temperatur: -30 °C

Max. Temperatur: +80 °C

: IP20

Breite: 45 mm

Höhe: 29.40 mm

Tiefe: 59 mm

Länge: 59 mm

RoHS-konform: Ja

Dauerstrom (max.): 125 A

Inhalt: 1 St.

Nennsteuerspannung: 230 V/AC

Dokumente & Downloads

Datenblatt

Datenblatt 3343714 Finder Halbleiterrelais 77H182308250 125 A Schaltspannung (max.): 280 V/AC Nullspannungsschaltend 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3343714 Finder Halbleiterrelais 77H182308250 125 A Schaltspannung (max.): 280 V/AC Nullspannungsschaltend 1 St.

Beschreibung

Finder Relais mit 1 SSR-Kontakt 77.H1.8.230.8250

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:FinderBezeichnung:Relais mit 1 SSR-Kontakt 125 A/24 bis 280 VACTyp:77.H1.8.230.8250Ausführung des elektrischen Anschlusses:SchraubanschlussGeeignet für Reiheneinbau:neinMit LED-Anzeige:jaBemessungssteuerspeisespannung Us bei AC 50 Hz:230 VBemessungssteuerspeisespannung Us bei AC 60 Hz:230 VSpannungsart zur Betätigung:ACAnzahl der Phasen:1Ausführung:sonstigeAusführung der Schaltfunktion:Schließer (NO)Nullpunktschaltend:jaSpannungsart der Betriebsspannung:ACBetriebsspannung bei AC 50 Hz:24..280 VBetriebsspannung bei AC 60 Hz:24..280 VBemessungsbetriebsstrom Ie bei AC-1:125 ASchutzart (IP):IP20Breite:29,4 mmHöhe:45 mmTiefe:59 mm
Finder Relais mit 1 SSR-Kontakt 77.H1.8.230.8250: weitere Details
SSR-Relais, Hockey Puck-Bauform, Montage auf Schaltschrankblech oder auf Kühlkörper. Eingangsspannung 230 V AC, 1 Schließer für 125 A, Einschaltstrom bis 2250 A für 10 ms, Schaltlastspannungsbereich 24 bis 280 V AC, Nulldurchgangsschalter, minimaler Schaltstrom: 100 mA bei 250 V AC, Wärmeleistung bei In: 150 W, periodische Spitzensperrspannung: 600 Vpk, Reststrom im "
AUS-Zustand"
bei Nennspannung: 0.1 mA. Spannungsfestigkeit Ein- zu Ausgang 4 kV. Umgebungstemperatur: -30 bis +80 °C, Relaisschutzart: IP 20. Ausführung: mit LED. Abmessungen: Länge= 59 mm, Breite= 45 mm, Höhe= 29,4 mm EAN: 8012823450780

Geliefert wird: Finder Relais mit 1 SSR-Kontakt 125 A/24 bis 280 VAC 77.H1.8.230.8250, Verpackungseinheit: 1 Stk., EAN: 8012823450780
