Fischer 090934 FH II 12/10 S K NV Hochleistungsanker 12 mm 1 Set kaufen

Packung mit zwei Fischer FH II Metallwanddübeln, gekennzeichnet für 12 mm Bohrlöcher und 570 kg Tragfähigkeit.

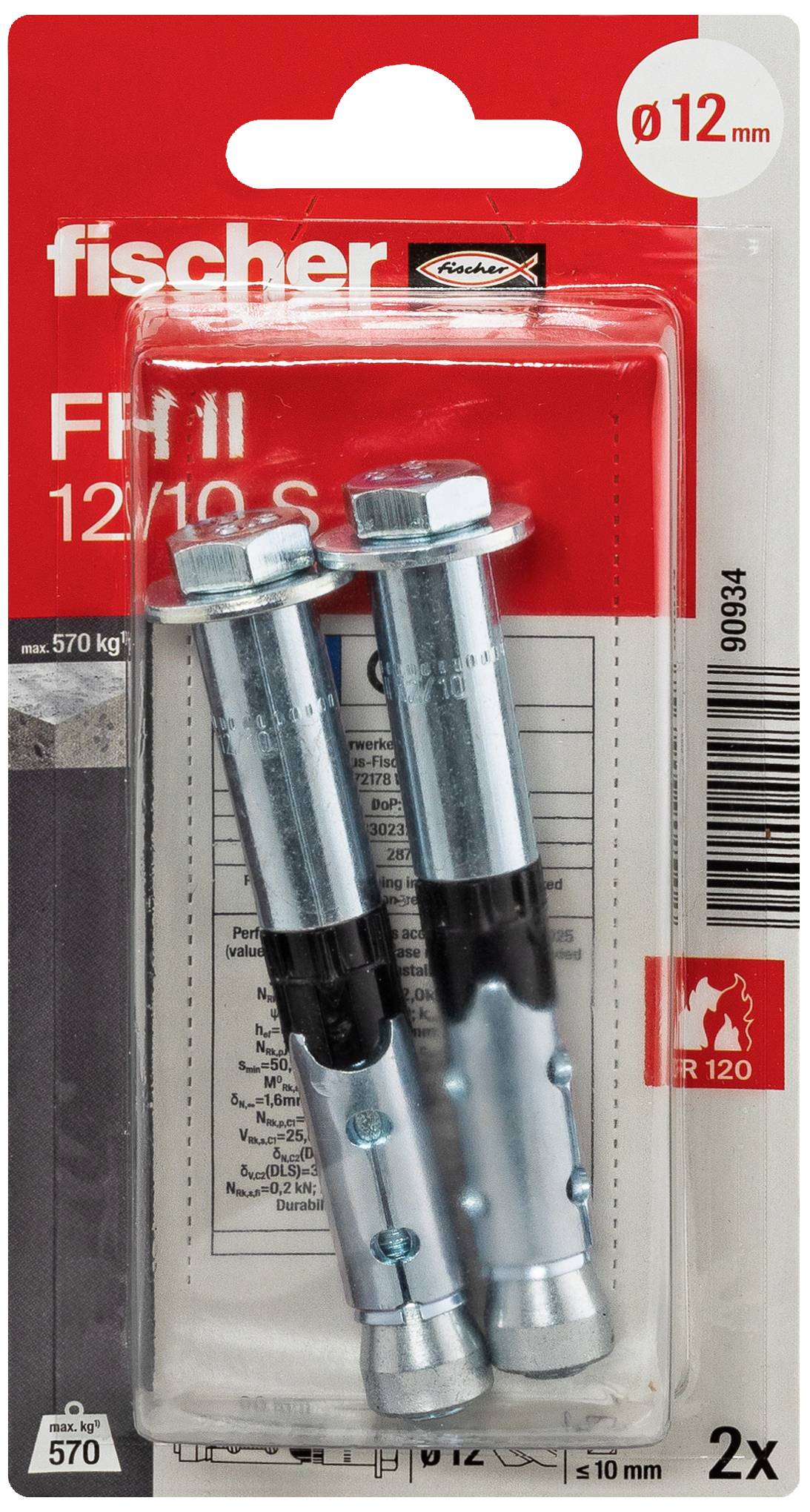

Zwei Fischer Schwerlast-Metallanker, Modell FH II 12/10 S, auf rotem Karton verpackt. Geeignet für hohe Lasten und feuergeprüft.

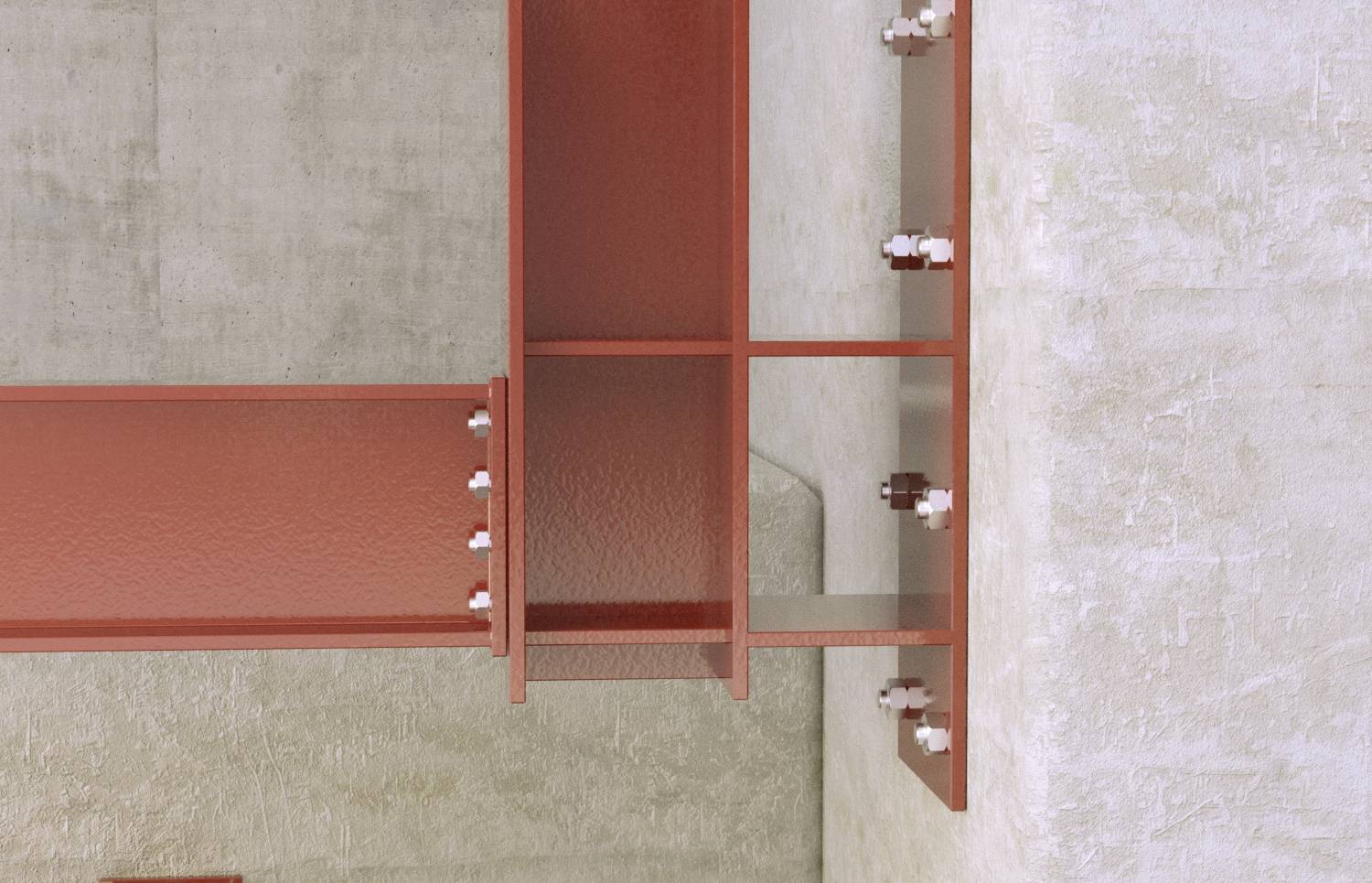

Stahlträger-Konstruktion mit roten Metallprofilen an Betonwand montiert, mehrere Bolzen verbinden die Elemente; linkes Profil horizontal, rechte Elemente vertikal.

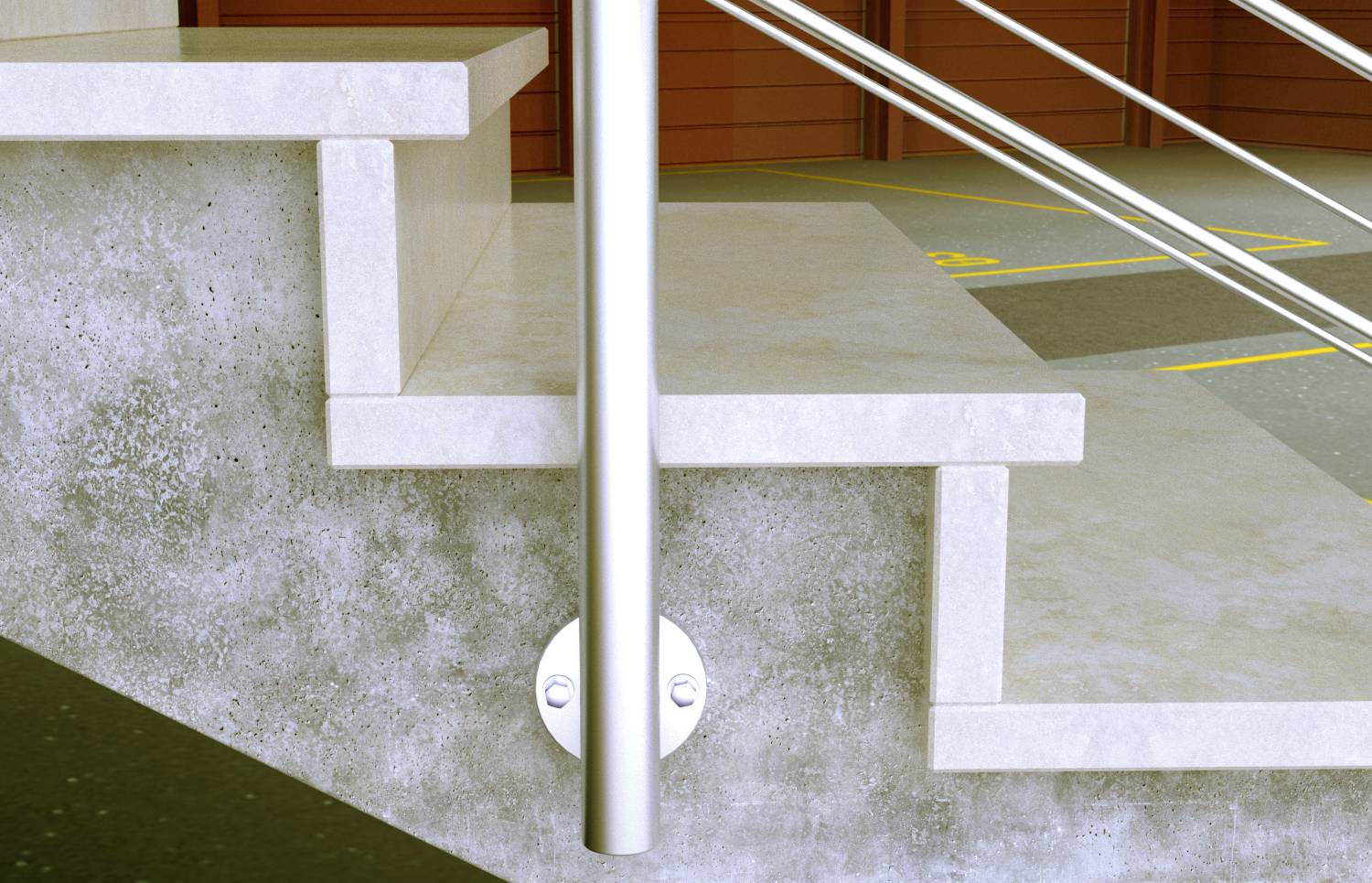

'Nahaufnahme einer Betontreppe mit Edelstahlgeländer, Seitenansicht. Hintergrund zeigt einen Parkplatz mit markierten Stellplätzen.'

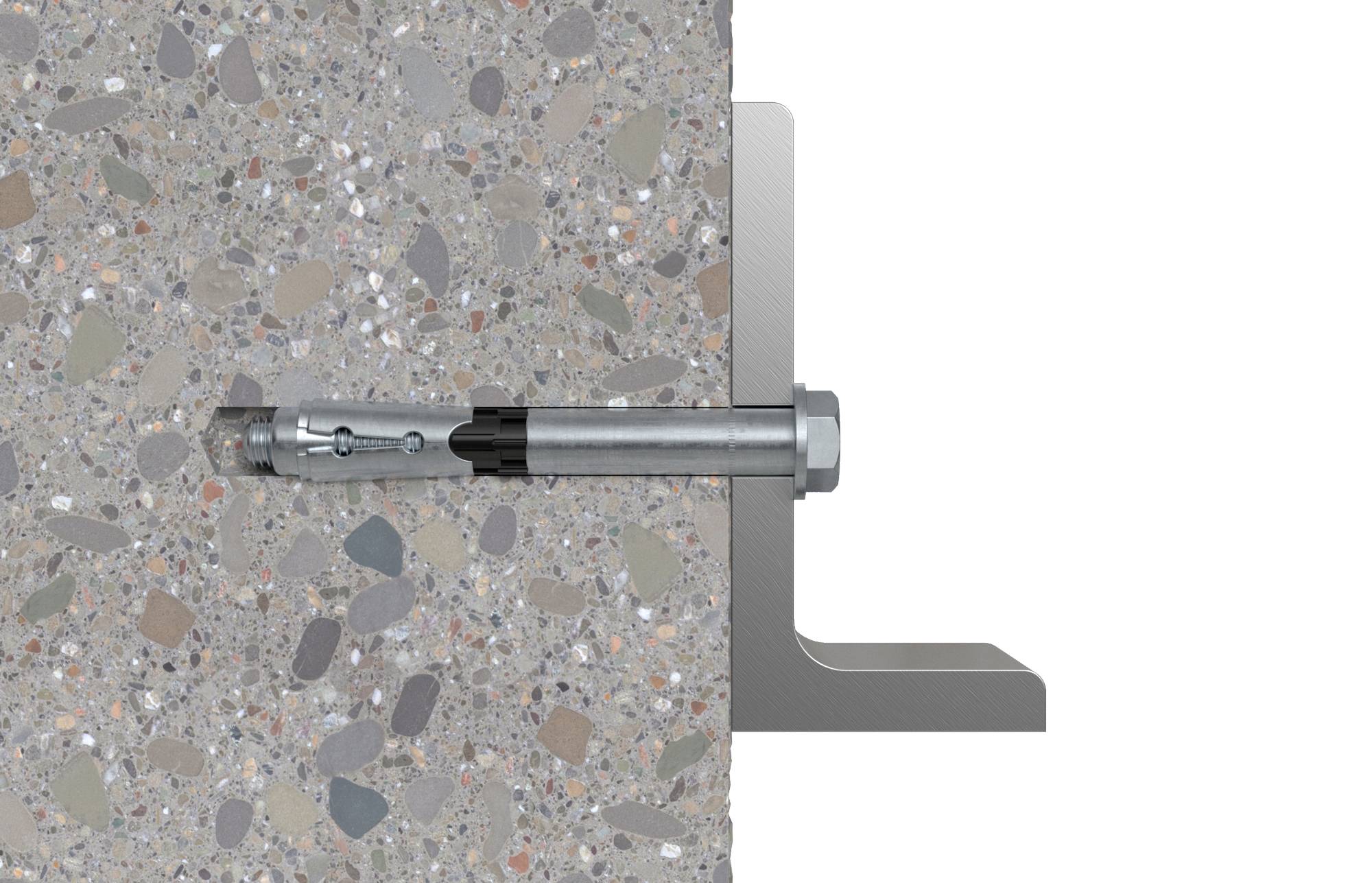

Schraubanker befestigt ein Metallteil an einer Betonwand. Das Metallteil ist rechtwinklig angebracht.

Eine Bohrmaschine bohrt durch eine Wand mit einem spiralförmigen Bohrer. Der Bohrer durchdringt das Mauerwerk, rotiert nach rechts.

Querschnitt einer Wand mit einer Isolierungseinspritzung. Der schwarze Pfeil zeigt die Richtung des Materials in die Wand.

Querschnittsdiagramm einer Mauerverankerung im Beton; ein Schraubenschlüssel zieht eine Schraube an, um die Verankerung zu fixieren.

Illustration eines Dübels in einer Wand, mit rotem Pfeil, der die Anziehrichtung zeigt, und der Beschriftung 'Tinst'.

Metallschraube mit Dübel in einer Betonwand verankert, zeigt Querschnitt der Befestigungstechnik.

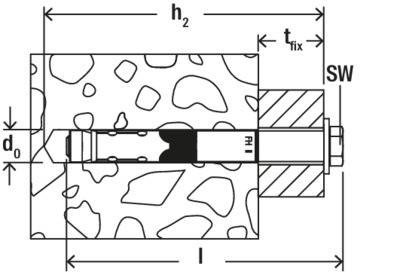

Technische Zeichnung eines Dübels in einer Wand. Beschriftungen zeigen Maße: d_0, h_2, t_fix, l, und SW. Veranschaulicht Montage.

1/11

Datenblatt (PDF)

Sofort-Lieferung Mi., 9. Sept.

36 Set(s)

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Set(s)

Gesamt (€ 8,33 / Stück)

€ 8,33

zzgl. gesetzl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Hochleistungsanker FH II 12/10 S K NV

Höchster Montagekomfort durch schnelle Verspreizung.
Visuelle Setzkontrolle für zulassungskonforme Befestigung.
Kein Drehmomentschlüssel notwendig.
Hohe Flexibilität: Handelsübliche metrische Schrauben und Gewindestangen können verwendet werden.

Technische Daten

Durchmesser: 12 mm

Produkt-Art: Hochleistungsanker

Material: Stahl

Abm.: (Ø) 12 mm

Geeignet für: Beton
Naturstein

Inhalt: 1 Set

Außen-Ø: 12 mm

Material-Eigenschaft: galvanisch verzinkt

Dokumente & Downloads

Datenblatt

Datenblatt 3065935 Fischer 090934 FH II 12/10 S K NV Hochleistungsanker 12 mm 1 Set

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3065935 Fischer 090934 FH II 12/10 S K NV Hochleistungsanker 12 mm 1 Set

Information

Information 3065935 Fischer 090934 FH II 12/10 S K NV Hochleistungsanker 12 mm 1 Set

Beschreibung

Der fischer Hochleistungsanker FH II S mit Sechskantkopf ist ein Hülsenanker aus galvanisch verzinktem Stahl. Der Anker wird in der zeitsparenden Durchsteckmontage gesetzt. Beim Anziehen des Ankers wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Der schwarze Kunststoffring verhindert, dass sich der Anker mitdreht, und nimmt den Anzugsschlupf auf. Das Anbauteil wird dadurch an den Verankerungsgrund gezogen. Der fischer Hochleistungsanker FH II S mit Sechskantkopf ist bestens geeignet, um in gerissenem und ungerissenem Beton Konsolen, Stahlkonstruktionen und Kabeltrassen zu befestigen.

Vorteile
Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit. Auch Anwendungen in Erdbebengebieten (Seismik C1 und C2) sind durch diese Zulassungen abgedeckt.
Der geringe Überstand des Schraubenkopfes sorgt für eine dezente Befestigung.
Das ideale Zusammenwirken von Schraubenschaft und Hülse ermöglicht eine hohe Quertragfähigkeit. Dadurch sind weniger Befestigungspunkte nötig.
Die optimierte Geometrie reduziert intelligent die Setzenergie und sorgt so für eine kräfteschonende Montage.
In der Zulassung ist die Verwendung von Hohlbohrern geregelt.

Anwendungen
Geländer
Treppen
Konsolen
Stahlkonstruktionen
Kabeltrassen
Maschinen
Tore
Fassaden

Funktionsweise / Montage
Der FH II ist geeignet für die Durchsteckmontage.
Beim Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand.
Der schwarze Kunststoffring verhindert beim Anziehen des Ankers ein Mitdrehen und nimmt den Anzugsschlupf wie eine Knautschzone auf, so dass das Anbauteil an den Verankerungsgrund herangezogen wird.
Erhältliche Kopfformen für flexible Gestaltungsmöglichkeiten:Sechskantkopf (Typ S) und Bolzenversion mit Mutter und Scheibe (Typ B).
