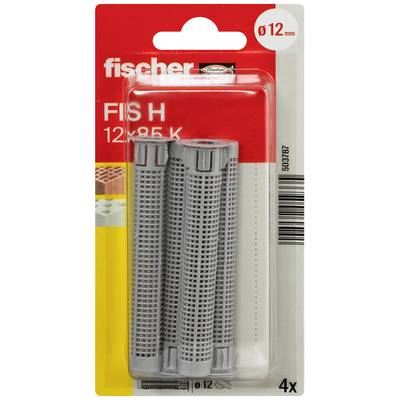

Graue Dübel von 'fischer' in Blisterverpackung, Größe 12 mm, 4 Stück. Verpackung in rot-weiß, informiert über Produktdetails.

Ein Holzcarport mit flachem Dach steht vor einer weißen Wand mit zwei Fenstern. Das Licht erzeugt Schatten auf dem Boden.

Ein Dübel-Befestigungssystem, das eine Holzkonstruktion an einer Ziegelwand sichert, zeigt die Montage von Schraube und Platte.

Bild zeigt links eine Ziegelwand mit sichtbaren Stahlbalken und rechts einen Balkon mit Korbmöbel, dahinter grüne Bäume.

Ein Metallschraubenanker ist in einer Ziegelwand installiert. Die Schraube ist durchgeschnitten, um ihre Verankerung im Ziegel zu zeigen.

Ein Schnitt durch eine Ziegelwand mit einem Metallanker in der Mitte, der ein Holzstück sichert. Der Anker ist teilweise sichtbar.

Ein Bohrer dringt in eine Ziegelwand ein. Links die braune Ziegelstruktur, rechts der metallische Bohrkopf in Aktion.

Illustration eines Bolzens, der durch verschiedene Erdschichten gesteckt ist. Ein Pfeil zeigt nach rechts auf den Bolzen.

Eine Hand hält eine rote Injektionspistole mit der Aufschrift 'fischer', die eine Wand verankert.

'Dübel im Querschnitt in einer Wand mit Schraube, die nach rechts zeigt.'

'Abbildung eines Ankers in einer Wand mit Drehmomentanzeige. Pfeil zeigt Drehrichtung zum Anziehen der Schraube, Uhr zur Drehmomentmessung.'

Technische Zeichnung eines Bolzens mit metrischem Gewinde in einer Betonverankerung. Markiert sind Bohrlochdurchmesser und Einbautiefe.

1/13

Datenblatt (PDF)

Sofort-Lieferung Mi., 9. Sept.

52 Set(s)

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Set(s)

Gesamt (€ 3,58 / Stück)

€ 3,58

zzgl. gesetzl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Injektions-Ankerhülse FIS H 12 x 85 K

Gitterstruktur der Ankerhülse reduziert Mörtelverbrauch.
Ankerhülse ermöglicht optimalen Formschluss in Lochstein.
Zentrierflügel fixieren Ankerstangen mit verschiedenen Durchmessern. Dies reduziert die Komplexität und die Lagerhaltung.
Widerhaken: kein Herausfallen bei Überkopfmontage.
ETA-Zulassung.

Technische Daten

Durchmesser: 12 mm

Produkt-Art: Injektions-Ankerhülse

Material: Kunststoff

Länge: 85 mm

Abm.: (Ø x L) 12 mm x 85 mm

Geeignet für: Hochlochziegel
Leichtbeton
Beton
Kalksand-Lochstein
Kalksand-Vollstein
Vollziegel
Bimshohlstegdielen
Hohlkörperdecken
Vollbims

Inhalt: 1 Set

Außen-Ø: 12 mm

Dokumente & Downloads

Datenblatt

Datenblatt 3065962 Fischer 503787 FIS H 12 x 85 K K NV Injektions-Ankerhülse 85 mm 12 mm 1 Set

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3065962 Fischer 503787 FIS H 12 x 85 K K NV Injektions-Ankerhülse 85 mm 12 mm 1 Set

Beschreibung

Die fischer Injektions-Ankerhülse FIS H K ist die Systemkomponente für eine fachgerechte und mörtelsparende Montage der Ankerstange FIS A oder des Innengewindeankers FIS E in Lochstein-Mauerwerk. Dazu können die fischer Injektionsmörtel FIS V, FIS VW HIGH SPEED, Multifunktionsmörtel, Montagemörtel und Montagemörtel Green verwendet werden. Die optimierte Gitterstruktur reduziert den Verbrauch des Injektionsmörtels. Beim Setzen der Ankerstange und des Innengewindeankers wird der Mörtel durch die Gitterstruktur gedrückt und verbindet sich im Formschluss mit dem Lochstein. Dadurch wird die Last in den Baustoff geleitet. Das Setzen erfolgt in der Vorsteckmontage. Mit der Injektions-Ankerhülse können nicht tragende Schichten überbrückt werden. Die Zulassungen der jeweiligen Injektionsmörtel sind zu beachten.

Vorteile
Die Gitterstruktur der Injektions-Ankerhülse FIS H K ist abgestimmt auf die Injektionsmörtel FIS V Plus, Multifunktionsmörtel, Montagemörtel FIS VL, Montagemörtel Green und sorgt für sparsamen Mörtelverbrauch bei optimalem Formschluss.
Die Zentrierflügel richten das Befestigungselement in der Ankerhülse ideal aus und ermöglichen den Einsatz verschiedener Ankerstangendurchmesser.
Die Widerhaken halten die Ankerhülse fest im Bohrloch und ermöglichen so eine problemlose Überkopfmontage.
Die Geometrie der Ankerhülsen erlaubt die Überbrückung nicht tragender Schichten für eine bequeme und einfache Montage.
Bitte beachten Sie die Zulassungen der jeweiligen Injektionsmörtel.

Anwendungen
Verankerungen in Lochstein-Mauerwerk mit den Injektionsmörteln FIS V

Funktionsweise / Montage
Die Ankerhülse FIS H K kann je nach Anwendung mit den Injektionsmörteln FIS V, FIS V HIGH SPEED, FIS V LOW SPEED verwendet werden. FIS P kann ohne Zulassung verwendet werden.
Das System ist in Verbindung mit Injektions-Ankerhülsen und Ankerstangen FIS A oder Innengewindeanker FIS E geeignet für die Vorsteckmontage.

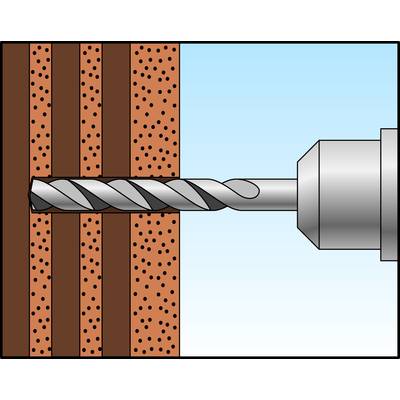

Die Ankerhülse wird in das Bohrloch gesteckt und vom Ankerhülsengrund her mit Injektionsmörtel verfüllt.

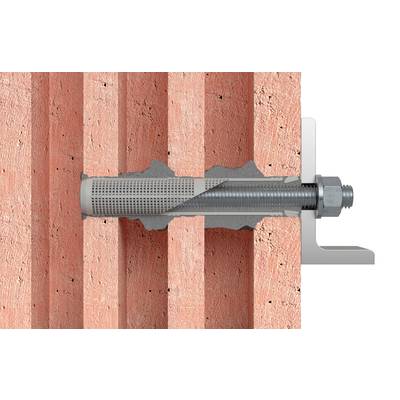

Beim Eindrehen des Befestigungselements wird der Mörtel durch die Gitterstruktur der Ankerhülse gedrückt und passt sich dem Verankerungsgrund optimal an. Die Last wird über Formschluss abgetragen.
