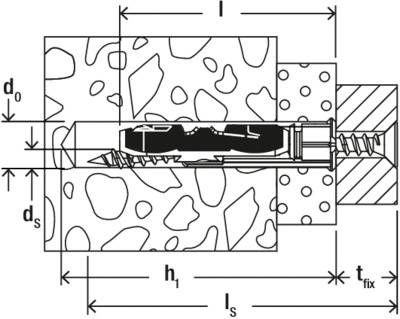

'Diagramm, das eine Ankerbolzen-Anordnung in einem Betonblock zeigt, mit detaillierten Abmessungen: d0, ds, h1, I, ls, tfix für Installationsrichtlinien.'

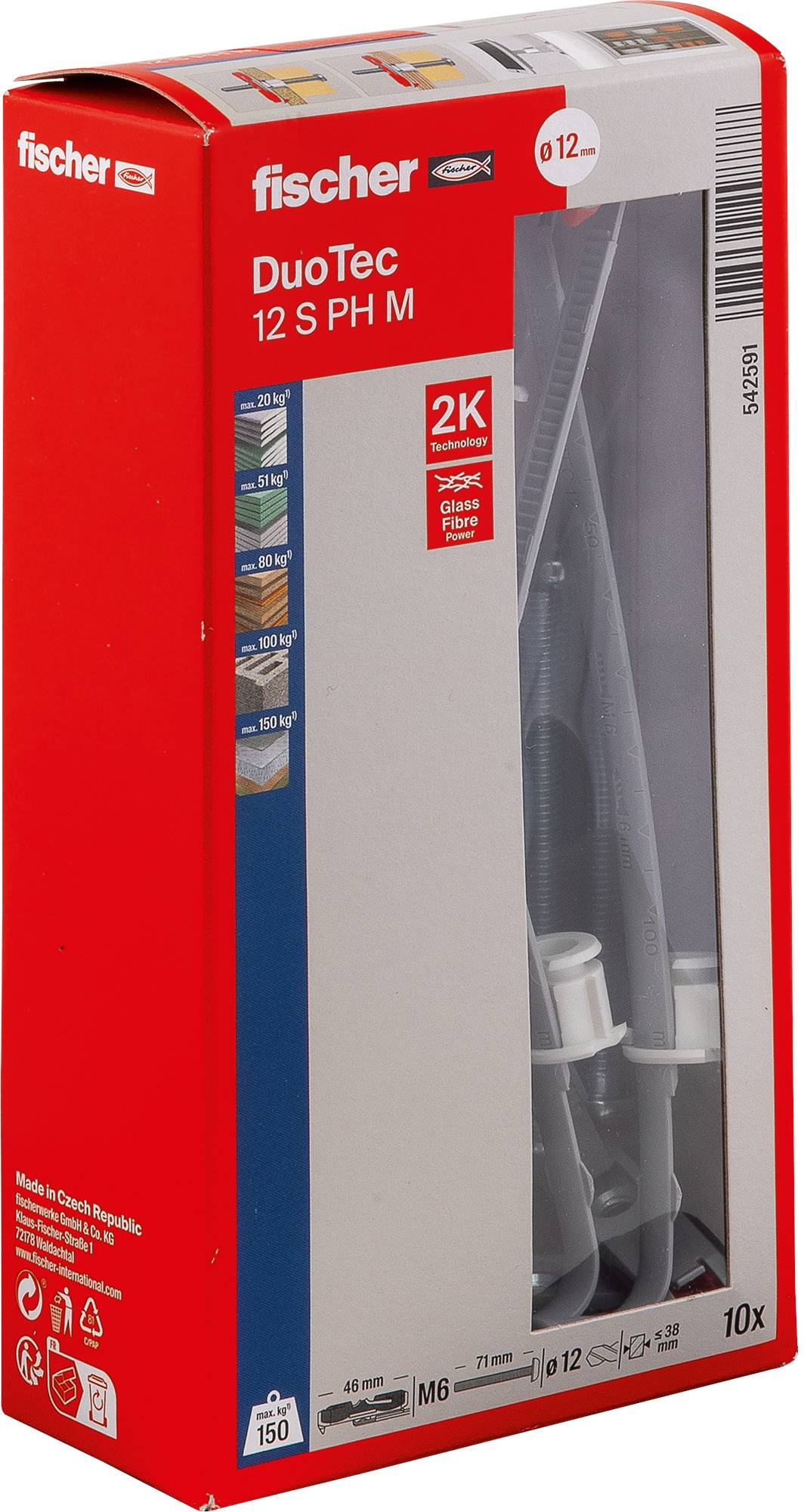

Eine rote und graue Schachtel mit Fischer DuoTec 12 S PH M Wanddübeln, die Produktspezifikationen und Bilder der Dübel zeigt.

Fischer 542591 DUOTEC 12 S PH M LD Hohlraumdübel 10 St.-6

Dübel-Paket 'Fischer DuoTec 12 S PH M', 10 Stück, inklusive Schrauben. Kompatibel mit verschiedenen Wandmaterialien, trägt bis zu 20 kg.

Ein Glasküchenoberschrank mit ordentlich gestapelten orangefarbenen und weißen Tellern und Tassen auf drei Regalen.

Metalldosen und Glaskruken mit grünen und roten Deckeln sind auf blauen Regalen gegen eine weiße Wand organisiert.

'Querschnitt einer Wand mit einer Schraube und einem Dübel, die ein Holzpaneel sichern, wobei gezeigt wird, wie sich der Dübel in der Gipskartonplatte ausdehnt, um Stabilität zu gewährleisten.'

'Bild zweier Flugtriebwerksteile, die mit einem Scharnier verbunden sind und einen Rotationsmechanismus mit einem roten Kreispfeil oben demonstrieren.'

Fischer 542591 DUOTEC 12 S PH M LD Hohlraumdübel 10 St.-12

Eine Schraube, die in eine Oberfläche getrieben wird; ein Pfeil zeigt die Einfügungsrichtung an.

Querschnitt einer Wand mit einem installierten roten Brandschutzabschluss, Pfeil zeigt den Luftstromweg durch einen Kanal an und hebt die Luftstromblockierung hervor.

Illustration eines roten Hebelmechanismus, der gegen ein Objekt mit einer schwarz-grauen Oberfläche mit Löchern drückt und einen Stab nach rechts schiebt.

Querschnitt einer Wand mit Metallschraube; roter Pfeil zeigt die Richtung des Bolzens durch die Wand in den roten Anker auf der gegenüberliegenden Seite.

„Das Bild zeigt einen Seitenquerschnitt einer Wand mit einer rot markierten Befestigung, einem Bolzen und einem Pfeil, der anzeigt, wie eine Stange in die Befestigung eingeführt oder festgezogen wird."

Querschnitt einer mechanischen Vorrichtung, die eine in eine Wand einzuschraubende Schraube zeigt, mit Pfeilen, die die Rotationsrichtung andeuten.

Querschnittsdiagramm von Befestigungselementen, die einen Bolzen durch eine Wand sichern, wobei eine ordnungsgemäße Installation mit einem roten Häkchen die korrekte Positionierung anzeigt.

Querschnittsdiagramm, das einen Bolzen in einer Holzverbindung mit einer roten Klammer zeigt. Auf der rechten Seite ist eine Schraube mit einem roten Häkchen dargestellt.

Fischer 542591 DUOTEC 12 S PH M LD Hohlraumdübel 10 St.-21

Querschnittsdiagramm aus zwei Schichten, wobei eine rote Drehpfeil aufweist, möglicherweise zur Anzeige von Schichttrennlung oder Bewegung.

Querschnitt eines Bolzens und einer Öse, die an einer Decke installiert sind. Der Bolzen verläuft durch einen Betonquerbalken mit sichtbaren Bewehrungen.

„Schnittdarstellung einer Befestigungsbaugruppe im Beton. Ein roter Clip sichert einen Bolzen, der in einem gepunkteten grauem Betonblock eingebettet ist."

Illustration eines Bohrers, der von links aus einer Holzplatte austritt, mit einem roten Pfeil, der die Bohrrichtung von Holz zu Metall anzeigt.

„Diagramm, das die Installation einer Wanddübel zeigt: Dübel in das gebohrte Loch im Holz einführen, durch Drehen der Schraube in der durch den roten Pfeil angegebenen Richtung expandieren."

Schnittdarstellung einer Wand zeigt eine Wandsteckdose mit einer eingesetzten Schraube, die demonstriert, wie diese in einer Holzverkleidung verankert wird.

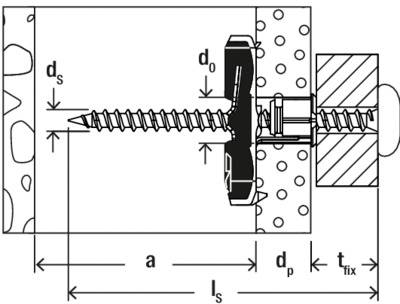

Schaubild einer Schraube in der Wandmontage mit den Schraubendimensionen: Einbautiefe (d_o), Gesamtlänge (l_s), Tiefe in der Komponente (d_p) und Dicke der Befestigung (t_fix).

1/29

Sofort-Lieferung Mi., 9. Sept.

22 Set(s)

Verkauf und Versand:

Conrad Electronic Widerruf

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (€ 17,49 / Stück)

€ 17,49

zzgl. gesetzl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

DUOTEC 12 S PH mit Panhead Schraube

Herstellerinformation

Highlights & Details

Kombination aus zwei Materialkomponenten für mehr Leistung
Bundhülse verstärkt das Bohrloch und ermöglicht deutlich höhere Querlasten
Gebogener Griff ermöglicht vor der Montage das Ertasten von Hindernissen

Technische Daten

Bohrernenndurchmesser 12 mm
Min. Plattendicke 12 mm
Max. Plattendicke 55 mm
Min. Hohlraumtiefe 50 mm
Schraubendurchmesser M6
Schraubenlänge 55 mm
Dübellänge 60 mm.

Produkt-Art: Hohlraumdübel

Geeignet für: Beton
Gipsfaserplatten
Gipskartonplatten
Holzplatten
Kunststoffplatten
Spanplatten

Inhalt: 10 St.

UKCA: nicht relevant

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1933062 Fischer 542591 DUOTEC 12 S PH M LD Hohlraumdübel 10 St.

Beschreibung

Die einzigartige Funktionsweise und die Dübelgeometrie des fischer DUOTEC ermöglichen eine für Kippdübel sehr hohe Lastaufnahme. Das reduziert bei Mehrfachbefestigungen die Anzahl der Befestigungen und maximiert die Sicherheit. Der fischer DUOTEC besteht als Mitglied der DUO-Line aus zwei Kunststoffkomponenten. Die rote und harte Komponente der Dübelhülse ermöglicht die gleichmäßige Lastverteilung, die graue und weiche verhindert die Beschädigung der Plattenoberfläche bei der Befestigung und damit eine Lastreduktion. Bei Anwendungen in Plattenbaustoffen, hinter denen ein Hohlraum ist, wird der fischer DUOTEC wie ein Kippdübel gesetzt. In Vollbaustoffen kann der Dübel auch als Spreizdübel verwendet werden.
