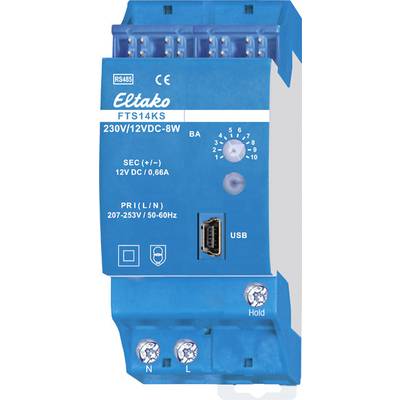

FTS14KS Eltako Schnittstellenmodul Hutschiene
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. gesetzl. MwSt.)
1
-
€ 74,99
3
2% = € 1,56
€ 73,43
5
3% = € 2,18
€ 72,81
10
3% = € 2,59
€ 72,40
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 74,99 / Stück)
€
Nur noch 2 Stück verfügbar
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Produkt-Art
Schnittstellenmodul
- Serie
Eltako
IP20
- Stromversorgung
netzbetrieben
- Betriebsspannung
230 V
- Montageart
Hutschiene
- Datenübertragung (Smart Home)
Kabelgebunden
- Basisstation
Nicht Erforderlich, Optional für Fernzugriff
- Datenaustausch
bidirektional
n.rel
- Gewicht
0
REG
FALSE
TRUE
FALSE
Klemmbefestigung
2
sonstige
FALSE
IP20
10
FALSE
TRUE
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2162393 FTS14KS Eltako Schnittstellenmodul Hutschiene
Beschreibung
FTS14-Kommunikationsschnittstelle für den Eltako-RS485-Bus mit integriertem Schaltnetzteil 12V DC/8W. Stand-by-Verlust nur 0,6 Watt. Versorgungsspannung 230V. Im Lieferumfang enthalten sind 2 Abschlusswiderstände zum Aufstecken mit Aufdruck ?, 1/2 TE, 3 Steckbrücken 1 TE (davon 1 Ersatz), 2 Steckbrücken 1/2 TE (davon 1 Ersatz) und ein Steckbrücken-Montagewerkzeug SMW14. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Am letzten Aktor muss der beiliegende zweite Abschlusswiderstand aufgesteckt werden. Mini-USB zum Anschluss eines PC zur Erstellung einer Geräteliste, zur Konfiguration der Aktoren mit Hilfe des PC-Tools PCT14 und zur Datensicherung. Ein Legalisierungs-Code für den Download des PCT14 von der Eltako-Homepage liegt dem FTS14KS bei. An die Klemme Hold werden alle FTS14EM und ggf. Gateways FGW14 angeschlossen, wenn diese einen PC mit RS232-Bus verbinden. Mit dem Betriebsarten-Drehschalter BA lassen sich 10 unterschiedliche Betriebsarten gemäß Bedienungsanleitung einstellen. Die LED unten leuchtet grün, wenn vom PC-Tool PCT14 eine Verbindung hergestellt wurde. Beim Lesen oder Schreiben von Daten flackert die grüne LED. Die grüne LED erlischt, wenn vom PC-Tool PCT14 die Verbindung getrennt wurde. Bei einer Belastung größer 50% der Nennleistung von 8W ist auf der linken Seite eine halbe Teilungseinheit Lüftungsabstand mit dem Distanzstück DS14 erforderlich.
