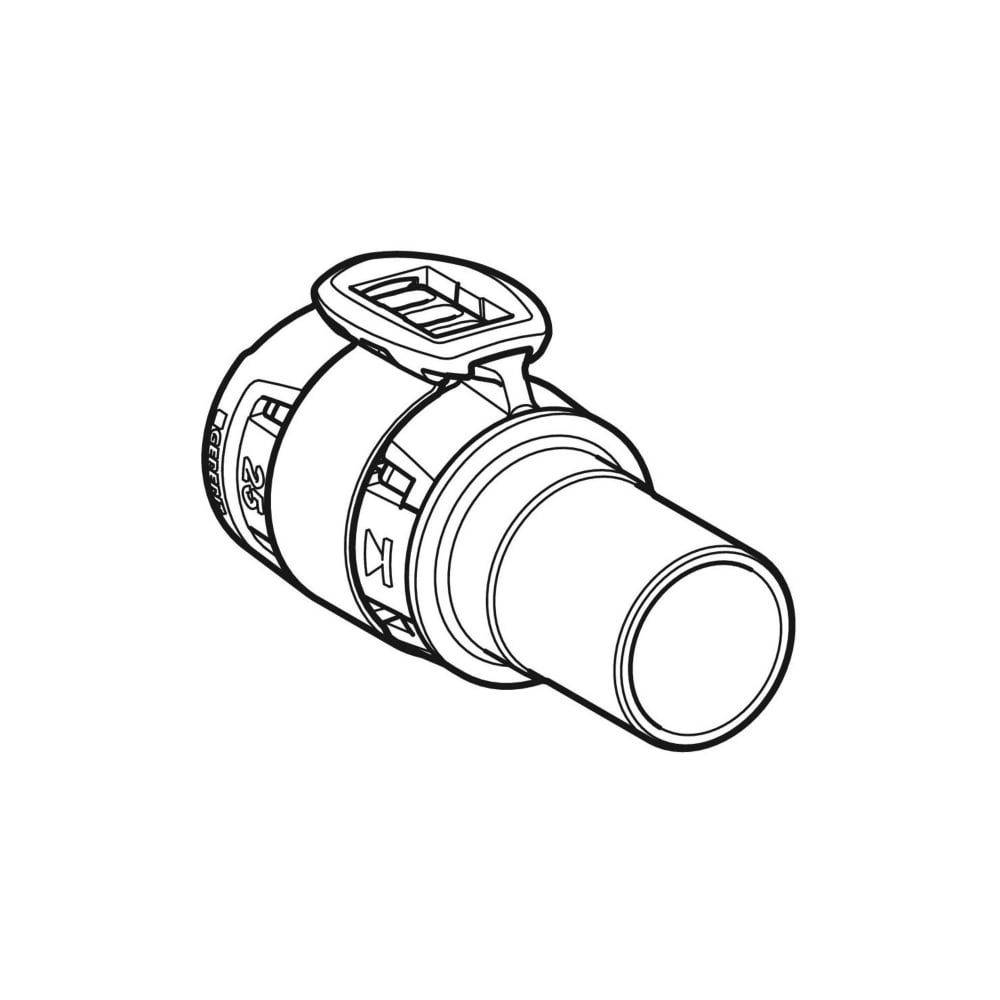

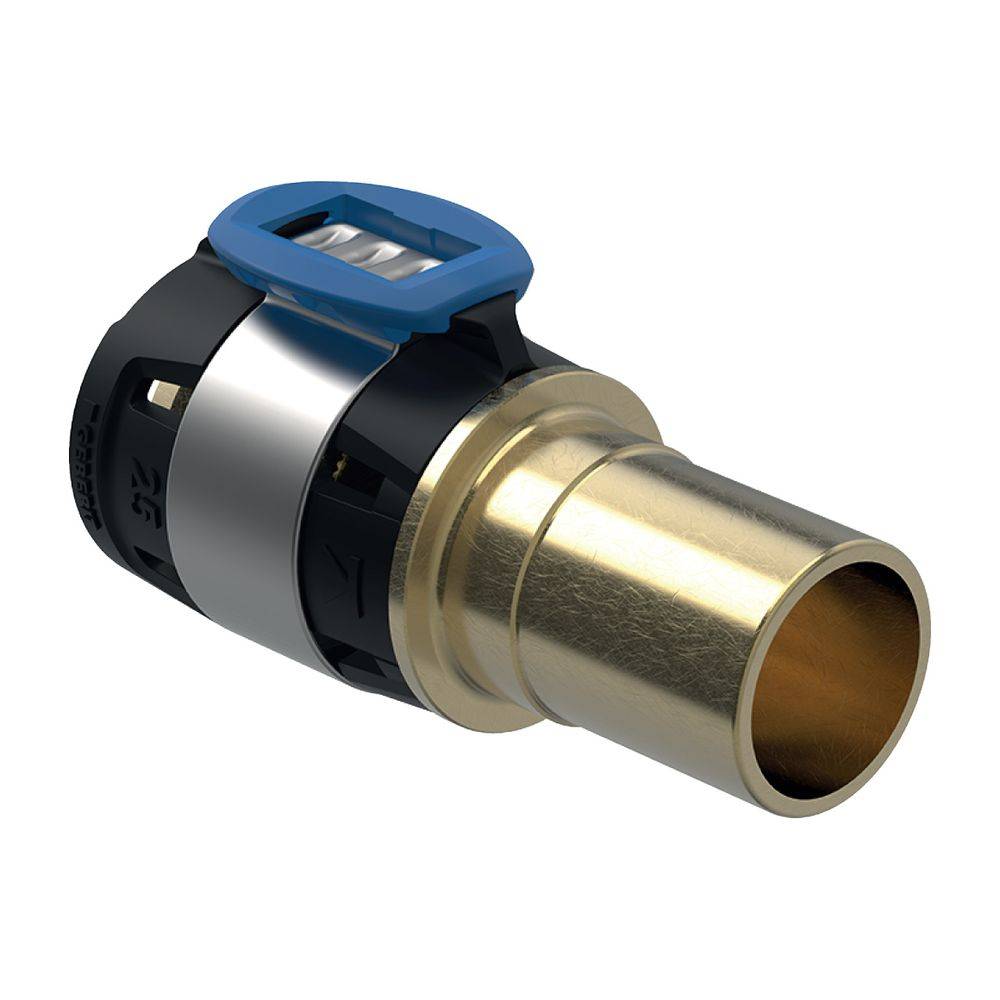

Geberit FlowFit Übergang auf Mapress, mit Einschubende, D 16mm, D1 15mm, Rotguss bleifrei
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Highlights & Details
Geberit Übergang FlowFit auf Geberit Mapress DN12 16/15mm
- Verwendungszwecke - Für Haustechnik, Industrie und Schiffbau Eigenschaften - Unverpresst undicht - Pressindikator - Bleifrei - Einschubende mit Schutzkappe - Pressverbinder mit transparenter Schutzkappe Technische Eigenschaften - Werkstoff: Bleifreier Rotguss (CuSn4Zn2PS) - Form: gerade - DN / Nennweite: 12 - d, D / Außendurchmesser (mm): 16 mm - d1, D / Außendurchmesser (mm): 15 mm - s ISO / Wanddicke (für Etiketten) (mm): 2 mm - L / Länge (cm): 6,9 cm - H / Höhe (cm): 3,6 cm - Werkstoffnummer EN (für Etiketten): CuSn4Zn2PS
Technische Daten
- Hersteller-Warengruppe: Versorgungssysteme
- Hersteller-Produktgruppe: FlowFit Fittings
- Hersteller-Artikelnummer: 620240001
- Form: gerade
- Anschluss 1: Pressmuffe
- Anschluss 2: Schiebeende
- Länge: 69
- Winkel des Bogens: 0
- Oberflächenschutz Anschluss 1: unbehandelt
- Oberflächenbehandlung Anschluss 1: unbehandelt
- Oberflächenschutz Anschluss 2: unbehandelt
- Oberflächenbehandlung Anschluss 2: unbehandelt
- Hauptfarbe Fitting: Bronze
- Mit Verbindungsanzeige: nein
- Verschlossen: ja
- Mit Dichtungsmaterial: ja
- Nenndurchmesser Anschluss 2: DN 12
- Mit Entleerungsventil: nein
- Mit Entlüfter: nein
- Rohraußendurchmesser Anschluss 1: 16
- Rohraußendurchmesser Anschluss 2: 15
- Länge Anschluss 1: 38,5
- Länge Anschluss 2: 30,5
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Reduzierend: nein
- Nenndurchmesser Anschluss 1: DN 12
- Mit thermischer Isolierung: nein
- Zugfest: ja
- Systemgebunden: ja
- Werkstoff des Anschlusses 1: Bronze
- Werkstoff des Anschlusses 2: Bronze
- Werkstoffgüte Anschluss 1: CuSn4Zn2PS
- Werkstoffgüte Anschluss 2: CuSn4Zn2PS
- Trinkwasserkonform nach UBA: Ja
- EPD Nummer: GEB_EPD_9007206810735115
- Tiefe
7.2 cm
- Verlag
Geberit
- Titel
Geberit Übergang FlowFit auf Mapress DN12 16/15mm
- Titelzusatz
Artikelgewicht 0,055 kg, Maße 2,8 x 2,6 x 7,2 cm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 892412698 Geberit FlowFit Übergang auf Mapress, mit Einschubende, D 16mm, D1 15mm, Rotguss bleifrei
Beschreibung
Dieser Übergang aus bleifreiem Rotguss ermöglicht die Verbindung zwischen dem Geberit FlowFit System und Geberit Mapress Pressmuffen. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert und für Trinkwasserinstallationen gemäß UBA-Konformität geeignet.
Zuverlässige SystemverbindungDer Fitting ist ausschließlich zum Verpressen in Mapress Pressmuffen vorgesehen. Die Konstruktion aus bleifreiem Rotguss (CuSn4Zn2PS) sorgt für eine zugfeste Verbindung. Zur Unterstützung bei der Montage ist das Bauteil so ausgeführt, dass es im unverpressten Zustand undicht ist, was eine einfache Kontrolle ermöglicht.
Montage und HandhabungDas Einschubende ist mit einer Schutzkappe versehen, um Verunreinigungen vor der Installation zu vermeiden. Die Abdichtung erfolgt über eine integrierte EPDM-Dichtung. Mit einer Gesamtlänge von 6,9 cm und einer kompakten Bauweise lässt sich der Übergang effizient in bestehende Rohrleitungsnetze integrieren.
Durch die Verwendung von hochwertigem, bleifreiem Rotguss und die präzise Abstimmung auf die Geberit Systemkomponenten bietet dieser Übergang eine langlebige Lösung für anspruchsvolle Installationen. Die Kombination aus 16 mm Rohraußendurchmesser am FlowFit-Anschluss und 15 mm am Mapress-Einschubende sorgt für einen passgenauen Übergang in der Trinkwasser- und Versorgungstechnik.
Technische Daten
Werkstoff: Bleifreier Rotguss
Rohraußendurchmesser Anschluss 1: 16 mm
Rohraußendurchmesser Anschluss 2: 15 mm
Länge: 6,9 cm
Höhe: 3,6 cm
Dichtungsmaterial: EPDM
Nennweite: DN 12
Zuverlässige SystemverbindungDer Fitting ist ausschließlich zum Verpressen in Mapress Pressmuffen vorgesehen. Die Konstruktion aus bleifreiem Rotguss (CuSn4Zn2PS) sorgt für eine zugfeste Verbindung. Zur Unterstützung bei der Montage ist das Bauteil so ausgeführt, dass es im unverpressten Zustand undicht ist, was eine einfache Kontrolle ermöglicht.
Montage und HandhabungDas Einschubende ist mit einer Schutzkappe versehen, um Verunreinigungen vor der Installation zu vermeiden. Die Abdichtung erfolgt über eine integrierte EPDM-Dichtung. Mit einer Gesamtlänge von 6,9 cm und einer kompakten Bauweise lässt sich der Übergang effizient in bestehende Rohrleitungsnetze integrieren.
Durch die Verwendung von hochwertigem, bleifreiem Rotguss und die präzise Abstimmung auf die Geberit Systemkomponenten bietet dieser Übergang eine langlebige Lösung für anspruchsvolle Installationen. Die Kombination aus 16 mm Rohraußendurchmesser am FlowFit-Anschluss und 15 mm am Mapress-Einschubende sorgt für einen passgenauen Übergang in der Trinkwasser- und Versorgungstechnik.
