Geberit Mapress Therm T-Stück reduziert D 76,1mm, D1 35mm, D2 41231
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
€ 139,37
zzgl. gesetzl. MwSt.
€ 5,50
Highlights & Details

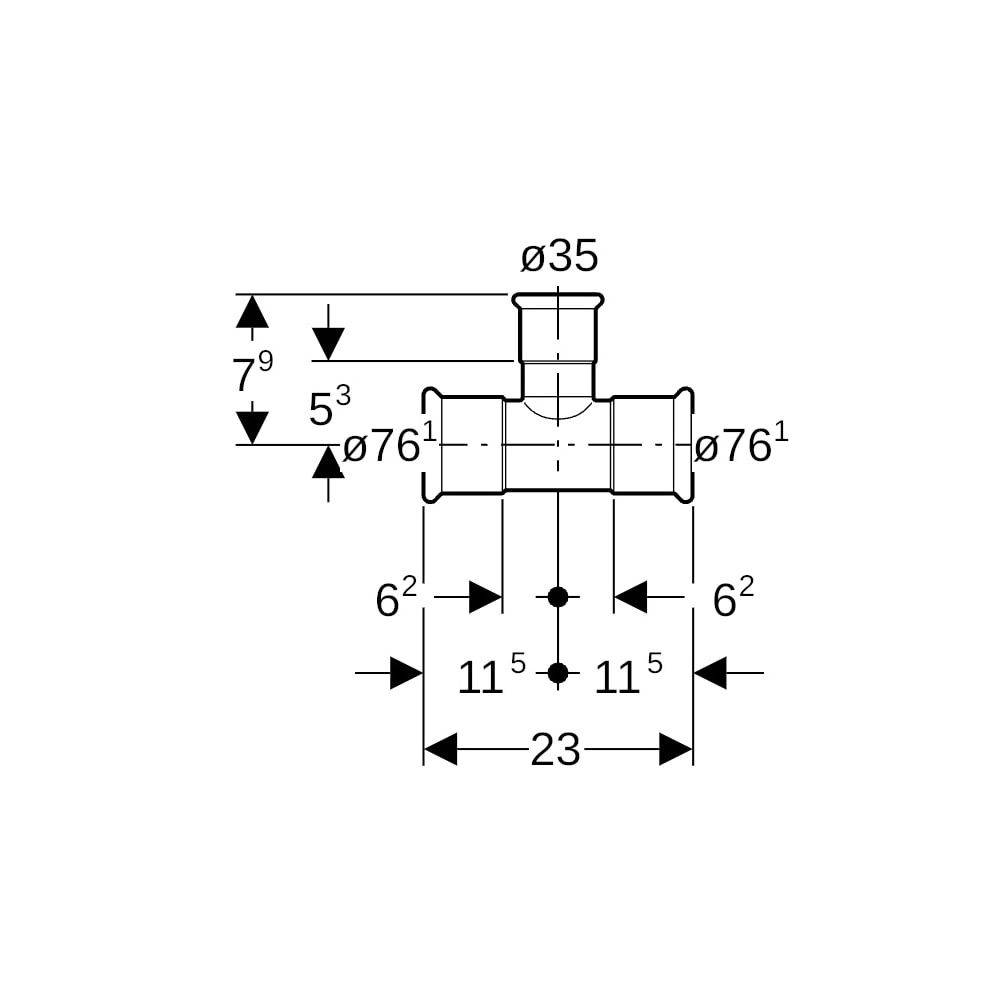

- Geberit Mapress Therm T-Stück reduziert Eigenschaften - Nicht zulässig für Trinkwasserinstallationen - Unverpresst undicht - Pressindikator - Dichtring aus CIIR schwarz Technische Eigenschaften - Werkstoff: Edelstahl - Form: T-Stück - DN / Nennweite: 65 / 32 - d, d / Außendurchmesser (mm): 76,1 mm - d1, d / Außendurchmesser (mm): 35 mm - d2, d / Außendurchmesser (mm): 76,1 mm - arc / Winkel (Gr): 90 Gr - L / Länge (cm): 23 cm - L1 / Länge (cm): 7,9 cm - l / Länge Teilmaß (cm): 11,5 cm - l2 / Länge Teilmaß (cm): 11,5 cm - Z / Z-Maß (cm): 6,2 cm - Z1 / Z-Maß (cm): 5,3 cm - Z2 / Z-Maß (cm): 6,2 cm
Technische Daten
- Hersteller-Serie: Geberit Mapress Therm
- Hersteller-Warengruppe: Versorgungssysteme
- Hersteller-Produktgruppe: Mapress Fittings Edelstahl
- Hersteller-Artikelnummer: 41231
- Ausführung: T-Stück
- Anschluss 1: Pressmuffe
- Anschluss 2: Pressmuffe
- Winkel: 90
- Fließende Ausführung (mit Innenradius): nein
- Oberflächenschutz Anschluss 1: unbehandelt
- Oberflächenbehandlung Anschluss 1: unbehandelt
- Oberflächenschutz Anschluss 2: unbehandelt
- Oberflächenbehandlung Anschluss 2: unbehandelt
- Werkstoff des Anschlusses 3: rostfreier Stahl
- Oberflächenschutz Anschluss 3: unbehandelt
- Oberflächenbehandlung Anschluss 3: unbehandelt
- Konturcode Verbindung 1: M
- Konturcode Verbindung 2: M
- Konturcode Verbindung 3: M
- Hauptfarbe Fitting: Edelstahl
- Mit Verbindungsanzeige: nein
- Verschlossen: nein
- Mit Dichtungsmaterial: ja
- Nenndurchmesser Anschluss 2: DN 65
- Nenndurchmesser Anschluss 3: DN 65
- Anschluss 3: Pressmuffe
- Mit Entleerungsventil: nein
- Mit Entlüfter: nein
- Rohraußendurchmesser Anschluss 1: 76,1
- Rohraußendurchmesser Anschluss 2: 35
- Rohraußendurchmesser Anschluss 3: 76,1
- Länge Anschluss 1: 115
- Länge Anschluss 2: 79
- Arbeitslänge Anschluss 1: 62
- Arbeitslänge Anschluss 2: 53
- Länge Anschluss 3: 115
- Arbeitslänge Anschluss 3: 62
- Material Dichtung: CIIR
- Reduzierend: nein
- Nenndurchmesser Anschluss 1: DN 65
- Mit thermischer Isolierung: nein
- Zugfest: ja
- Systemgebunden: nein
- Werkstoff des Anschlusses 1: rostfreier Stahl
- Werkstoff des Anschlusses 2: rostfreier Stahl
- Mehrteilig: nein
- Durchmesser
76.1 mm
- Länge
23 cm
- Material
Edelstahl
- Material-Eigenschaft
rostfrei
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 928116878 Geberit Mapress Therm T-Stück reduziert D 76,1mm, D1 35mm, D2 41231
Beschreibung
Das Geberit Mapress Therm T-Stück ermöglicht eine präzise Abzweigung in Edelstahl-Rohrleitungssystemen. Das Bauteil ist für den Einsatz in Versorgungssystemen konzipiert und zeichnet sich durch eine robuste Ausführung aus rostfreiem Stahl aus. Eine Verwendung in Trinkwasserinstallationen ist nicht zulässig.
Zuverlässige VerbindungstechnikDas Fitting verfügt über drei Pressmuffen, die eine zugfeste Verbindung ermöglichen. Die Konstruktion ist mit einem Dichtring aus CIIR in Schwarz ausgestattet. Ein wesentliches Merkmal ist die Eigenschaft, dass das Bauteil im unverpressten Zustand undicht ist, was eine schnelle Kontrolle während der Montage unterstützt. Zusätzlich ist ein Pressindikator zur Überprüfung der Verpressung vorhanden.
Technische Daten
Werkstoff: Edelstahl
Rohraußendurchmesser Anschluss 1: 76,1 mm
Rohraußendurchmesser Anschluss 2: 35 mm
Rohraußendurchmesser Anschluss 3: 76,1 mm
Winkel: 90 °
Gesamtlänge: 23 cm
Dichtungsmaterial: CIIR
Konturcode: M
Die Ausführung aus rostfreiem Stahl sorgt für eine langlebige Installation in Versorgungssystemen. Mit einem Rohraußendurchmesser von 76,1 mm an den Hauptanschlüssen und einer 35 mm Abzweigung bietet das T-Stück eine passgenaue Lösung für entsprechende Rohrleitungen. Die Kombination aus zugfester Verbindungstechnik und der integrierten Dichtung aus CIIR unterstützt eine effiziente Montage in professionellen Anlagen.
Zuverlässige VerbindungstechnikDas Fitting verfügt über drei Pressmuffen, die eine zugfeste Verbindung ermöglichen. Die Konstruktion ist mit einem Dichtring aus CIIR in Schwarz ausgestattet. Ein wesentliches Merkmal ist die Eigenschaft, dass das Bauteil im unverpressten Zustand undicht ist, was eine schnelle Kontrolle während der Montage unterstützt. Zusätzlich ist ein Pressindikator zur Überprüfung der Verpressung vorhanden.
Technische Daten
Werkstoff: Edelstahl
Rohraußendurchmesser Anschluss 1: 76,1 mm
Rohraußendurchmesser Anschluss 2: 35 mm
Rohraußendurchmesser Anschluss 3: 76,1 mm
Winkel: 90 °
Gesamtlänge: 23 cm
Dichtungsmaterial: CIIR
Konturcode: M
Die Ausführung aus rostfreiem Stahl sorgt für eine langlebige Installation in Versorgungssystemen. Mit einem Rohraußendurchmesser von 76,1 mm an den Hauptanschlüssen und einer 35 mm Abzweigung bietet das T-Stück eine passgenaue Lösung für entsprechende Rohrleitungen. Die Kombination aus zugfester Verbindungstechnik und der integrierten Dichtung aus CIIR unterstützt eine effiziente Montage in professionellen Anlagen.
